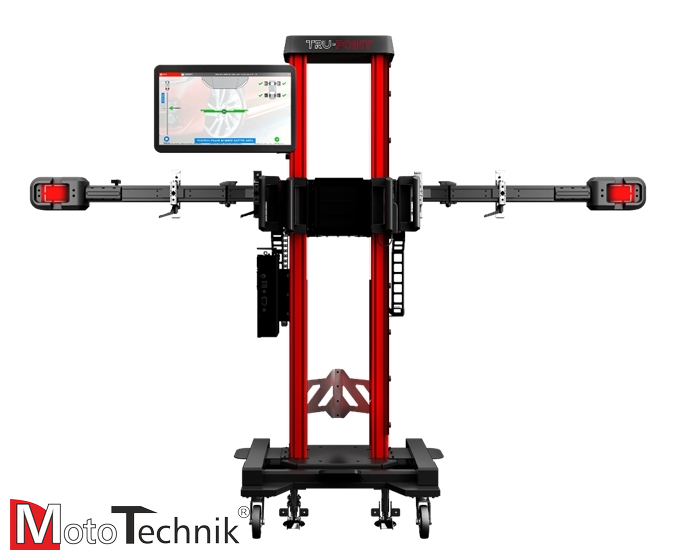

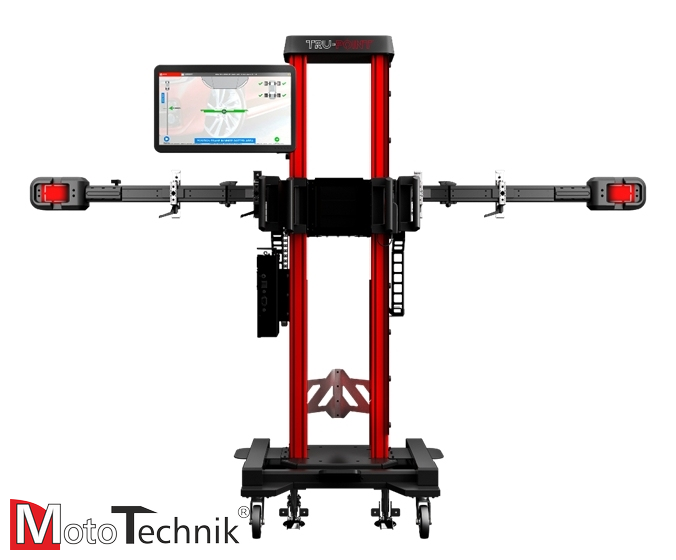

Urządzenie do kalibracji systemów ADAS z możliwością kontroli geometrii zawieszenia pojazdu oraz kompensacji stanowiska do kalibracji - SUN (Snap-on) TRU-Point

OPIS:

Tru-Point to jedno urządzenie, za pomocą którego serwis będzie mógł szybko zweryfikować geometrię pojazdu, wykonać kompensację podłoża i wykonać pozycjonowanie targetów ADAS na właściwym miejscu do wykonania kalibracji. Prawidłowa geometria pojazdu jest konieczna, aby zapewnić prawidłowe wykonanie kalibracji ADAS. Najnowocześniejsze oprogramowanie, zaawansowana technologia kamer i tarcze XD są znane użytkownikom z urządzeń do geometrii. Tru-Point prowadzi użytkownika przez proces pozycjonowania targetów tak, aby wyeliminować błędy i pomyłki. Pozycjonowanie OEM jest osiągane za każdym razem – oś symetrii, oś kierunku jazdy lub w inny sposób – bez zmiany procesu dla użytkownika.

ZALETY:

• JEDEN SYSTEM, KTÓRY ROBI WSZYSTKO
• Kontrola geometrii zawieszenia
  • Pozwala na weryfikację stanu pojazdu przed rozpoczęciem kalibracji systemów ADAS
• Najłatwiejszy i najszybszy system na rynku
  • Kamery zastępują laser, dzięki czemu redukcja czasu wynosi 80%
  • Średni czas na konfiguracje ADAS w konkurencyjnych urządzeniach bez sprawdzania geometrii pojazdu – 15 minut
  • Średni czas konfiguracji EZ-ADAS bez sprawdzania geometrii pojazdu – 10 minut
  • Sprawdzenie geometrii i pozycjonowanie targetów w mniej niż 4 minuty
• Kompensacja podłoża
  • Oprogramowanie kompensuje nierówności podłoża, dzięki czemu procedura jest wykonywana z najwyższą precyzją na dowolnym stanowisku
• Automatyczne wprowadzanie danych (brak ręcznych pomiarów)
  • Wysokość od podłoża, odległość od pojazdu, wysokość zawieszenia i inne informacje są mierzone automatycznie przez kamery w trakcie procesu
• Dokładne pozycjonowanie
  • System ma dokładność milimetra w [pozycjonowaniu tablic, zapewniając najlepsze właściwe położenie
• Zgodność z procedurami OEM
  • Pozycjonowanie jest przeprowadzane automatycznie wg osi pojazdu lub osi jazdy zgodnie z procedurą OEM danego pojazdu
• 100% Poprawność procesu
  • Procedura, wymiary tablic, odległości i gotowość pojazdu są sprawdzane w sposób automatyczny
• Standard dokładności
  • Drukowane raporty potwierdzają wykonania kalibracji zgodnie ze standardami. Mogą być przedstawiane użytkownikom pojazdu i firmom ubezpieczeniowym
• Dane i procedury
  • Wszystkie dane i procedury ADAS są podawane przez system, to pozwala na oszczędność czasu eliminując konieczność szukania odpowiednich danych i procedur do kalibracji
• Brak konieczności wykonywania okresowej kalibracji.
  • Praca w chmurze.

• Zaciski AC400
  •
• Przyrząd TIP do pomiaru wysokości zawieszenia do:
  • Weryfikacja poziomu podłoża
  • Lokalizacja i pomiar położenia systemów radarowych różnych producentów
• 2 x klin blokujący koła
  •
• 12 miesięcy bezpłatnej subskrypcji Premium ADAS
• Zestaw tablic:
  •
  • EAK0362L18A    FIA-FC-01    Alfa Romeo
    • Front Camera Target
  • EAK0362L29A    HYU-FC-01    Fiat, Hyundai, Kia, Genesis, Opel, Vauxhall
    • Front Camera Target
  • EAK0362L31A    VAG-FC-01    MAN, Seat, Skoda, Audi, Bentley, Lamborghini, Porsche, Volkswagen
    • Front Camera Target
  • EAK0362L25A    MB-FC-01    Mercedes-Benz, Volkswagen
    • Front Camera Target
  • Requires NV-02 (EAK0362L47A) for Night
    • Vision Short Range Calibration
  • EAK0362L19A    REN-FC-01    Renault, Opel, Vauxhall, Smart
    • Front Camera Target
  • EAK0362L45A    RAD-04    Alfa Romeo, Fiat, Jeep, Seat, Skoda, Nissan, Infiniti, Renault, Audi, Bentley, Porsche, Volkswagen
    • Front Radar Target
    • Requires BKT-13 for Tru-Point (EAK0370J34A)
    • Requires SM01 for EZ-ADAS (EAK0362L46A)
  • EAK0370J30A    RAD-11 Kit    Includes:
    • - Post
    • - Cones:
    • RAD01 (EAA0531J08A)
    • RAD02 (EAA0531J09A)
    • RAD03 (EAA0531J10A)
    • RAD07 (EAA0531J11A)

OPCJONALNE WYPOSAŻENIE:

• Targety na błotniki do pomiary wysokości zawieszenia Ride Height (opcja)

• Monitor                                                           60cm | 24” monitor dotykowy
• Wymiary po złożeniu                                    76,2 x 134,62 x 208,28 cm
• Wymiary po rozłożeniu                                76,2 x 287,02 x 208,28 cm
• Kamery                                                           2 kamery, rozdzielczość Interpol. 20Mpix
• System                                                           Custom UI and OS
• Rozstaw kół                                                   121,9 cm – 243,8 cm
• Rozstaw osi                                                   200,7 cm – 457,2 cm
• Waga wysyłkowa                                          232,2 kg
• Waga własna                                                170,5 kg
• Zasilanie                                                        100-230 V~, 50Hz, 15A (wymagane uziem.)
• Aprobaty                                                       CE
• Średnica kół dla zacisków AC400               48,3 cm – 99,1 cm
• Waga zacisku                                                 3,2 kg
• Siła zaciskania                                                64,6 N
• Konstrukcja                                                    stop magnezu

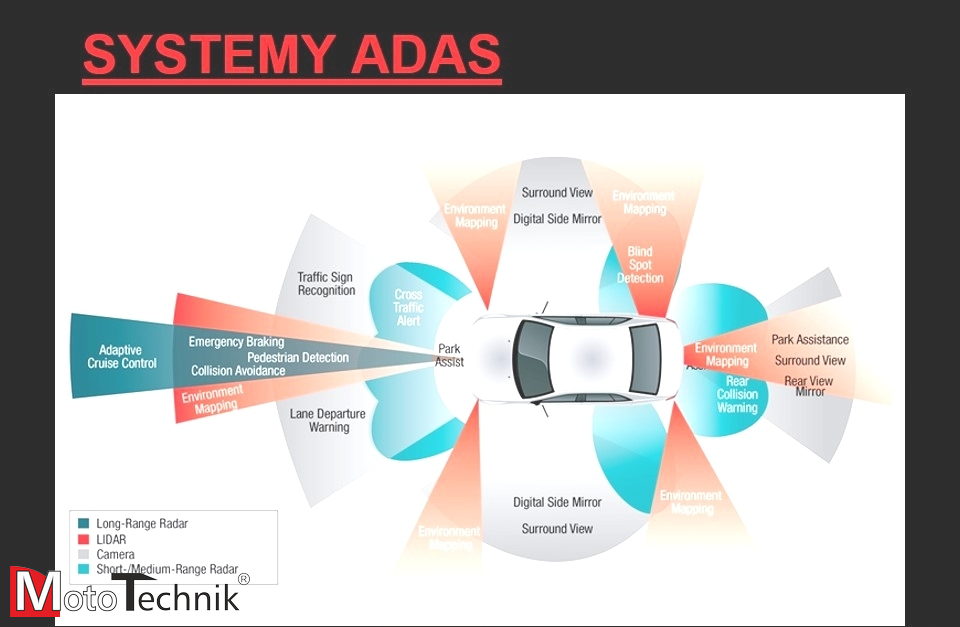

Advanced driver-assistance systems (ADAS), Są to systemy elektroniczne, które wspierają kierowanie pojazdem.

• KAMERA:
  • Używana do:
    • Obrazowanie dalekiego i krótkiego zasięgu
    • Wykrywanie przeszkód
    • Asystent utrzymania pasa ruchu
    • Rozpoznawanie znaków drogowych
    • Automatyczne hamowanie
• RADAR (zasięg 0,36-160 m):
  • Używany do:
    • Obrazowanie średniego i dalekiego zasięgu
    • Automatyczny tempomat
    • Automatyczne hamowanie
    • Asystent zmiany pasa
• LIDAR (zasięg 1-200 m):
  • Używany do
    • Obrazowanie z bliskiej odległości
    • Wykrywanie pieszych /rowerzystów
    • Bezpieczeństwo w mieście

Przy odległości 160m pole widzenia 7 stopni ma średnicę 19,5m. Standardowy pas autostrady ma szerokość 3,65 m, przy 160 metrach odpowiada to 1,3 stopnia. To jest około. 2,2 mm na śrubie regulacyjnej lub zagięcie na wsporniku.

W jakich sytuacjach należy wykonać kalibrację systemów ADAS?

• Wymianę szyby przedniej
• Naprawy karoserii
• Regulacja geometrii zawieszenia
• Wymianę elementów zawieszenia
• Praca mechaniczna polegająca na przesunięciu przedniego panelu / zderzaka / mocowania radaru
