Urządzenie do Geometrii HOFMANN Geoliner ® 770 XD TT lift AC100 3D

Urządzenie do Geometrii HOFMANN Geoliner ® 770 XD TT lift AC100 3D

Indeks: EEWAEU752H4
Producent: HOFMANN

Status: DOSTĘPNY NA ZAMÓWIENIE
Netto: 74 390,24 PLN Brutto: 91 500,00 PLN
Ilość

Geometria HOFMANN GEOLINER 770 xD 3D

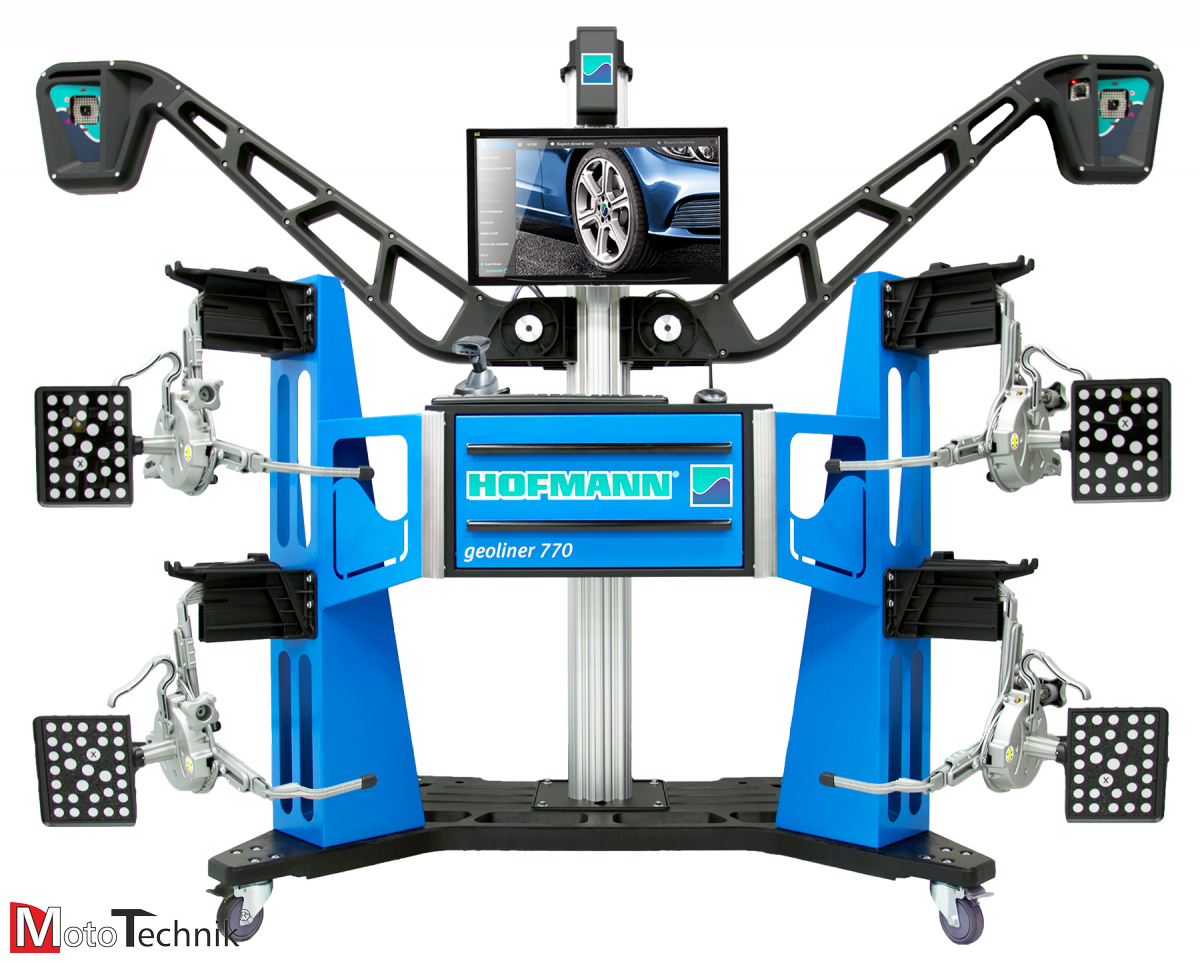

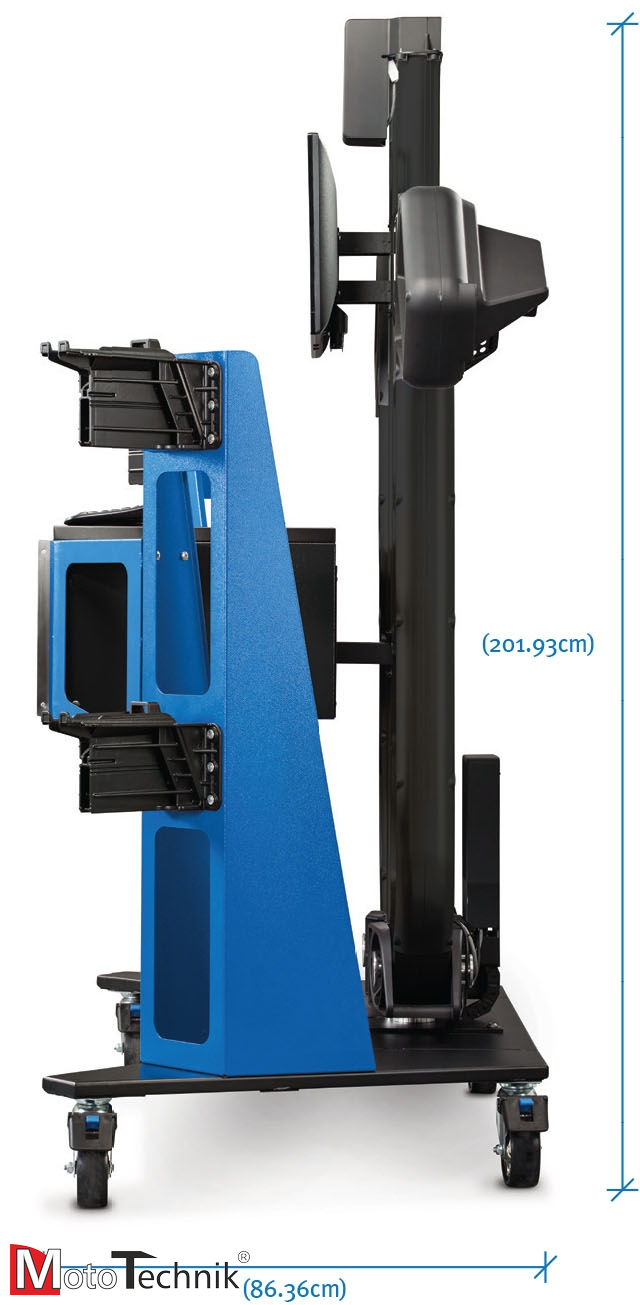

Hofmann Geoliner® 770 zaprojektowano z naciskiem na mobilność. Maszyną można „przejechać” przez drzwi o standardowym wymiarze oraz używać na wielu stanowiskach. Porównując do pozostałych urządzeń producenta, zmniejszone zostały wymiary, np. kamery zamontowano na specjalnych ramionach. Wysokość to tylko 202 cm a boki mierzą 86 cm.



Geoliner® 770 dedykowany jest warsztatom specjalizującym sie w serwisie geometrii, oraz z uwagi na mobilność, serwisom z wieloma stanowiskami.

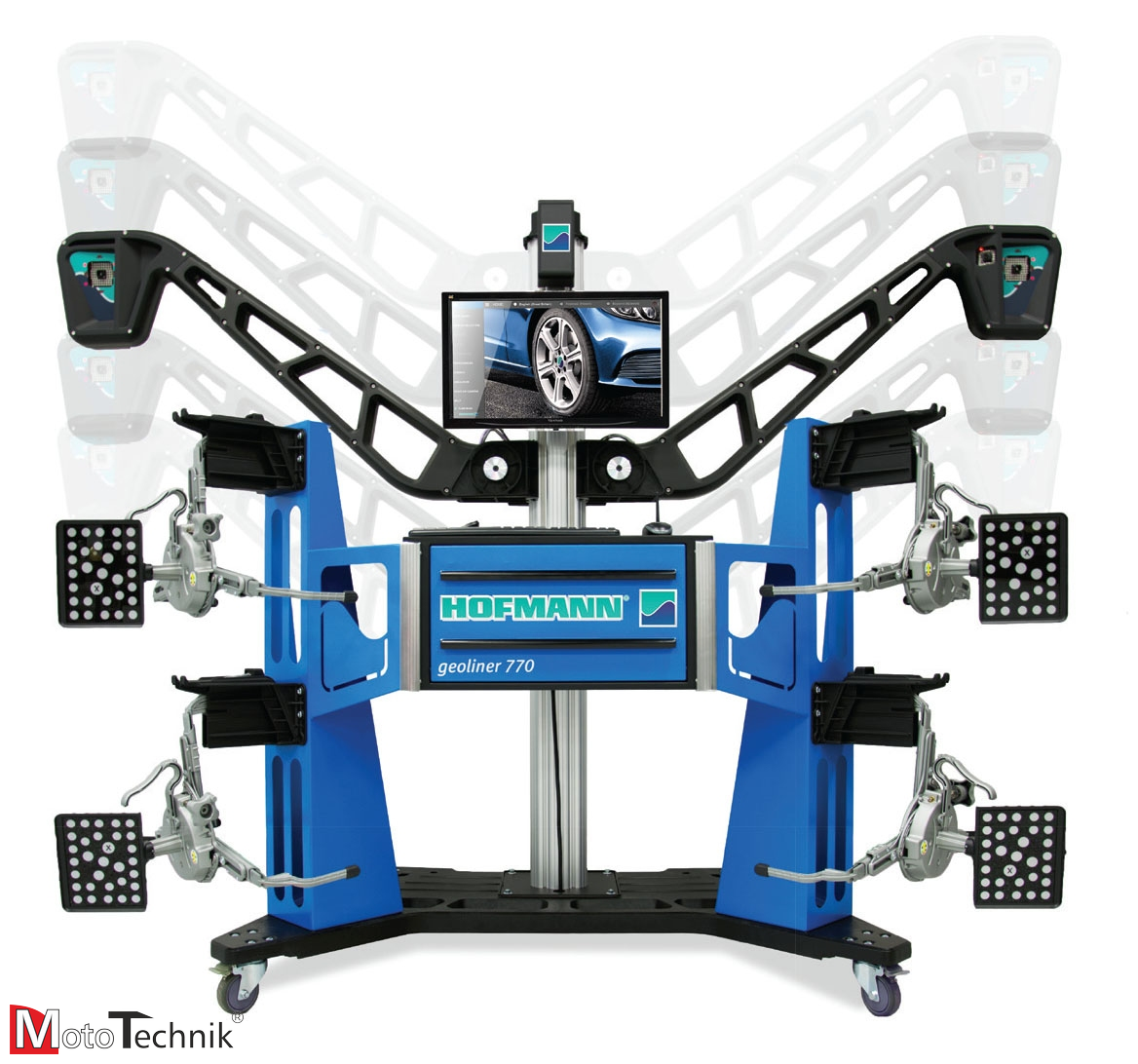

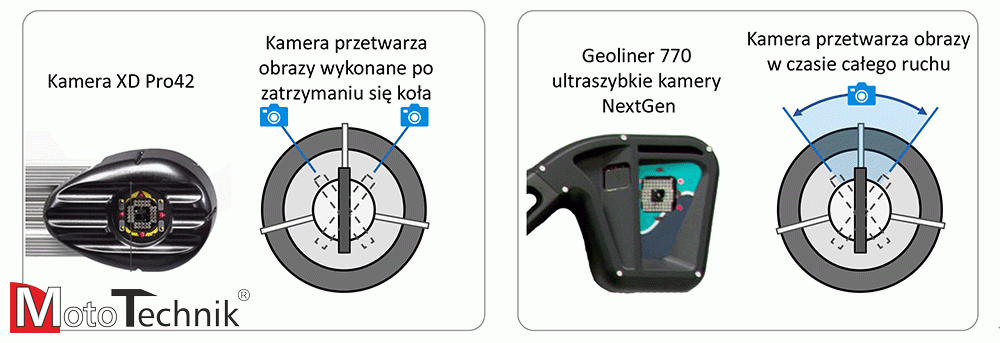

Geoliner® 770 znacząco zwiększa produktywność. Urządzenie jest gotowe do pracy poniżej 2 min. od wjechania samochodem na stanowisko diagnostyczne. Urządzenie śledzi, na jakiej wysokości znajduje się pojazd (np podczas podnoszenia na podnośniku) i automatycznie ustawia wysokość belki z kamerami. Ultraszybkie kamery NextGen realizują pomiar w czasie rzeczywistym z odświeżaniem do 60 razy na sek (poprzednia generacja kamer wykonywała pomiar dopiero po zatrzymaniu obrotu koła).





Hofmann Geoliner® 770 jest w pełni Plug&Play i nie wymaga stałego montażu oraz kalibracji do stanowiska diagnostycznego. Wystarczy ustawić, podlączyc do zasilania i kozystać. Ekran urządzenia z wynikami pomiarów można zdalnie podejrzeć na tablecie / smartfonie.



Urządzenie samodzielnie wykrywa problemy z kalibracją i automatycznie kompensuje potencjalne odchylenia. W przypadku wystąpienia problemów, których nie da się automatycznie skompensować, urządzenie prosi operatora o ingerencję.



Geometria może pracować z zaciskami typu AC 400 z systemem szybkiego montażu na oponie bez kontaktu z felgą oraz zaciskami AC100



Po podłączeniu geometrii Hofmann Geoliner 770 do internetu, oprogramowanie i baza pojazdów aktualizowane są online. Połączenie z internetem wymagane jest również do wysyłania raportów do chmury snapon i ich drukowania na dowolnej drukarce.



Geometria kół Hofmann Geoliner® 770 jest fabrycznie przystosowana do pracy z opcjonalnym zestawem do kalibracją ADAS.



MOBILNA



Geometrię łatwo użytkować na kilku stanowiskach. Szafka i belka pomiarowa wyposażone w kółka do łatwego przemieszczania. Technologia pomiaru 3D nie wymaga kalibracji do stanowiska pomiarowego.



TRYB AUDYTU



Urządzenie w czasie poniżej minuty od uruchomienia drukuje raport o ewentualnych problemach z: kątem pochylenia kół, zbieżnością całkowitą, przekątnymi zawieszenia. Optymalne rozwiązanie dla recepcji przejazdowych, które zwiększa przychody warsztatu. Przedstaw klientowi wyniki diagnozy razem z ofertą na likwidację wykrytych nieprawidłowości.



WSKAŹNIKI VODI



Widoczne z każdego miejsca wskaźniki VODI za pomocą diod sygnalizują operatorowi o statusie (target w/poza polem widzenia kamery) oraz czynnościach obsługowych (przetocz do przodu / do tyłu / stop, skręć kierownicą w prawo / w lewo). Wskaźniki VODI znacząco zwiększają efektywność pracy.



Oprogramowanie Pro42 Silver umożliwia m.in.:




  • kompensacje bicia koła poprzez przetaczanie

  • pomiary zbieżności, kąta wyprzedzenia, kąta pochylenia, kąta max skrętu kół

  • EZ Toe pomiar zbieżności przy skręconych kołach

  • pomiar krzywej zbieżności (wymóg VW)

  • pomiar pochylenia koła przy zbieżności 0˚ (wymóg MB)

  • pomiar podstawowych wymiarów zawieszenia

  • procedura szybkiego pomiaru i regulacji

  • możliwość ustawienia własnych procedur pomiarowych

  • automatyczny pomiar wysokości zawieszenia

  • procedury pomiarowe zgodne z OEM (wymogi producenta)

  • zaawansowany pomiar zawieszenia z przekątnymi pojazdu

  • pomiar promieni toczonych kół

  • możliwość pomiarów i regulacji przy zdjętych kołach

  • współpraca z inklinometrem ROMES

  • zaawansowany pomiar wysokości zawieszenia

  • pomiar ważnych parametrów z pominięciem niewymaganych

  • Pro Ackerman zaawansowana diagnostyka układu kierowniczego

  • graficzna prezentacja konta pochylenia, wyprzedzenia i promienia zataczania

  • możliwość importowania i eksportowania baz danych

  • automatyczne śledzenie tarcz pasywnych

  • komunikacja Bluetooth

  • funkcja zarządzania serwisem

  • pomiar i diagnostyka niesymetryczności układu kierowniczego.



DANE TECHNICZNE:



Zastosowanie: na podnośniku 4 kolumnowym, nożycowym, kanale



Pomiar danych: 3D XD - małe i lekkie targety do zamontowania w uchwytach AC100 lub AC400, dzięki małym rozmiarom, umożliwiają pracę geometrii 3D na podnośnikach 4 kolumnowych.



Wersja oprogramowania: Pro42 Silver



Małe targety XD: tak



Sterowanie elektryczne wysokością kamer: tak



Kompensacja przez przetaczanie ok. +/-20o: tak



Uchwyty targetów montowane na obręczy: tak (tylko w wersji AC100)



Uchwyty targetów szybkomontowalne: tak (tylko w wersji AC400)



Pomiar zbieżności połówkowej: tak



Pomiar zbieżności całkowitej: tak



Kąt pochylenia kół: tak



Kąt pochylenia sworznia zwrotnicy kół kierowanych: tak



Kąt wyprzedzenia sworznia zwrotnicy kół: tak



Wartość przesunięcia osi: tak



Nierównoległość osi: tak



Kąty max. skrętów kół: tak



Pomiar pochylenia koła przy zerowej zbieżności (wymóg Mercedesa): tak



Możliwość regulacji zbieżności przy skręconych kołach: tak



Pomiar krzywej zbieżności (wymóg VW i Audi): tak



Możliwość ustawienia ekranu startowego: tak



Możliwość ustawiania własnych procedur (kreatorów) pomiarowych: tak



Logowanie użytkownika zabezpieczone hasłem: tak



Możliwość drukowania własnych raportów i formularzy inspekcji: tak



Funkcja diagnozowania "narzekań kierowcy": tak



Diagnozowanie zachowania dynamicznego pojazdu: tak



Procedura szybkiego pomiaru i regulacji: tak



Pomiar podstawowych wymiarów zawieszenia: tak



Automatyczny pomiar wysokości zawieszenia: tak



Automatyczny pomiar wysokości zawieszenia: tak



Programy regulacyjne dla różnych typów zawieszeń: tak



Procedury pomiarowe OEM (zgodne z wymaganiami danego producenta: tak



Współpraca z inklinometrem Romes: tak



Zaawansowany pomiar wymiarów zawieszenia (w tym przekątnych): tak



Możliwość pomiarów i regulacji przy zdjętych kołach: tak



Pomiar prom. tocznych kół (w tym różnic w pręd. obrotowych  - praca mech. różnicowych): tak



Zestaw mobilny do kolumny pomiarowej: opcja



Średnica felgi/koła: uchwyt AC100 - 11-24" lub AC400 - 19-39"



Szerokość mierzonych rozstawów kół: 1220-2440 mm



Długość mierzonych rozstawów kół: 2001-4570 mm



Wyświetlacz: LCD TFT 24"



Zasilanie: 230V/50Hz



Numery katalogowe:



EEWAEU752H3 (wersja AC100 - uchwyty targetów montowane na obręczy)



EEWAEU752H4 (wersja AC100 - uchwyty targetów montowane na obręczy) + obrotnice



EEWAEU752B3 (wersja AC400 - uchwyty targetów szybkomontowalne)



EEWAEU752B4 (wersja AC400 - uchwyty targetów szybkomontowalne) + obrotnice



Gwarancja: 12 miesięcy (zapytaj o możliwość przedłużenia)





PRZED ZAKUPEM MOŻLIWA JEST NIEZOBOWIĄZUJĄCA PREZENTACJA GEOMETRII NA MIEJSCU U KLIENTA



W celu umówienia się na prezentację proszę o kontakt: +48 609 800 511




Podstawowe
Zastosowanie:KanałPodnośnik czterokolumnowyPodnośnik nożycowy
Pomiar danych:3D xD
Małe targety XD:Tak
Sterowanie elektryczne wysokością kamer:Tak
Kompensacja przez przetaczanie ok. +/-20 stopni:Tak
Uchwyty targetów montowane na obręczy:Tak
Uchwyty targetów szybkomontowalne:Nie
Szerokość mierzonych rozstawów kół:1219 - 2438 mm
Rozstaw osi:2007–4572 mm
Wyświetlacz::LCD
Zasilanie::230V 50/60Hz
