Urządzenie do Geometrii HOFMANN Geoliner ® 680 XD AC400 (bez windy) 3D

Indeks: EEWAEU714H1
EAN: 8054081196215
Producent: HOFMANN

Status: dostępny na zamówienie
Netto: 60 325,20 PLN Brutto: 74 200,00 PLN
Ilość

Geometria HOFMANN GEOLINER 680 xD 3D

Najbardziej zaawansowane urządzenie do pomiaru geometrii firmy Hofmann, z oprogramowaniem Pro42 Platinum, dokonujące pomiaru w technologii 3D XD. Wyposażone w system 3 kamer zamontowanych na dwóch słupach. Komunikacja odbywa się w technologii „BLUETOOTH”. Rozwiązanie to umożliwia automatyczne śledzenie tarcz pasywnych zamontowanych na kołach pojazdu, oraz dużą mobilność szafki z urządzeniami pomiarowymi. Geometria wyposażona w monitor 24”, drukarkę i komputer, wszystko w zabudowanej szafce. Wyposażona w małe lekkie targety typu XD mocowane do koła przy pomocy uchwytów AC100 XD w zakresie średnicy felgi od 11-22’’ lub AC400 w zakresie 19-39".

GEOLINER® 680 XD AC400

Wyrównanie kół dla maksymalnej przepustowości dzięki szybkim zaciskom AC400.

GEOLINER® 680 XD AC100

Regulator koła dla maksymalnej przepustowości dzięki uniwersalnym zaciskom kół AC100.

Cechy:

  • przesuwna konstrukcja z zamocowanymi kamerami (płynne ustawianie położenia od 0 do 2 m) i nabudowanym terminalem operacyjnym
  • mobilny pulpit sterujący ze skrytką na drukarkę, zamykaną szafką na komputer, w której też można przechowywać inne potrzebne części
  • 22" panoramiczny TFT monitor
  • komputer z systemem operacyjnym Windows i standardowymi programami użytkowymi
  • zestaw 4 luster refleksyjnych z magnetyzowymi uchwytami na koła 11" - 22"
  • prosta i szybka obsługa dla osiągnięcia precyzyjnych wyników
  • kompletna i aktualna baza danych producenta
  • dzięki programowi EZ Toe ® ustawianie zbieżności przy skręconych kołach jest proste i wygodne
  • mozliwość wykonania pomiaru wysokości zawieszenia z użyciem TIP
  • samowspomagający program z grafiką animacyjną 3D
  • błyskawiczne zestawienie wszystkich wyników pomiarów w układzie 3D
  • bezprzewodowe przekazywanie danych poprzez Bluetooth
  • urządzenie i akcesoria łatwe i proste w konserwacji
  • dane pojazdu z wartościami granicznymi
  • standardowe wyposażenie: blokada pedału hamulca, blokada kierownicy
  • multimedialna pomoc w formie plików video
  • możliwość wyboru uchwytów

Mierzone parametry / charakterystyka:

  • Zbieżność całkowita i połówkowa kół osi przedniej i tylnej
  • Kąt pochylenia kół osi przedniej i tylnej
  • Kąt wyprzedzenia sworznia zwrotnicy (przód)
  • Kąt pochylenia sworznia zwrotnicy (przód)
  • Przesunięcie kół (przód)
  • Sumaryczny kąt pochylenia koła i pochylenia sworznia zwrotnicy (przód)
  • Kąt skrętu kół
  • Kąt geometrycznej osi jazdy
  • Różnica zbieżności połówkowych (przód)
  • Różnica kątów pochylenia koła i kątów wyprzedzenia sworznia zwrotnicy
  • Przesunięcie kół - tył
  • Różnica kątów skrętu
  • Pomiar poprzeczny
  • Pomiar promienia tocznego koła
  • Automatyczne wprowadzanie poziomu ustawienia (np.: Romes)
  • Pomiar odcinka wyprzedzenia sworznia zwrotnicy
  • Pomiar promienia tocznego koła przy skręcie
  • Pomiar Eckermanna
  • Ustawienie geometrii bez koła
  • Ustawianie geometrii pojazdu z kierowanymi 4 kołami
  • Zbieżność połówkowa kół - ± 35° ± 0° 2
  • Zbieżność całkowita kół przednich - ± 60° ± 0° 4
  • Zbieżność całkowita kół tylnych - ± 40° ± 0° 4
  • Pochylenie koła - ± 55° ± 0° 4
  • Kąt wyprzedzenie sworznia zwrotnicy - ± 30° ± 0° 5
  • Kąt pochylenia sworznia zwrotnicy - ± 30° ± 0° 5
  • Kąt odchylenia geometrycznej osi jazdy od osi symetrii - ± 35° ± 0° 2
  • Kąt skrętu koła za pomocą kamer i ekranów refleksyjnych - ± 35° koło wew. i ± 70°koło zew.
  • Kąt skrętu koła na obrotnicach mechanicznych - ± 35°
  • Różnica kątów skrętu kół kierowanych - ± 40° ± 0° 1
  • Nierównoległość osi - ± 100 mm
  • Śladowość kół - ± 100 mm

Oprogramowanie Pro42 Platinum umożliwia m.in.:

  • kompensacje bicia koła poprzez przetaczanie
  • pomiary zbieżności, kąta wyprzedzenia, kąta
  • pochylenia, kąta max skrętu kół
  • Ez Toe pomiar zbieżności przy skręconych kołach
  • pomiar krzywej zbieżności (wymóg VW)
  • pomiar pochylenia koła przy zbieżności 0˚ (wymóg MB)
  • pomiar podstawowych wymiarów zawieszenia
  • procedura szybkiego pomiaru i regulacji
  • możliwość ustawienia własnych procedur pomiarowych
  • automatyczny pomiar wysokości zawieszenia
  • procedury pomiarowe zgodne z OEM (wymogi producenta)
  • zaawansowany pomiar zawieszenia z przekątnymi pojazdu
  • pomiar promieni toczonych kół
  • możliwość pomiarów i regulacji przy zdjętych kołach
  • współpraca z inklinometrem ROMES
  • zaawansowany pomiar wysokości zawieszenia
  • pomiar ważnych parametrów z pominięciem niewymaganych
  • Pro Ackerman zaawansowana diagnostyka układu kierowniczego
  • graficzna prezentacja konta pochylenia, wyprzedzenia i promienia zataczania
  • możliwość importowania i eksportowania baz danych

DANE TECHNICZNE:

  • Zastosowanie: na podnośniku 4 kolumnowym, nożycowym, kanale
  • Pomiar danych: 3D XD - małe i lekkie targety do zamontowania w uchwytach AC100 lub AC400, dzięki małym rozmiarom, umożliwiają pracę geometrii 3D na podnośnikach 4 kolumnowych.
  • Wersja oprogramowania: Pro42 Platinum
  • Małe targety XD: tak
  • Sterowanie elektryczne wysokością kamer: tak
  • Kompensacja przez przetaczanie ok. +/-20o: tak
  • Uchwyty targetów montowane na obręczy: tak (tylko w wersji AC100)
  • Uchwyty targetów szybkomontowalne: tak (tylko w wersji AC400)
  • Pomiar zbieżności połówkowej: tak
  • Pomiar zbieżności całkowitej: tak
  • Kąt pochylenia kół: tak
  • Kąt pochylenia sworznia zwrotnicy kół kierowanych: tak
  • Kąt wyprzedzenia sworznia zwrotnicy kół: tak
  • Wartość przesunięcia osi: tak
  • Nierównoległość osi: tak
  • Kąty max. skrętów kół: tak
  • Pomiar pochylenia koła przy zerowej zbieżności (wymóg Mercedesa): tak
  • Możliwość regulacji zbieżności przy skręconych kołach: tak
  • Pomiar krzywej zbieżności (wymóg VW i Audi): tak
  • Możliwość ustawienia ekranu startowego: tak
  • Możliwość ustawiania własnych procedur (kreatorów) pomiarowych: tak
  • Logowanie użytkownika zabezpieczone hasłem: tak
  • Możliwość drukowania własnych raportów i formularzy inspekcji: tak
  • Funkcja diagnozowania "narzekań kierowcy": tak
  • Diagnozowanie zachowania dynamicznego pojazdu: tak
  • Procedura szybkiego pomiaru i regulacji: tak
  • Pomiar podstawowych wymiarów zawieszenia: tak
  • Automatyczny pomiar wysokości zawieszenia: tak
  • Automatyczny pomiar wysokości zawieszenia: tak
  • Programy regulacyjne dla różnych typów zawieszeń: tak
  • Procedury pomiarowe OEM (zgodne z wymaganiami danego producenta: tak
  • Współpraca z inklinometrem Romes: tak
  • Zaawansowany pomiar wymiarów zawieszenia (w tym przekątnych): tak
  • Możliwość pomiarów i regulacji przy zdjętych kołach: tak
  • Pomiar prom. tocznych kół (w tym różnic w pręd. obrotowych  - praca mech. różnicowych): tak
  • Możliwość importowania i eksportowania baz danych użytkownika: tak
  • Funkcja zarządzania serwisem: tak
  • VSA - pomiar ważnych parametrów z pominięciem niewymagalnych: tak
  • Pomiar i diagnostyka niesymetryczności układu kierowniczego: tak
  • Zaawansowany pomiar wysokości zawieszenia: tak
  • Pro Ackerman - zaawansowana diagnostyka układu kierowniczego: tak
  • Graficzna prezentacja wyprzedzenia i pochylenia zwrotnicy oraz prom. zataczania: tak
  • Zestaw mobilny do kolumny pomiarowej: opcja
  • TIP dodatkowy ekran do pomiaru wysokości nadwozia: opcja
  • Zestaw do sterowania głosem Voice Align: opcja
  • Średnica felgi: uchwyt AC100 - 11-22" lub AC400 - 19-39"
  • Szerokość mierzonych rozstawów kół: 1219-2438 mm
  • Długość mierzonych rozstawów kół: 2007-4572 mm
  • Wyświetlacz: LCD TFT 22"
  • Zasilanie: 230V/50Hz
  • Numery katalogowe:

EEWAEU714H1 (wersja AC400 - uchwyty targetów szybkomontowalne)

  • Gwarancja: 12 miesięcy

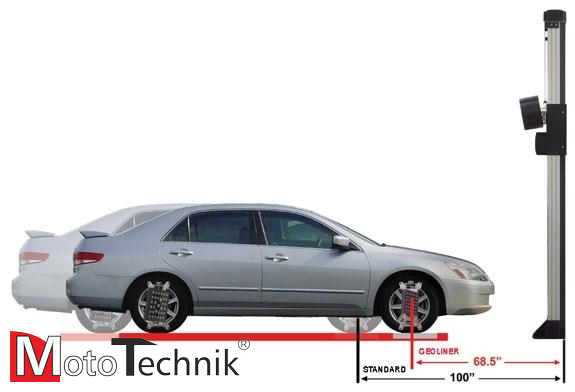

Mniejsza odległość potrzebna do pomiaru = mniej miejsca potrzebnego w warsztacie

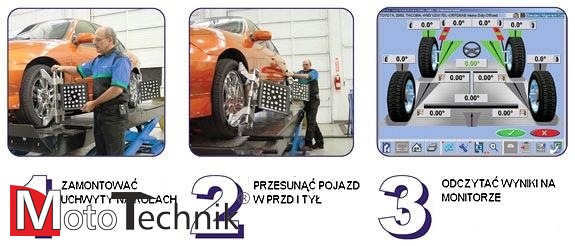

Urządzenie to jest łatwe w użyciu również dla tych, którzy nie są zaznajomieni z technologią 3D - proste 3 kroki

EZ-TOE

Obróć przednie koła i uzyskaj dostęp do trudnych punktów regulacji, nadal wyświetlając centralne odczyty palców.

SYSTEM ZACISKANIA KÓŁ AC400

Szybki i łatwy w użyciu, zapewnia bezpieczne mocowanie bez dotykania obręczy. Ta opatentowana technologia umożliwia dokładne i powtarzalne wyniki w połączeniu z łatwością użytkowania i trwałością. Żadne akcesoria nie są potrzebne, aby pomieścić pełen zakres rozmiarów opon.

AUTOMATYCZNE ŚLEDZENIE WYSOKOŚCI POJAZDU

System kamery podąża za wysokością pojazdu, eliminując potrzebę regulacji regulatora podczas poruszania windą.

ZAAWANSOWANE WYMIARY

Pomiary przekątne identyfikują uszkodzenia ramy lub konstrukcji.

Rolling Radius określa niedopasowane rozmiary opon, potencjalną przyczynę ciągnięcia pojazdu i uszkodzenia układu napędowego.

VODI ™

Kierunkowy wskaźnik pojazdu (VODI) prowadzi technika przez proces pomiaru. Zmniejsza ilość czasu spędzanego na chodzeniu tam iz powrotem od pojazdu do alignera.

POMIAR WYSOKOŚCI JAZDY

Zmierz wysokość jazdy i uzyskaj odpowiednie specyfikacje wyrównania dla tych pojazdów, które tego wymagają.

POMOC WIDEO

Zobacz szczegółowe filmy o tym, jak dokonać niezbędnych zmian, aby wykonać nawet najbardziej złożone zadania.

QUICK ALIGNMENT CHECK

Szybko identyfikuje, czy samochód wymaga wyrównania. Wydruk audytu umożliwia wyświetlanie wymiarów i wyrównania na jednej prostej stronie, idealnej do współpracy z warsztatami.

AC400 - uchwyt uniwersalny zakładany na całe koło - szybki montaż

AC100 - uchwyt samocentrujący zakładany na felgę (nie ma konieczności ściągania kołpaków)

PRZED ZAKUPEM MOŻLIWA JEST NIEZOBOWIĄZUJĄCA PREZENTACJA GEOMETRII NA MIEJSCU U KLIENTA

W celu umówienia się na prezentację proszę o kontakt: +48 609 800 511
