Urządzenie do Geometrii HOFMANN Geoliner ® 670 XD TT lift AC100 3D

Indeks: EEWAEU715G3
EAN: 8054081171397
Producent: HOFMANN

Status: DOSTĘPNY NA ZAMÓWIENIE
Netto: 67 073,17 PLN Brutto: 82 500,00 PLN
Ilość

Geometria HOFMANN GEOLINER 670 xD TT Lift 3D

Zaawansowane urządzenie do pomiaru geometrii firmy Hofmann, z oprogramowaniem Pro42 Gold, dokonujące pomiaru w technologii 3D XD. Kamery czytające o dużej czułości typu XD przyspieszające proces i dokładność pomiaru. Wersje LIFT z belką jeżdżącą do zastosowania zarówno na kanale jak i przy podnośniku nożycowym. Na wyposażeniu zestaw mobilny (wózek do kolumny pomiarowej) umożliwiający użycie urządzenia na kilku stanowiskach. Geometria wyposażona w monitor LCD TFT 22”, drukarkę i komputer, wszystko w zabudowanej szafce. Wyposażona w małe lekkie targety typu XD mocowane do koła przy pomocy uchwytów AC100 w zakresie średnicy felgi od 11-22’’ lub AC400 w zakresie 19-39 oraz windę regulacyjną (wersje LIFT).

GEOLINER® 670 XD TT Lift AC400

Wyrównanie kół dla maksymalnej przepustowości dzięki szybkim zaciskom AC400 i ruchomemu wspornikowi wiązki kamer. Standardowo z 24-calowym monitorem, obrotnicami premium, zestawem łopatkowym, osłoną przeciwpyłową i tarczą TIP.

GEOLINER® 670 XD TT Lift AC100

Wyrównanie kół dla maksymalnej przepustowości dzięki uniwersalnym zaciskom kół AC100 i ruchomemu wspornikowi belki kamery. Standardowo z 24-calowym monitorem, obrotnicami premium, zestawem łopatkowym, osłoną przeciwpyłową i tarczą TIP.

Cechy:

  • przesuwna konstrukcja z zamocowanymi kamerami (płynne ustawianie położenia od 0 do 2 m) i nabudowanym terminalem operacyjnym
  • mobilny pulpit sterujący ze skrytką na drukarkę, zamykaną szafką na komputer, w której też można przechowywać inne potrzebne części
  • 24 panoramiczny TFT monitor
  • komputer z systemem operacyjnym Windows i standardowymi programami użytkowymi
  • zestaw 4 luster refleksyjnych z magnetyzowymi uchwytami na koła 11 - 22
  • prosta i szybka obsługa dla osiągnięcia precyzyjnych wyników
  • kompletna i aktualna baza danych producenta
  • dzięki programowi EZ Toe ® ustawianie zbieżności przy skręconych kołach proste i wygodne
  • określenie wymiarów pojazdu na żywo
  • samowspomagający program z grafiką animacyjną 3D
  • błyskawiczne zestawienie wszystkich wyników pomiarów w układzie 3D
  • bezprzewodowe przekazywanie danych poprzez Bluetooth
  • urządzenie i akcesoria łatwe i proste w konserwacji
  • dane pojazdu z wartościami granicznymi
  • standardowe wyposażenie: blokada pedału hamulca, blokada kierownicy

Mierzone parametry / charakterystyka:

  • zbieżność połówkowa,
  • zbieżność całkowita,
  • kąt pochylenia koła,
  • kąt wyprzedzenia sworznia zwrotnicy,
  • kąt pochylenia sworznia zwrotnicy,
  • kąt odchylenia geometrycznej osi jazdy,
  • różnica kątów skrętu kół,
  • maksymalne kąty skrętu kół,
  • przesunięcie kół,
  • różnica rozstawu kół, osi
  • Zakres pomiarowy - zbieżność ± 2,5 °
  • Zakres pomiarowy - kąt pochylenia ± 13 °
  • Zakres pomiarowy - kąt WSZ + 27 °
  • Zakres pomiarowy - kąt PSZ + 27 °
  • Zakres pomiarowy - przesunięcie 500 mm
  • Rozdzielczość wskazań 0,01 °
  • Dokładność pomiarów ± 1,2
  • Temperatura pracy 0 - 50 °C

Oprogramowanie Pro42 Gold umożliwia m.in.:

  • kompensacje bicia koła poprzez przetaczanie
  • pomiary zbieżności, kąta wyprzedzenia, kąta
  • pochylenia, kąta max skrętu kół
  • Ez Toe pomiar zbieżności przy skręconych kołach
  • pomiar krzywej zbieżności (wymóg VW)
  • pomiar pochylenia koła przy zbieżności 0˚ (wymóg MB)
  • pomiar podstawowych wymiarów zawieszenia
  • procedura szybkiego pomiaru i regulacji
  • możliwość ustawienia własnych procedur pomiarowych
  • automatyczny pomiar wysokości zawieszenia
  • procedury pomiarowe zgodne z OEM (wymogi producenta)
  • zaawansowany pomiar zawieszenia z przekątnymi pojazdu
  • pomiar promieni toczonych kół
  • możliwość pomiarów i regulacji przy zdjętych kołach
  • współpraca z inklinometrem ROMES

DANE TECHNICZNE:

  • Zastosowanie: na podnośniku 4 kolumnowym, nożycowym, kanale
  • Pomiar danych: 3D XD - małe i lekkie targety do zamontowania w uchwytach AC100 lub AC400, dzięki małym rozmiarom, umożliwiają pracę geometrii 3D na podnośnikach 4 kolumnowych.
  • Wersja oprogramowania: Pro42 Gold
  • Małe targety XD: tak
  • Sterowanie elektryczne wysokością kamer: tak
  • Kompensacja przez przetaczanie ok. +/-20o: tak
  • Uchwyty targetów montowane na obręczy: tak (tylko w wersji AC100)
  • Uchwyty targetów szybkomontowalne: tak (tylko w wersji AC400)
  • Pomiar zbieżności połówkowej: tak
  • Pomiar zbieżności całkowitej: tak
  • Kąt pochylenia kół: tak
  • Kąt pochylenia sworznia zwrotnicy kół kierowanych: tak
  • Kąt wyprzedzenia sworznia zwrotnicy kół: tak
  • Wartość przesunięcia osi: tak
  • Nierównoległość osi: tak
  • Kąty max. skrętów kół: tak
  • Pomiar pochylenia koła przy zerowej zbieżności (wymóg Mercedesa): tak
  • Możliwość regulacji zbieżności przy skręconych kołach: tak
  • Pomiar krzywej zbieżności (wymóg VW i Audi): tak
  • Możliwość ustawienia ekranu startowego: tak
  • Możliwość ustawiania własnych procedur (kreatorów) pomiarowych: tak
  • Logowanie użytkownika zabezpieczone hasłem: tak
  • Możliwość drukowania własnych raportów i formularzy inspekcji: tak
  • Funkcja diagnozowania narzekań kierowcy: tak
  • Diagnozowanie zachowania dynamicznego pojazdu: tak
  • Procedura szybkiego pomiaru i regulacji: tak
  • Pomiar podstawowych wymiarów zawieszenia: tak
  • Automatyczny pomiar wysokości zawieszenia: tak
  • Automatyczny pomiar wysokości zawieszenia: tak
  • Programy regulacyjne dla różnych typów zawieszeń: tak
  • Procedury pomiarowe OEM (zgodne z wymaganiami danego producenta: tak
  • Współpraca z inklinometrem Romes: tak
  • Zaawansowany pomiar wymiarów zawieszenia (w tym przekątnych): tak
  • Możliwość pomiarów i regulacji przy zdjętych kołach: tak
  • Pomiar prom. tocznych kół (w tym różnic w pręd. obrotowych  - praca mech. różnicowych): tak
  • Zestaw mobilny do kolumny pomiarowej: opcja
  • Średnica felgi: uchwyt AC100 - 11-22 lub AC400 - 19-39
  • Szerokość mierzonych rozstawów kół: 1219-2438 mm
  • Długość mierzonych rozstawów kół: 2007-4572 mm
  • Wyświetlacz: LCD TFT 24
  • Zasilanie: 230V/50Hz
  • Numery katalogowe:

EEWAEU715G3 (wersja AC100 - uchwyty targetów montowane na obręczy)

EEWAEU715H3 (wersja AC400 - uchwyty targetów szybkomontowalne)

  • Gwarancja: 12 miesięcy

width=300

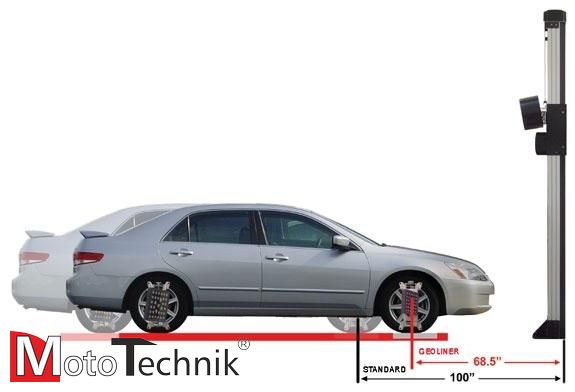

Mniejsza odległość potrzebna do pomiaru = mniej miejsca potrzebnego w warsztacie

width=300

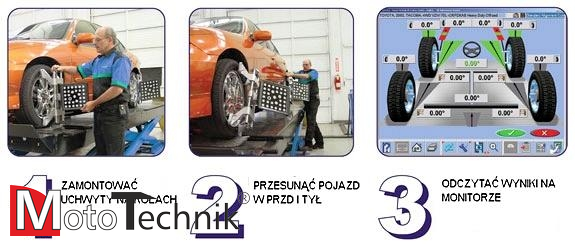

Urządzenie to jest łatwe w użyciu również dla tych, którzy nie są zaznajomieni z technologią 3D - proste 3 kroki

EZ-TOE

width=282

Obróć przednie koła i uzyskaj dostęp do trudnych punktów regulacji, nadal wyświetlając centralne odczyty palców.

SYSTEM ZACISKANIA KÓŁ AC400

width=282

Szybki i łatwy w użyciu, zapewnia bezpieczne mocowanie bez dotykania obręczy. Ta opatentowana technologia umożliwia dokładne i powtarzalne wyniki w połączeniu z łatwością użytkowania i trwałością. Żadne akcesoria nie są potrzebne, aby pomieścić pełen zakres rozmiarów opon.

AUTOMATYCZNE ŚLEDZENIE WYSOKOŚCI POJAZDU

width=282

System kamery podąża za wysokością pojazdu, eliminując potrzebę regulacji regulatora podczas poruszania windą.

ZAAWANSOWANE WYMIARY

width=282

Pomiary przekątne identyfikują uszkodzenia ramy lub konstrukcji.

Rolling Radius określa niedopasowane rozmiary opon, potencjalną przyczynę ciągnięcia pojazdu i uszkodzenia układu napędowego.

VODI ™

width=282

Kierunkowy wskaźnik pojazdu (VODI) prowadzi technika przez proces pomiaru. Zmniejsza ilość czasu spędzanego na chodzeniu tam iz powrotem od pojazdu do alignera.

POMIAR WYSOKOŚCI JAZDY

width=282

Zmierz wysokość jazdy i uzyskaj odpowiednie specyfikacje wyrównania dla tych pojazdów, które tego wymagają.

POMOC WIDEO

width=282

Zobacz szczegółowe filmy o tym, jak dokonać niezbędnych zmian, aby wykonać nawet najbardziej złożone zadania.

QUICK ALIGNMENT CHECK

width=282

Szybko identyfikuje, czy samochód wymaga wyrównania. Wydruk audytu umożliwia wyświetlanie wymiarów i wyrównania na jednej prostej stronie, idealnej do współpracy z warsztatami.

width=191

AC400 - uchwyt uniwersalny zakładany na całe koło - szybki montaż

width=180

AC100 - uchwyt samocentrujący zakładany na felgę (nie ma konieczności ściągania kołpaków)

PRZED ZAKUPEM MOŻLIWA JEST NIEZOBOWIĄZUJĄCA PREZENTACJA GEOMETRII NA MIEJSCU U KLIENTA

W celu umówienia się na prezentację proszę o kontakt: +48 609 800 511


Produkt można również zakupić na raty lub przez leasing. W tej sprawie proszę o bezpośredni kontakt z nami telefonicznie lub mailowo.
