Geometria HOFMANN GEOLINER 670 xD TT 3D

Zaawansowane urządzenie do pomiaru geometrii firmy Hofmann, z oprogramowaniem Pro42 Gold, dokonujące pomiaru w technologii 3D XD. Kamery czytające o dużej czułości typu XD przyspieszające proces i dokładność pomiaru. Wersje LIFT z belką jeżdżącą do zastosowania zarówno na kanale jak i przy podnośniku nożycowym. Na wyposażeniu zestaw mobilny (wózek do kolumny pomiarowej) umożliwiający użycie urządzenia na kilku stanowiskach. Geometria wyposażona w monitor LCD TFT 22”, drukarkę i komputer, wszystko w zabudowanej szafce. Wyposażona w małe lekkie targety typu XD mocowane do koła przy pomocy uchwytów AC100 w zakresie średnicy felgi od 11-22’’ lub AC400 w zakresie 19-39 oraz windę regulacyjną (wersje LIFT).

GEOLINER® 670 XD TT AC400

Wyrównanie kół dla maksymalnej przepustowości dzięki szybkim zaciskom AC400. Standardowo z 24-calowym monitorem, obrotnicami premium, zestawem łopatkowym, osłoną przeciwpyłową i tarczą TIP.

GEOLINER® 670 XD TT AC100

Regulator koła dla maksymalnej przepustowości dzięki uniwersalnym zaciskom kół AC100. Standardowo z 24-calowym monitorem, obrotnicami premium, zestawem łopatkowym, osłoną przeciwpyłową i tarczą TIP.

Cechy:

• przesuwna konstrukcja z zamocowanymi kamerami (płynne ustawianie położenia od 0 do 2 m) i nabudowanym terminalem operacyjnym
• mobilny pulpit sterujący ze skrytką na drukarkę, zamykaną szafką na komputer, w której też można przechowywać inne potrzebne części
• 24 panoramiczny TFT monitor
• komputer z systemem operacyjnym Windows i standardowymi programami użytkowymi
• zestaw 4 luster refleksyjnych z magnetyzowymi uchwytami na koła 11 - 22
• prosta i szybka obsługa dla osiągnięcia precyzyjnych wyników
• kompletna i aktualna baza danych producenta
• dzięki programowi EZ Toe ® ustawianie zbieżności przy skręconych kołach proste i wygodne
• określenie wymiarów pojazdu na żywo
• samowspomagający program z grafiką animacyjną 3D
• błyskawiczne zestawienie wszystkich wyników pomiarów w układzie 3D
• bezprzewodowe przekazywanie danych poprzez Bluetooth
• urządzenie i akcesoria łatwe i proste w konserwacji
• dane pojazdu z wartościami granicznymi
• standardowe wyposażenie: blokada pedału hamulca, blokada kierownicy

Mierzone parametry / charakterystyka:

• zbieżność połówkowa,
• zbieżność całkowita,
• kąt pochylenia koła,
• kąt wyprzedzenia sworznia zwrotnicy,
• kąt pochylenia sworznia zwrotnicy,
• kąt odchylenia geometrycznej osi jazdy,
• różnica kątów skrętu kół,
• maksymalne kąty skrętu kół,
• przesunięcie kół,
• różnica rozstawu kół, osi
• Zakres pomiarowy - zbieżność ± 2,5 °
• Zakres pomiarowy - kąt pochylenia ± 13 °
• Zakres pomiarowy - kąt WSZ + 27 °
• Zakres pomiarowy - kąt PSZ + 27 °
• Zakres pomiarowy - przesunięcie 500 mm
• Rozdzielczość wskazań 0,01 °
• Dokładność pomiarów ± 1,2
• Temperatura pracy 0 - 50 °C

Oprogramowanie Pro42 Gold umożliwia m.in.:

• kompensacje bicia koła poprzez przetaczanie
• pomiary zbieżności, kąta wyprzedzenia, kąta
• pochylenia, kąta max skrętu kół
• Ez Toe pomiar zbieżności przy skręconych kołach
• pomiar krzywej zbieżności (wymóg VW)
• pomiar pochylenia koła przy zbieżności 0˚ (wymóg MB)
• pomiar podstawowych wymiarów zawieszenia
• procedura szybkiego pomiaru i regulacji
• możliwość ustawienia własnych procedur pomiarowych
• automatyczny pomiar wysokości zawieszenia
• procedury pomiarowe zgodne z OEM (wymogi producenta)
• zaawansowany pomiar zawieszenia z przekątnymi pojazdu
• pomiar promieni toczonych kół
• możliwość pomiarów i regulacji przy zdjętych kołach
• współpraca z inklinometrem ROMES

DANE TECHNICZNE:

• Zastosowanie: na podnośniku 4 kolumnowym, nożycowym, kanale
• Pomiar danych: 3D XD - małe i lekkie targety do zamontowania w uchwytach AC100 lub AC400, dzięki małym rozmiarom, umożliwiają pracę geometrii 3D na podnośnikach 4 kolumnowych.
• Wersja oprogramowania: Pro42 Gold
• Małe targety XD: tak
• Sterowanie elektryczne wysokością kamer: tak
• Kompensacja przez przetaczanie ok. +/-20o: tak
• Uchwyty targetów montowane na obręczy: tak (tylko w wersji AC100)
• Uchwyty targetów szybkomontowalne: tak (tylko w wersji AC400)
• Pomiar zbieżności połówkowej: tak
• Pomiar zbieżności całkowitej: tak
• Kąt pochylenia kół: tak
• Kąt pochylenia sworznia zwrotnicy kół kierowanych: tak
• Kąt wyprzedzenia sworznia zwrotnicy kół: tak
• Wartość przesunięcia osi: tak
• Nierównoległość osi: tak
• Kąty max. skrętów kół: tak
• Pomiar pochylenia koła przy zerowej zbieżności (wymóg Mercedesa): tak
• Możliwość regulacji zbieżności przy skręconych kołach: tak
• Pomiar krzywej zbieżności (wymóg VW i Audi): tak
• Możliwość ustawienia ekranu startowego: tak
• Możliwość ustawiania własnych procedur (kreatorów) pomiarowych: tak
• Logowanie użytkownika zabezpieczone hasłem: tak
• Możliwość drukowania własnych raportów i formularzy inspekcji: tak
• Funkcja diagnozowania narzekań kierowcy: tak
• Diagnozowanie zachowania dynamicznego pojazdu: tak
• Procedura szybkiego pomiaru i regulacji: tak
• Pomiar podstawowych wymiarów zawieszenia: tak
• Automatyczny pomiar wysokości zawieszenia: tak
• Automatyczny pomiar wysokości zawieszenia: tak
• Programy regulacyjne dla różnych typów zawieszeń: tak
• Procedury pomiarowe OEM (zgodne z wymaganiami danego producenta: tak
• Współpraca z inklinometrem Romes: tak
• Zaawansowany pomiar wymiarów zawieszenia (w tym przekątnych): tak
• Możliwość pomiarów i regulacji przy zdjętych kołach: tak
• Pomiar prom. tocznych kół (w tym różnic w pręd. obrotowych  - praca mech. różnicowych): tak
• Zestaw mobilny do kolumny pomiarowej: opcja
• Średnica felgi: uchwyt AC100 - 11-22 lub AC400 - 19-39
• Szerokość mierzonych rozstawów kół: 1219-2438 mm
• Długość mierzonych rozstawów kół: 2007-4572 mm
• Wyświetlacz: LCD TFT 24
• Zasilanie: 230V/50Hz
• Numery katalogowe:

EEWAEU715G4 (wersja AC100 - uchwyty targetów montowane na obręczy)

EEWAEU715H4 (wersja AC400 - uchwyty targetów szybkomontowalne)

• Gwarancja: 12 miesięcy

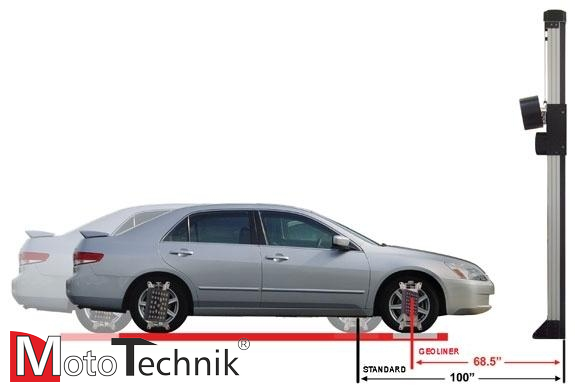

Mniejsza odległość potrzebna do pomiaru = mniej miejsca potrzebnego w warsztacie

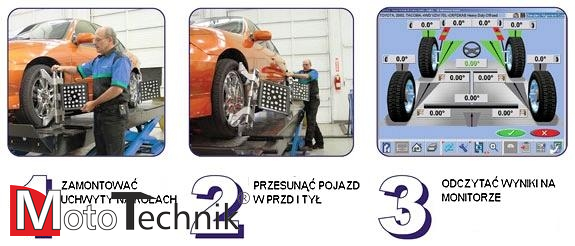

Urządzenie to jest łatwe w użyciu również dla tych, którzy nie są zaznajomieni z technologią 3D - proste 3 kroki

EZ-TOE

Obróć przednie koła i uzyskaj dostęp do trudnych punktów regulacji, nadal wyświetlając centralne odczyty palców.

SYSTEM ZACISKANIA KÓŁ AC400

Szybki i łatwy w użyciu, zapewnia bezpieczne mocowanie bez dotykania obręczy. Ta opatentowana technologia umożliwia dokładne i powtarzalne wyniki w połączeniu z łatwością użytkowania i trwałością. Żadne akcesoria nie są potrzebne, aby pomieścić pełen zakres rozmiarów opon.

AUTOMATYCZNE ŚLEDZENIE WYSOKOŚCI POJAZDU

System kamery podąża za wysokością pojazdu, eliminując potrzebę regulacji regulatora podczas poruszania windą.

ZAAWANSOWANE WYMIARY

Pomiary przekątne identyfikują uszkodzenia ramy lub konstrukcji.

Rolling Radius określa niedopasowane rozmiary opon, potencjalną przyczynę ciągnięcia pojazdu i uszkodzenia układu napędowego.

VODI ™

Kierunkowy wskaźnik pojazdu (VODI) prowadzi technika przez proces pomiaru. Zmniejsza ilość czasu spędzanego na chodzeniu tam iz powrotem od pojazdu do alignera.

POMIAR WYSOKOŚCI JAZDY

Zmierz wysokość jazdy i uzyskaj odpowiednie specyfikacje wyrównania dla tych pojazdów, które tego wymagają.

POMOC WIDEO

Zobacz szczegółowe filmy o tym, jak dokonać niezbędnych zmian, aby wykonać nawet najbardziej złożone zadania.

QUICK ALIGNMENT CHECK

Szybko identyfikuje, czy samochód wymaga wyrównania. Wydruk audytu umożliwia wyświetlanie wymiarów i wyrównania na jednej prostej stronie, idealnej do współpracy z warsztatami.

AC400 - uchwyt uniwersalny zakładany na całe koło - szybki montaż

AC100 - uchwyt samocentrujący zakładany na felgę (nie ma konieczności ściągania kołpaków)

PRZED ZAKUPEM MOŻLIWA JEST NIEZOBOWIĄZUJĄCA PREZENTACJA GEOMETRII NA MIEJSCU U KLIENTA

W celu umówienia się na prezentację proszę o kontakt: +48 609 800 511
