Indeks: RAV-RAV1125 Producent: RAVAGLIOLI

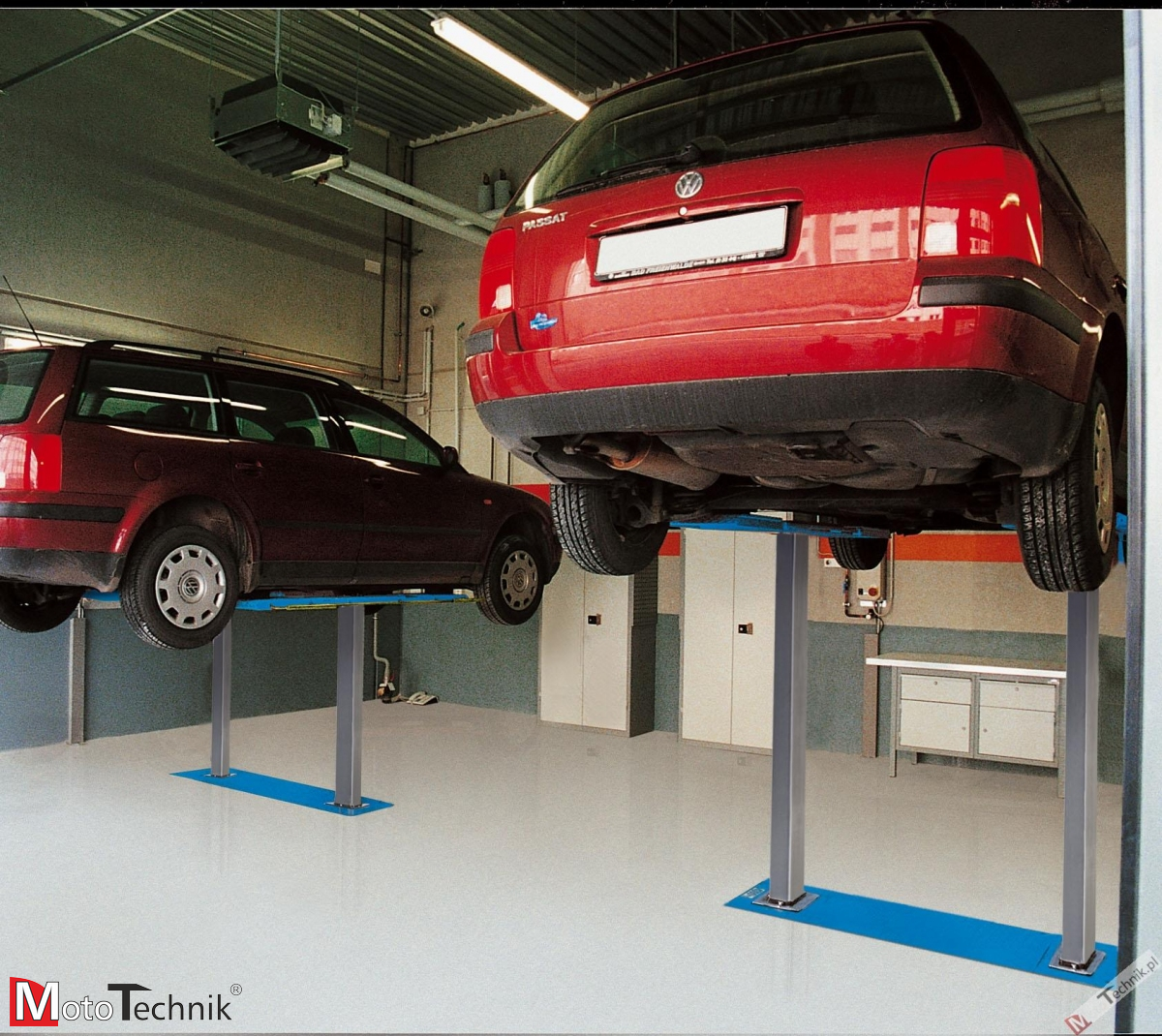

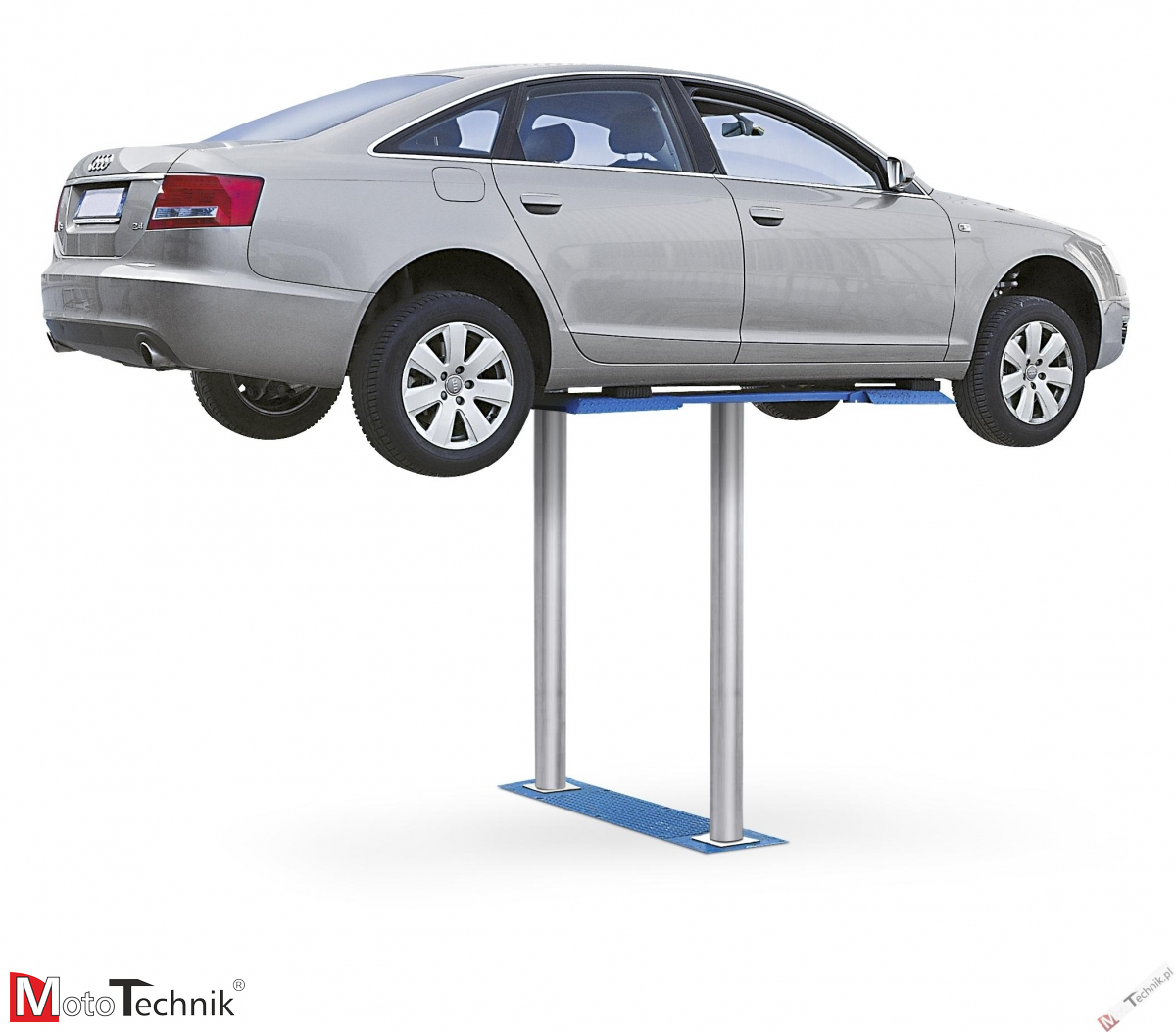

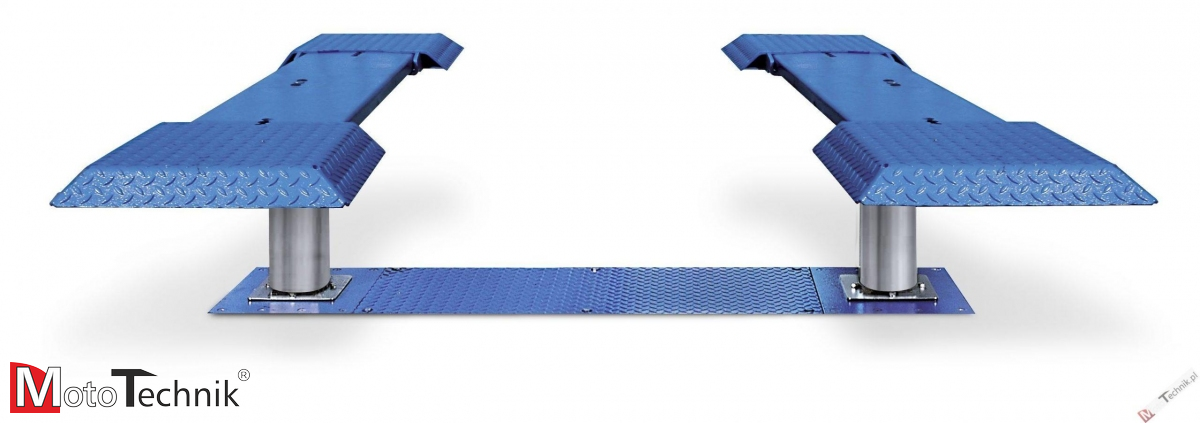

Podnośnik stemplowy, PODPROGOWY, elektro-hydrauliczny RAVAGLIOLI - RAV1125 z niskimi platformami i regulowanymi płaszczyznami podparcia przeznaczony do podejmowania pojazdów osobowych, SUV, terenowych i dostawczych o masie do 3500 kg.

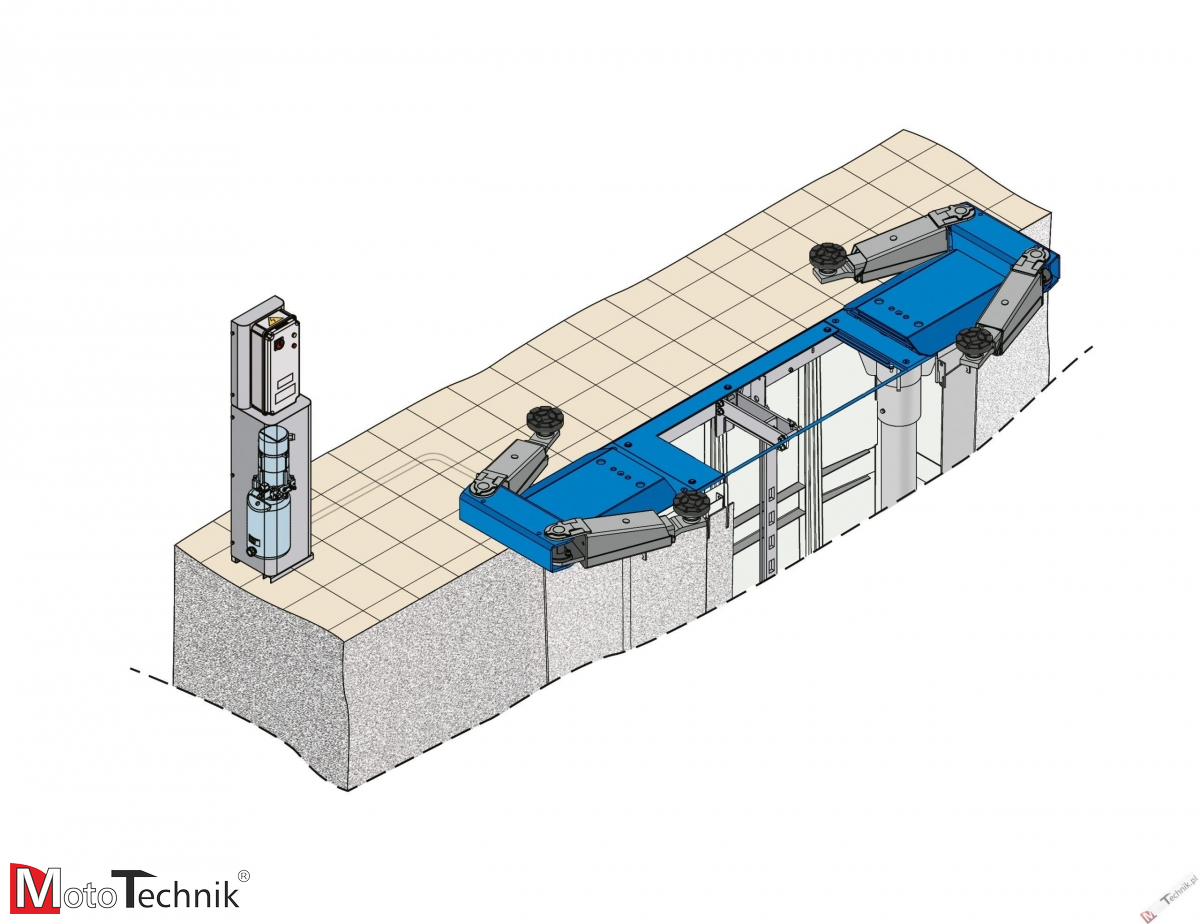

OPCJONALNIE: oddzielne sterowanie z zewnętrzną pompą hydrauliczną w wodoszczelnej obudowie - idealne rozwiązanie dla mokrych stref warsztau

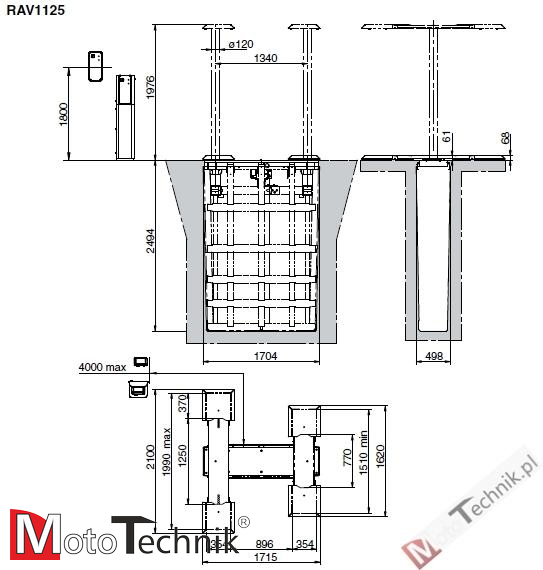

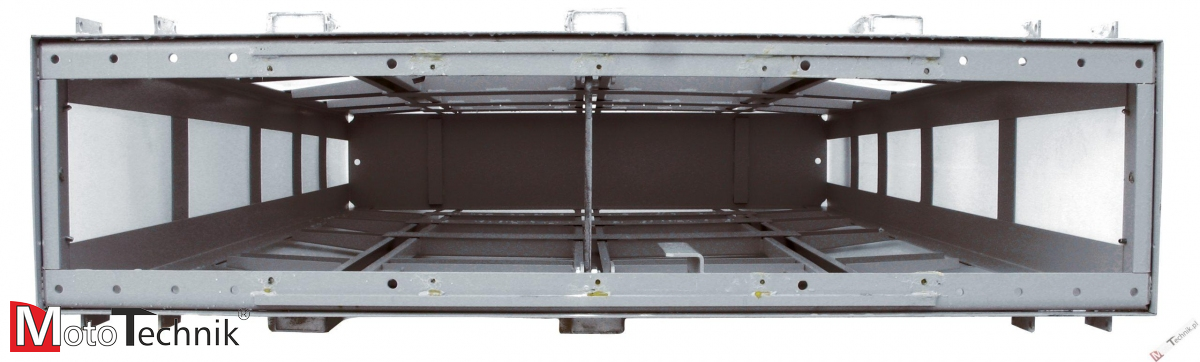

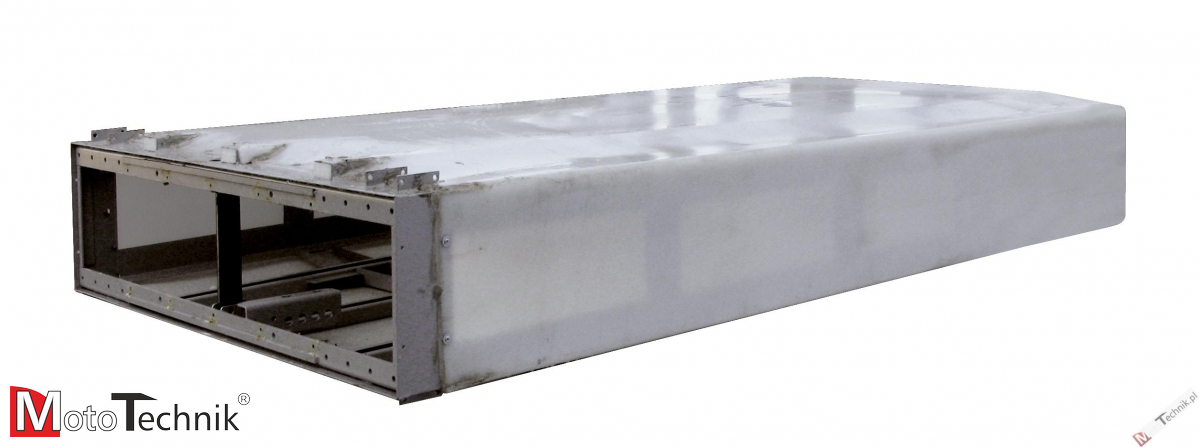

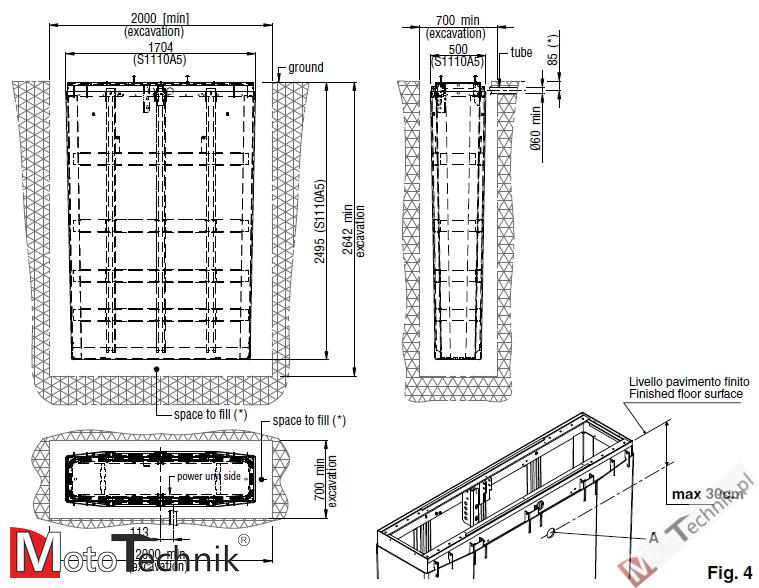

A - Poziom podłogiB - Druty ø 10x 50cm łączące kasetę i siatkę zbrojeniowąC - Siatka zbrojeniowa zgrzewana ø4 / 150x150 mmD - PosadzkaE - Wypełnienie piaskiemF - Istniejące podłożeG - Beton

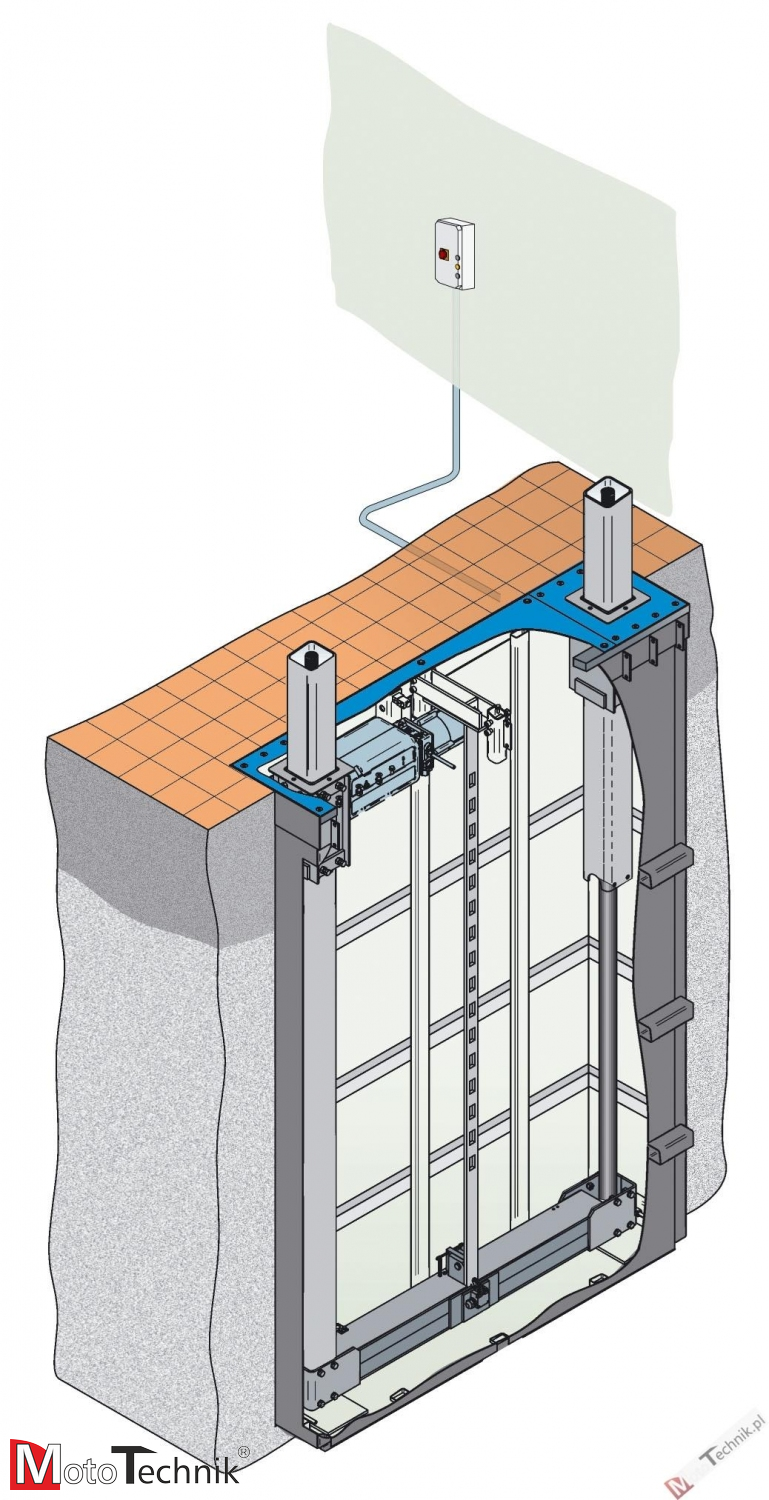

Wymagania do posadowienia podnośnika stemplowego RAVAGLIOLI:
Podnośnik powinien być zainstalowany na płaskim terenie, będącym w stanie obsłużyć obciążenia (zgodne z rys. A)Minimalne wymagania podłoża:a) klasa betonu C20 (dawniej B25) lub wyższyb) minimalna grubość betonu odliczając inne okładzyny czy płytki150 mm.c) zbrojenie górne i dolne wykonane ze zgrzewanej siatki Ø4 / 150x150 mm lub zbliżone, z oczkami nie mniejszymi niż 250 mm.d) nośność podłoża nie niższa niż 1,3 kg/cm2 powinna być zapewniona na minimalnej powierzchni 4.00x1.50 m, w którym nie ma dylatacji lub cięcia. W górnej siatce zbrojeniowej powinna być zachowana ciagłość.
Ostrzeżenia ogólne:
