Podnośnik stemplowy RAVAGLIOLI 1155 LIKTA (ramiona)

Indeks: RAV-RAV1155LIKTA
Producent: RAVAGLIOLI

Status: dostępny na zamówienie
Netto: 78 455,28 PLN Brutto: 96 500,00 PLN
Ilość

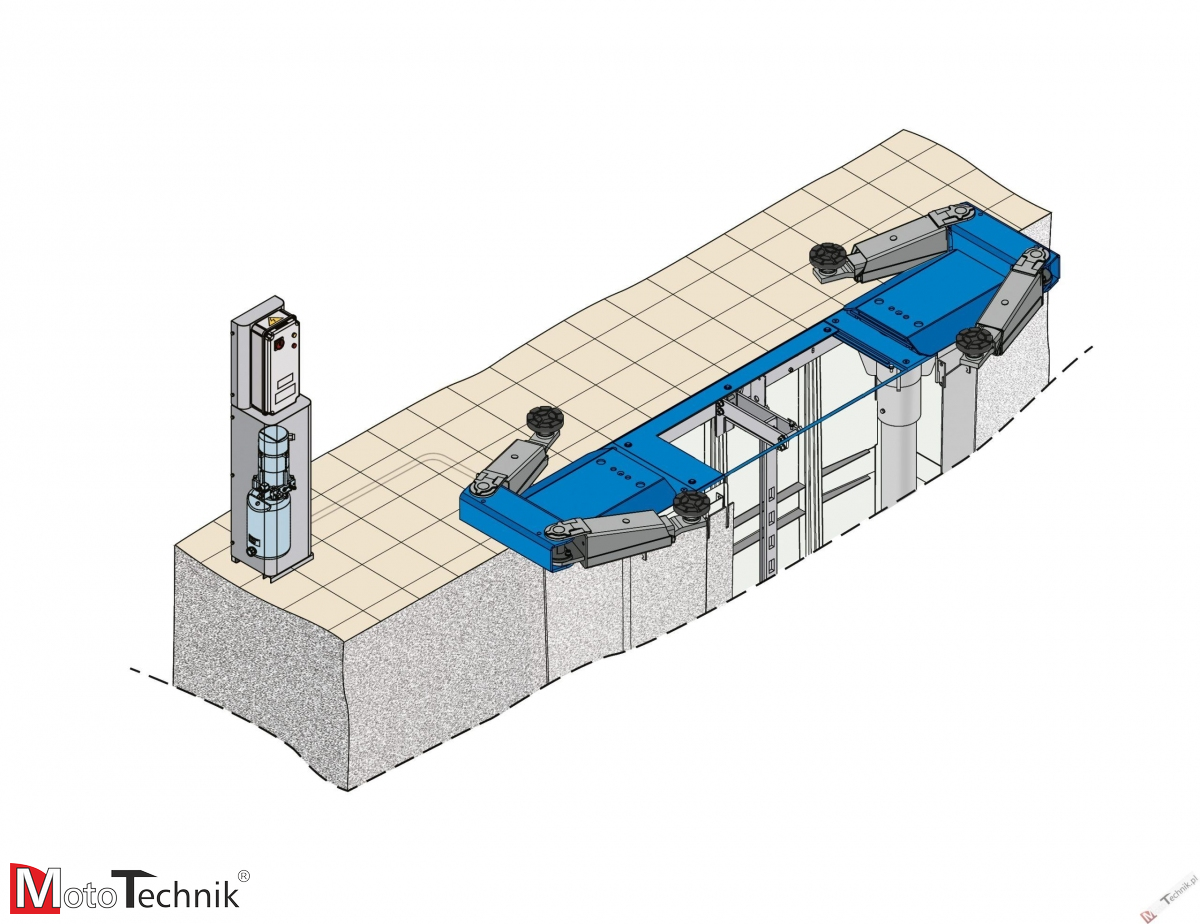

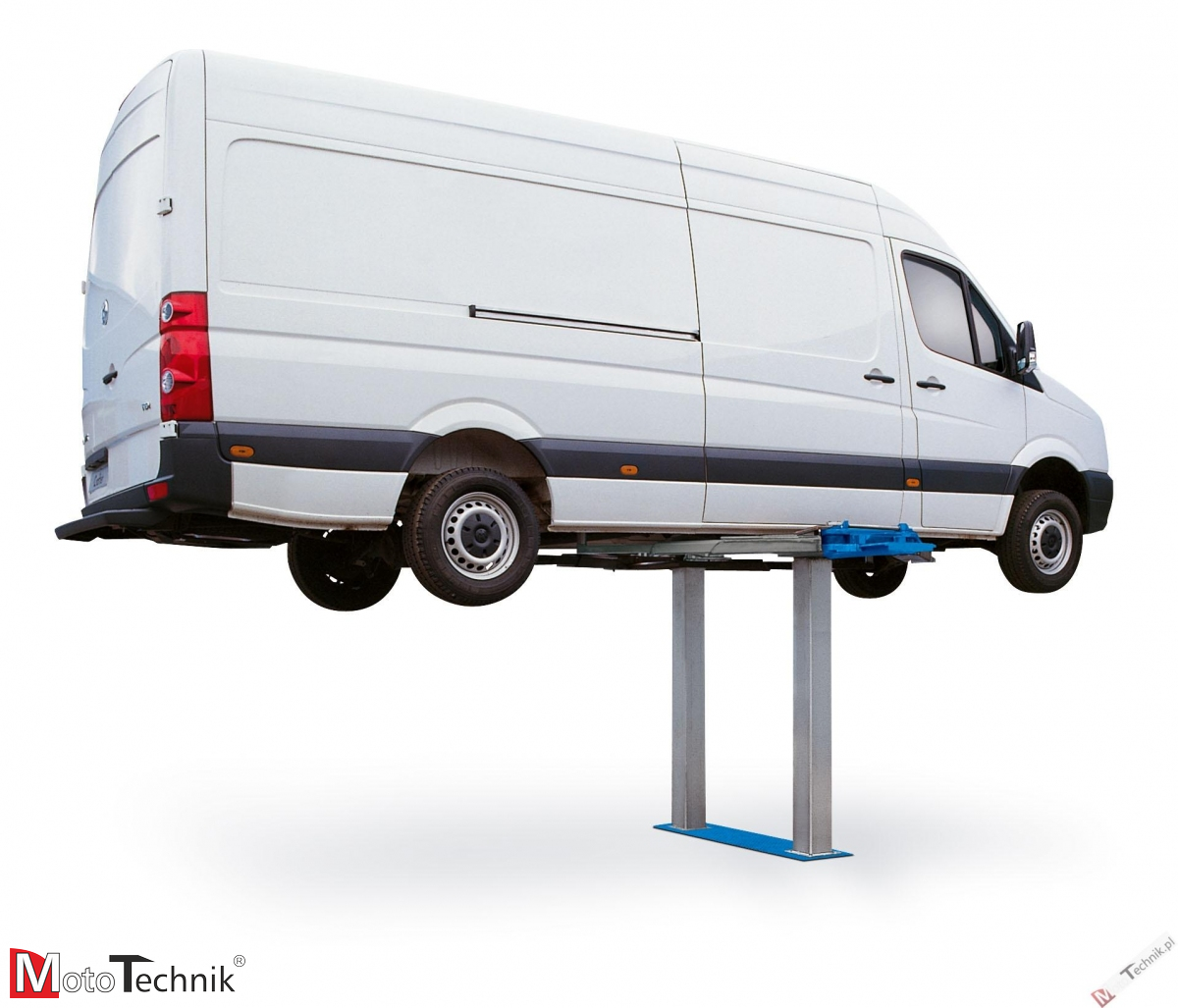

Podnośnik stemplowy, elektro-hydrauliczny RAVAGLIOLI - RAV1155 LIKTA z długimi ramionami przeznaczony do podejmowania pojazdów osobowych, SUV, terenowych i dostawczych o masie do 5500 kg.

Cechy podnośnika:

  • elektro-hydrauliczny podnośnik przeznaczony do instalacji w posadzce,
  • doskonała synchronizacja między cylindrami, niezależnie od rozkładu obciążeń,
  • mechaniczne zabezpieczenia blokujące z pneumatycznym uwalnianiem, zapewniają maksymalne bezpieczeństwo podczas podnoszenia jak i w pozycji stojącej.
  • wyposażony w zawór bezpieczeństwa aby zapobiec przeładowaniu lub w przypadku uszkodzenia cylindra podnoszącego,
  • wszystkie części hydrauliczne, mechaniczne i elektryczne wyprodukowane zgodnie z europejskimi normami bezpieczeństwa ESS.

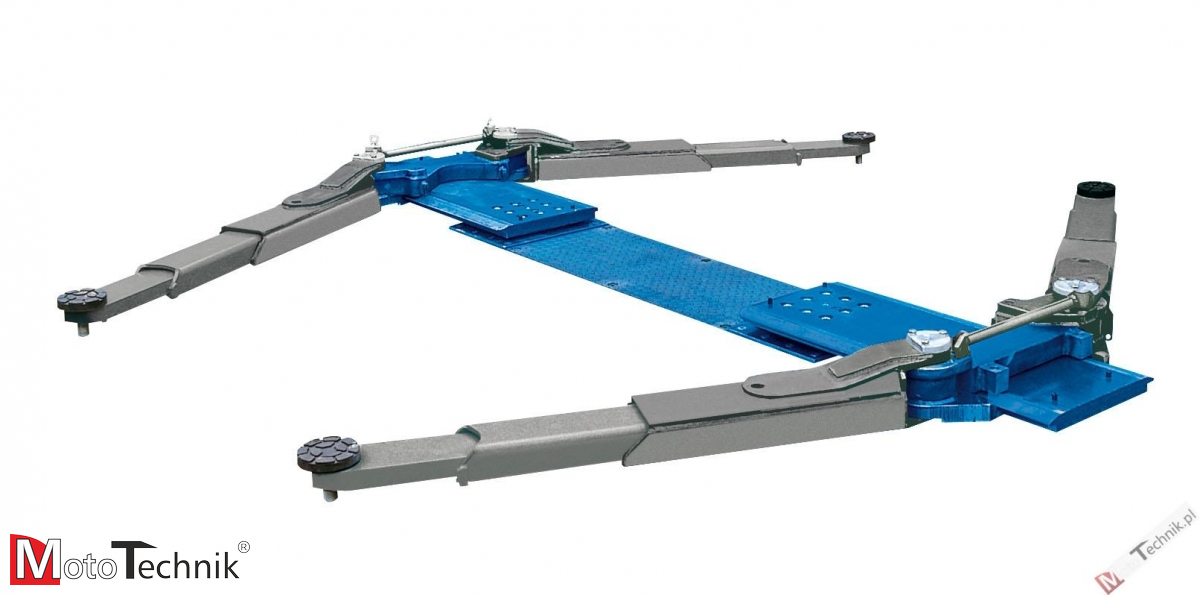

  • podnośnik z 4 długimi ramionami (zasięg ramion: 750 - 1450 mm)
  • wysokość podejmowania pojazdów = 123 mm
  • wolny dostęp do pojazdu z każdej strony

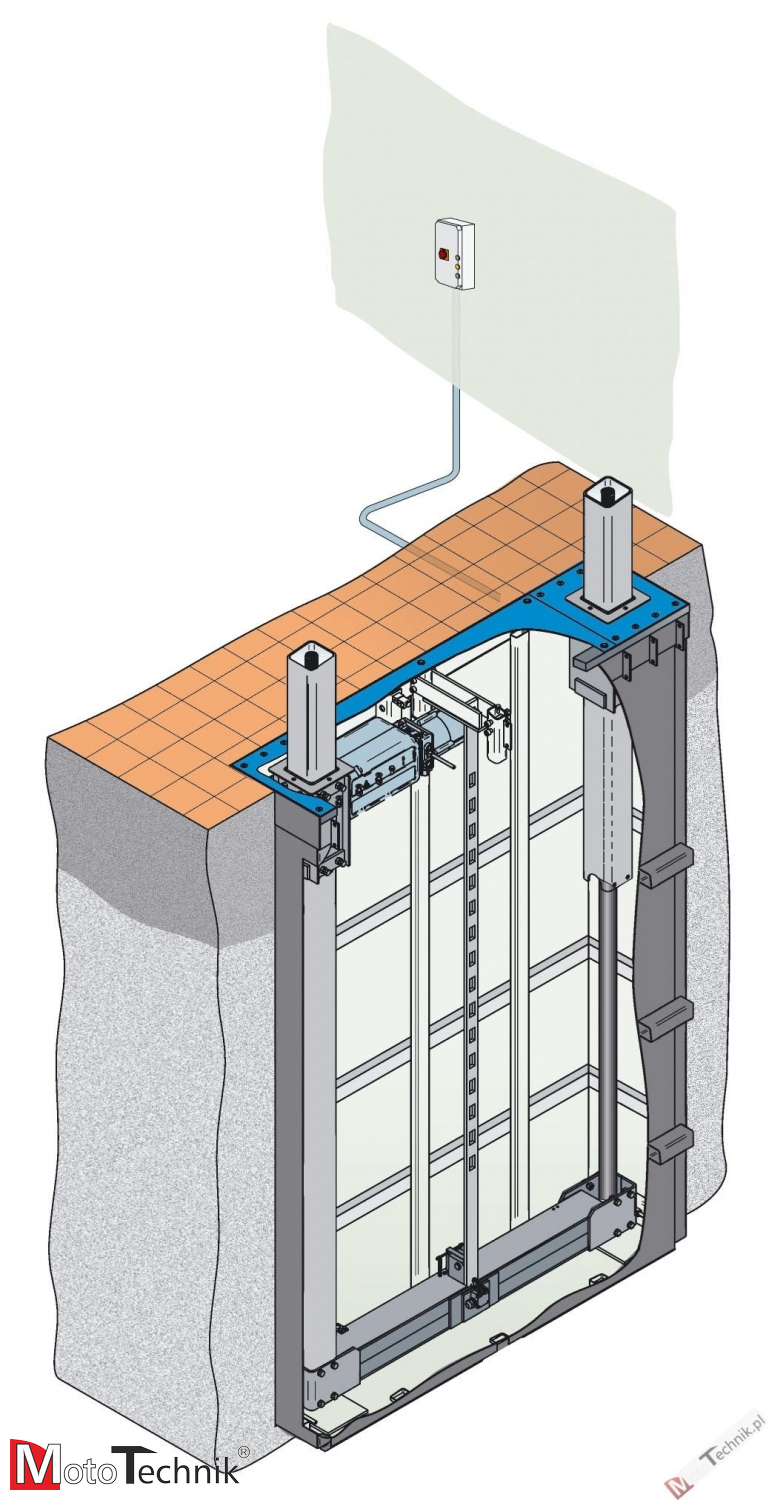

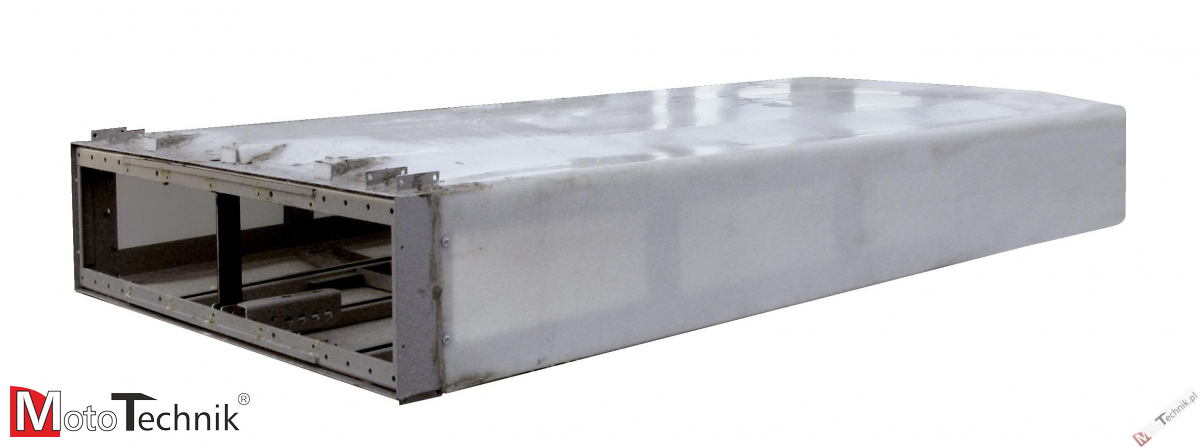

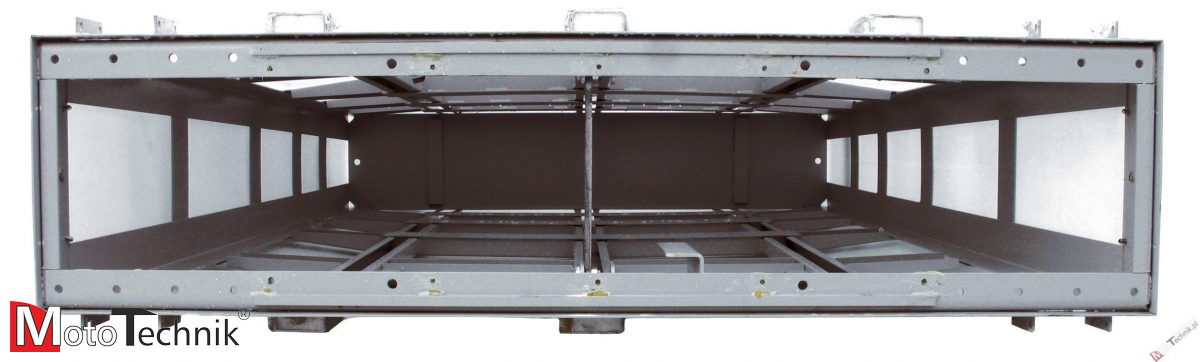

  • podnośnik osadzony w wodoszczelnej kasecie (rama stalowa cynkowan ogniowo w obudowie z twardego tworzywa)
  • w dolnej części ramy kasety znajduje się poprzeczka z podwójnym przegubem, aby wyeliminować wibracje
  • sterowanie podnośnika niskonapięciowe (24V)

OPCJONALNIE: oddzielne sterowanie z zewnętrzną pompą hydrauliczną w wodoszczelnej obudowie - idealne rozwiązanie dla mokrych stref warsztau

DANE TECHNICZNE:

Obciążenie podnośnika:

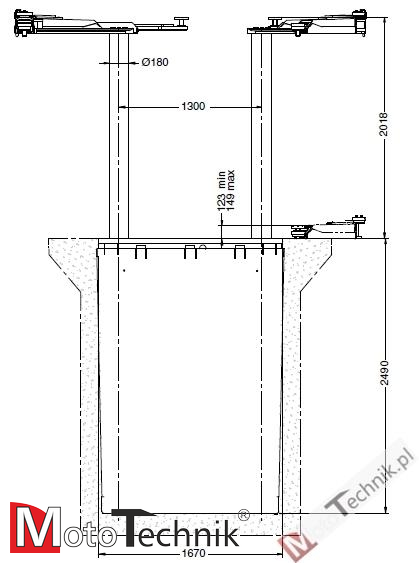

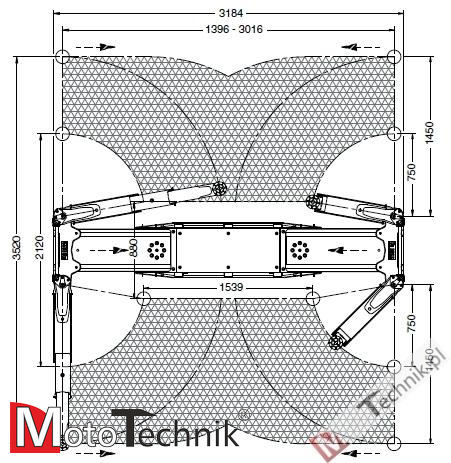

Wymiary podnośnika:

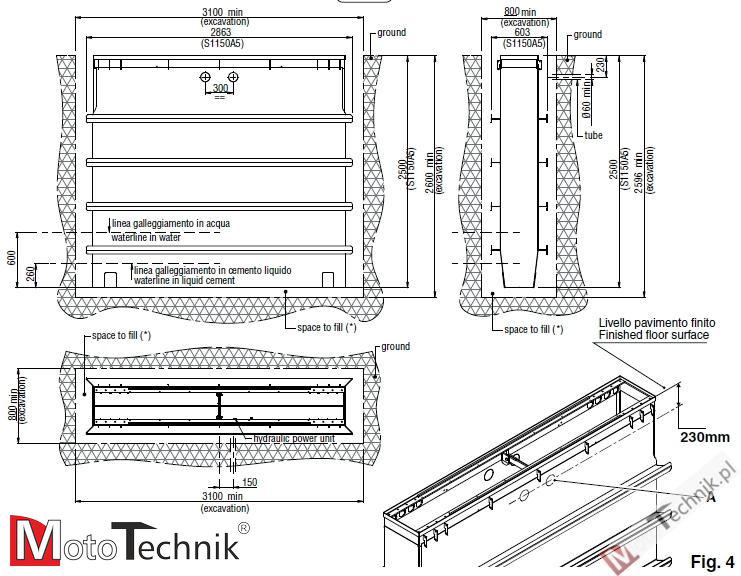

Wymiary kasety podnośnika:

Posadowienie kasety podnośnika:

A - Poziom podłogi
B - Druty ø 10x 50cm łączące kasetę i siatkę zbrojeniową
C - Siatka zbrojeniowa zgrzewana ø4 / 150x150 mm
D - Posadzka
E - Wypełnienie piaskiem
F - Istniejące podłoże
G - Beton

Siły działające na podnośnik / kasetę (rys. A):

Model Udźwig P (kg) M2 (kgm) Kaseta
RAV1155LIKTA 5500 3700 3400 S1150A5

Wymagania do posadowienia podnośnika stemplowego RAVAGLIOLI:

Podnośnik powinien być zainstalowany na płaskim terenie, będącym w stanie obsłużyć obciążenia (zgodne z rys. A)
Minimalne wymagania podłoża:
a) klasa betonu C25/30 lub wyższy
b) minimalna grubość betonu odliczając inne okładzyny czy płytki 150 mm.
c) zbrojenie górne i dolne wykonane ze zgrzewanej siatki Ø4 / 150x150 mm lub zbliżone, z oczkami nie mniejszymi niż 250 mm.
d) nośność podłoża nie niższa niż 1,3 kg/cm2 powinna być zapewniona na minimalnej powierzchni 4,50x2,00 m, w którym nie ma dylatacji lub cięcia. W górnej siatce zbrojeniowej powinna być zachowana ciagłość.

Ostrzeżenia ogólne:

  • minimalna nośność ziemi na dnie wykopu powinna być nie niższa niż 0.5 kg/cm2
  • “poziom podłogi” oznacza końcową posadzkę wliczając kafelki czy też inne wykończenie (rys. posadowienia).
  • nie ma zagrożenia spowodowanego innymi maszynami pracującymi w tym obszarze,
  • obszar, w którym zostanie zainstalowane urządzenie nie jest narażony na wybuchowe, żrące i / lub toksyczne materiały
  • odległość podnośnika od ścian i innych urządzeń musi wynosić co najmniej 70 cm.
  • miejsce instalacji powinno być tak dobrane, że operator ma widoczność na urządzenie i obszar pracy podnośnika

Udżwig: 5500 kg
Wysokość podnoszenia: 2018 mm
Szerokość całkowita: 3184 mm
Odległość między cylindrami: 1300 mm
Minimalny prześwit pojazdu: 123 mm
Zasięg ramion krótkich: 750 - 1450 mm
Zasięg ramion długich: 750 - 1450 mm
Wymiary kasety: 2500 x 2863 x 603 mm
Moc silnika: 2,6 kW
Zasilanie: 380-415 V 3ph 50 Hz
Masa własna: 1240 kg
