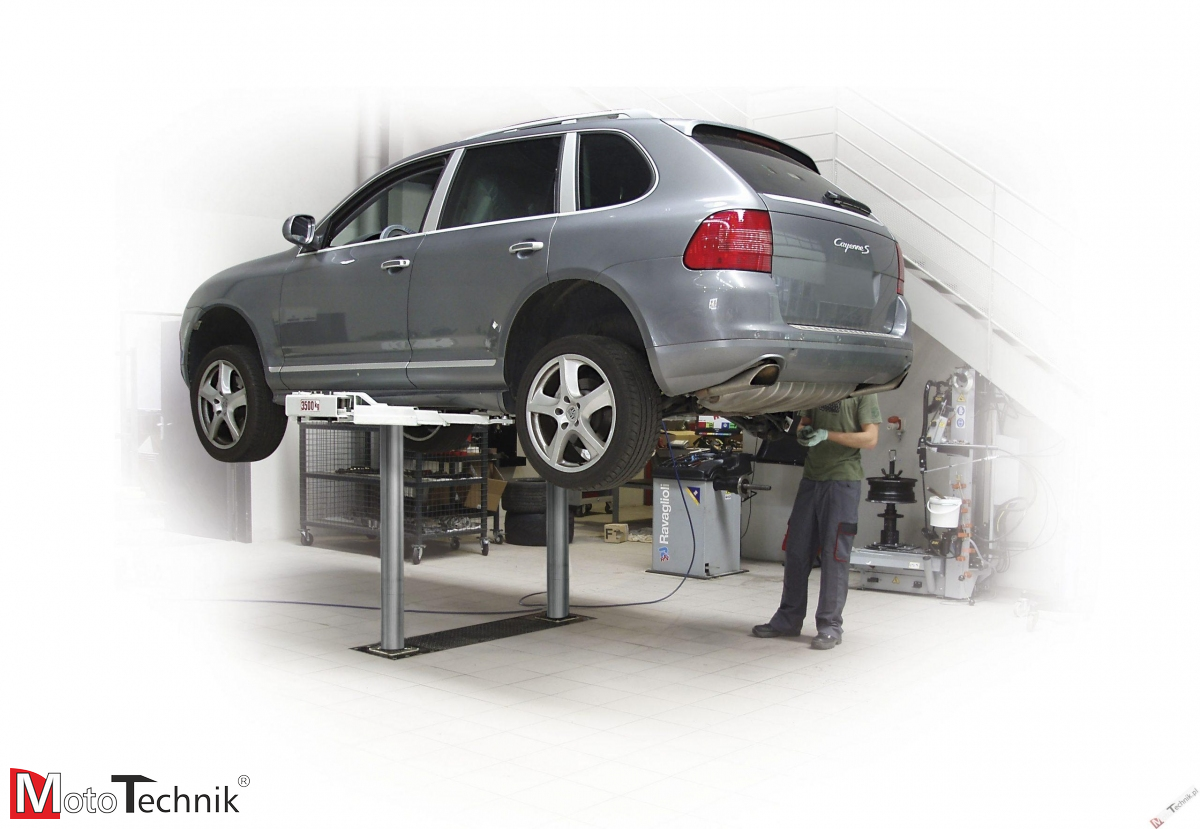

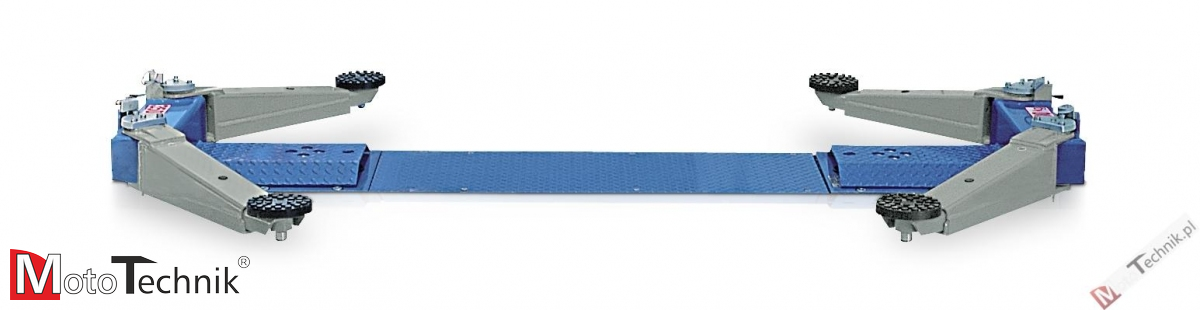

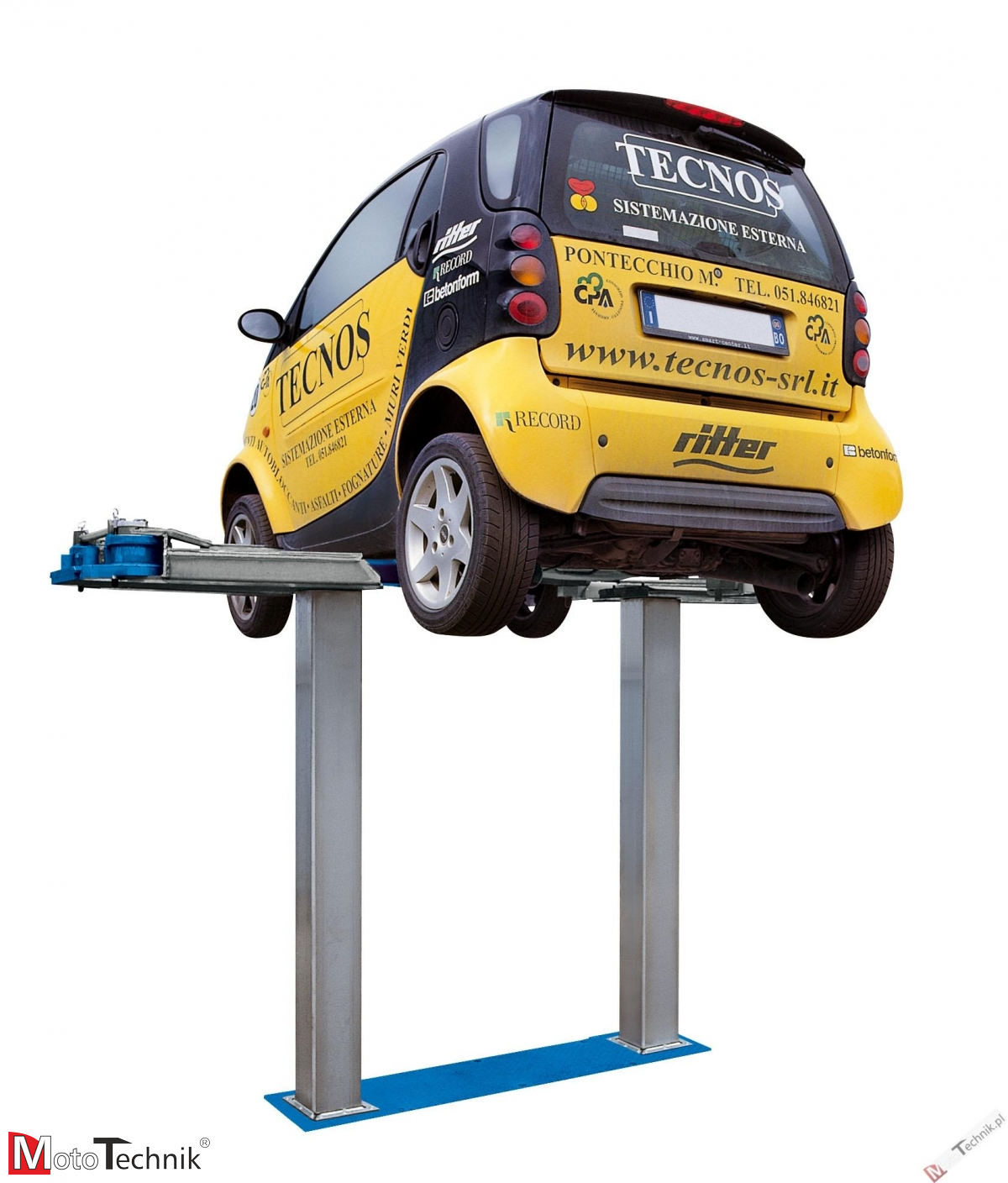

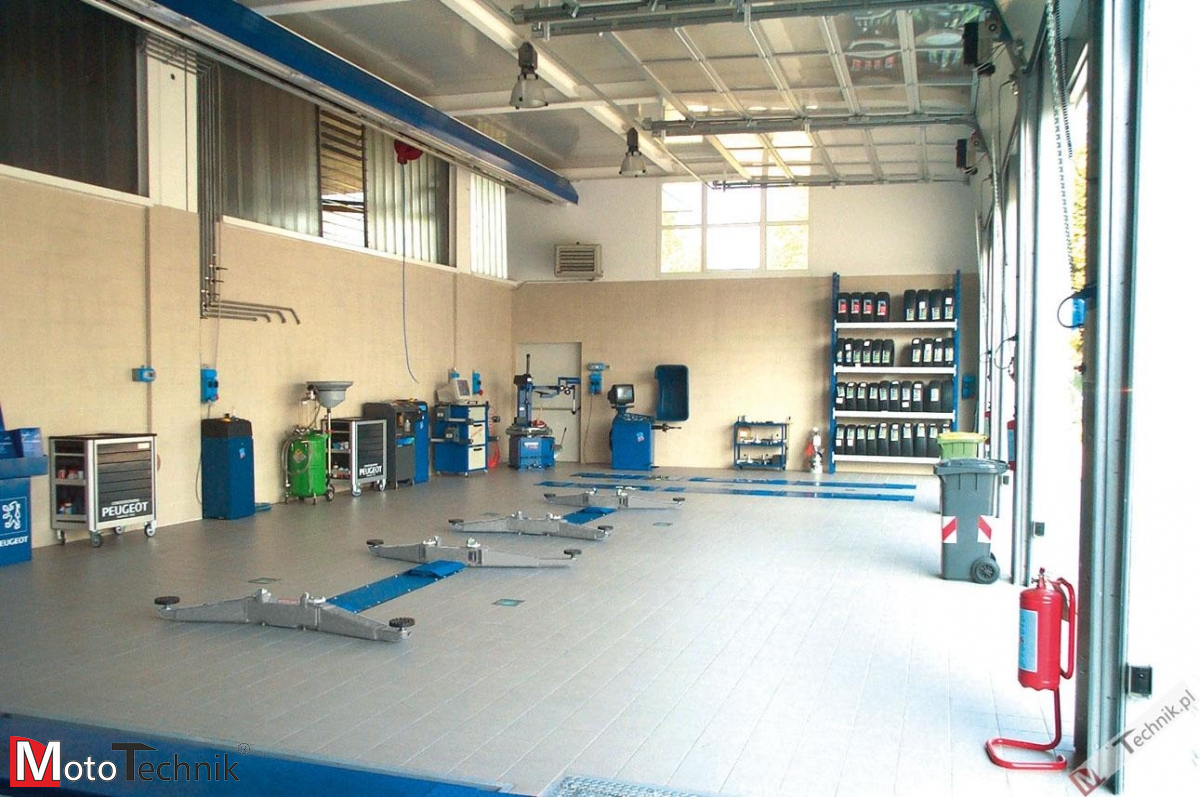

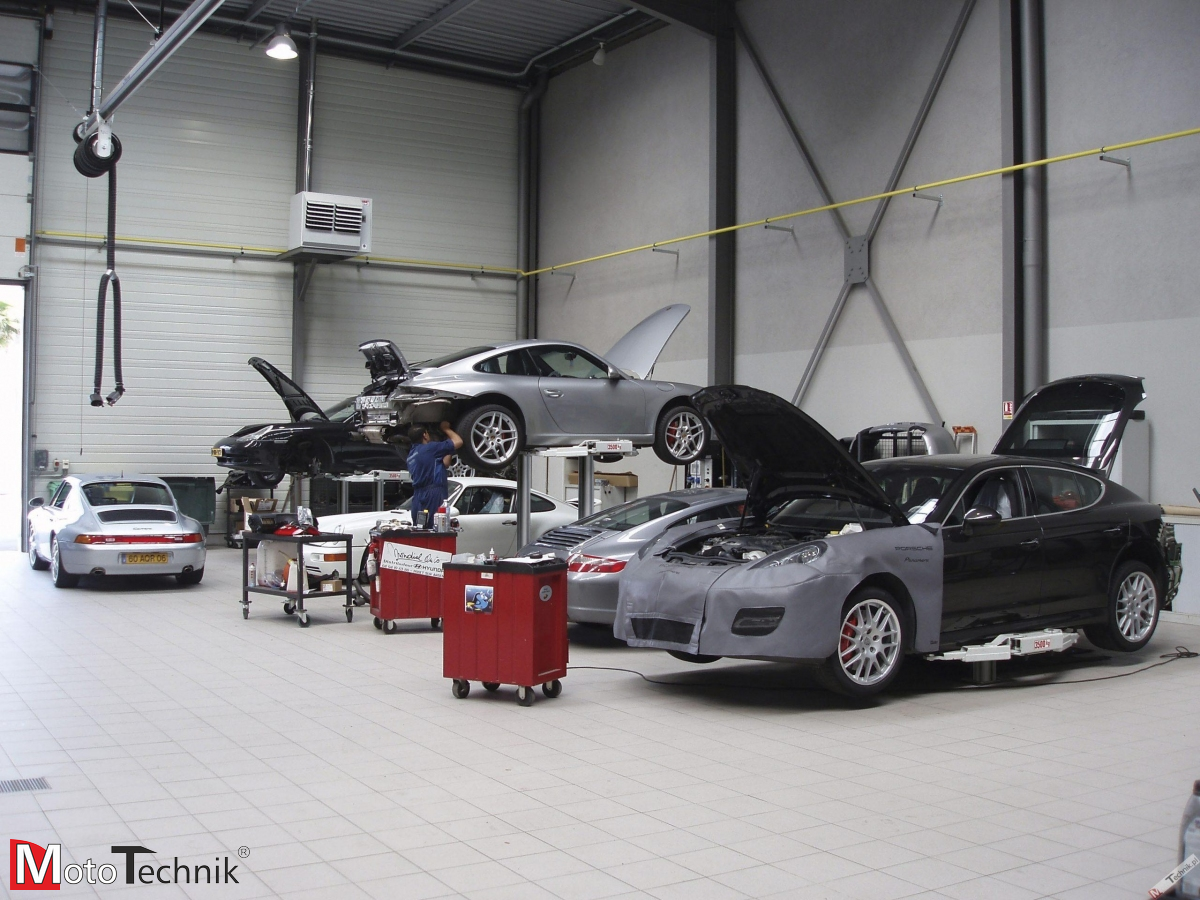

Podnośnik stemplowy, elektro-hydrauliczny RAVAGLIOLI - RAV1110 LR przeznaczony do podejmowania pojazdów osobowych o niskim prześwicie, SUV, terenowych i dostawczych o masie do 3500 kg.

Podnośnik ze zwiększonym rozstawem cylindrów i o niskiej wysokości podejmowania pojazdów.

Cechy podnośnika:

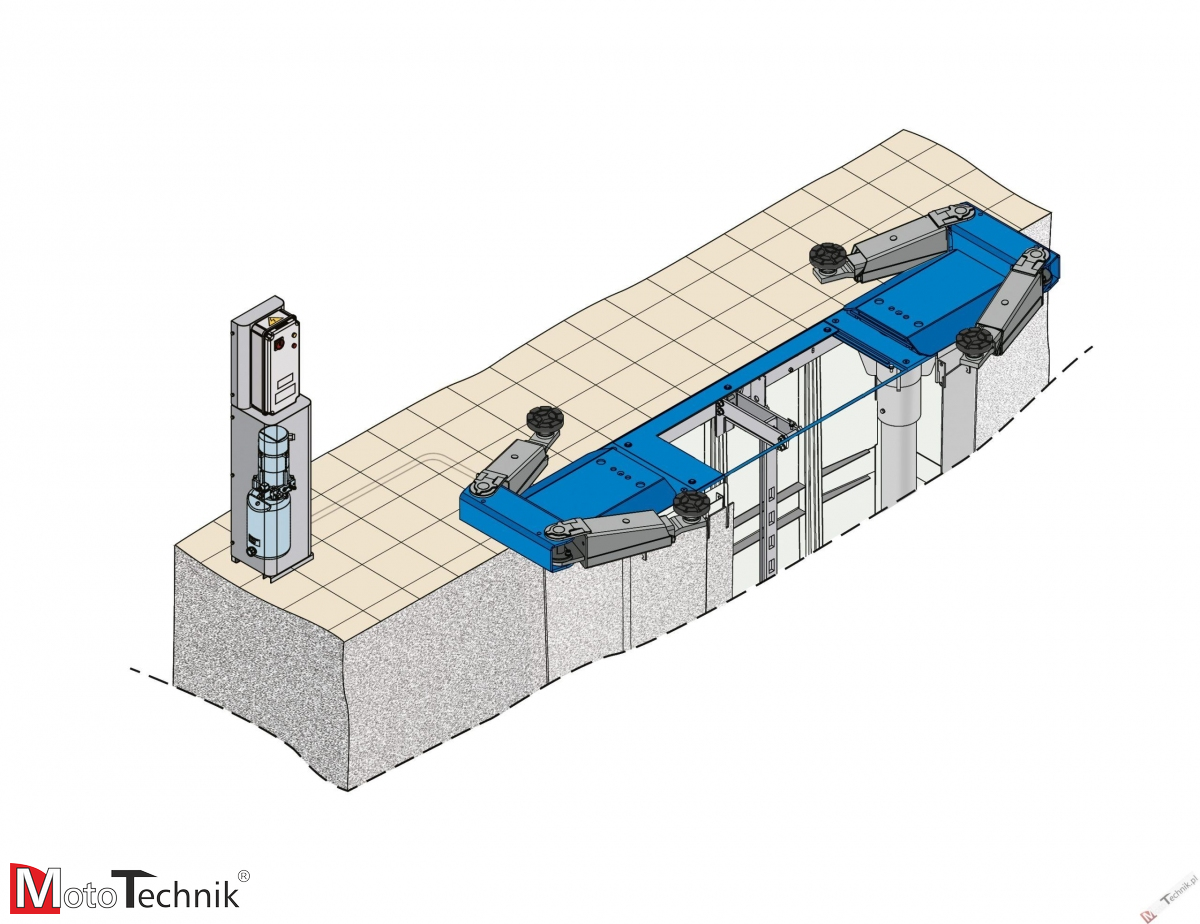

• elektro-hydrauliczny podnośnik przeznaczony do instalacji w posadzce,
• doskonała synchronizacja między cylindrami, niezależnie od rozkładu obciążeń,
• mechaniczne zabezpieczenia blokujące z pneumatycznym uwalnianiem, zapewniają maksymalne bezpieczeństwo podczas podnoszenia jak i w pozycji stojącej.
• wyposażony w zawór bezpieczeństwa aby zapobiec przeładowaniu lub w przypadku uszkodzenia cylindra podnoszącego,
• wszystkie części hydrauliczne, mechaniczne i elektryczne wyprodukowane zgodnie z europejskimi normami bezpieczeństwa ESS.

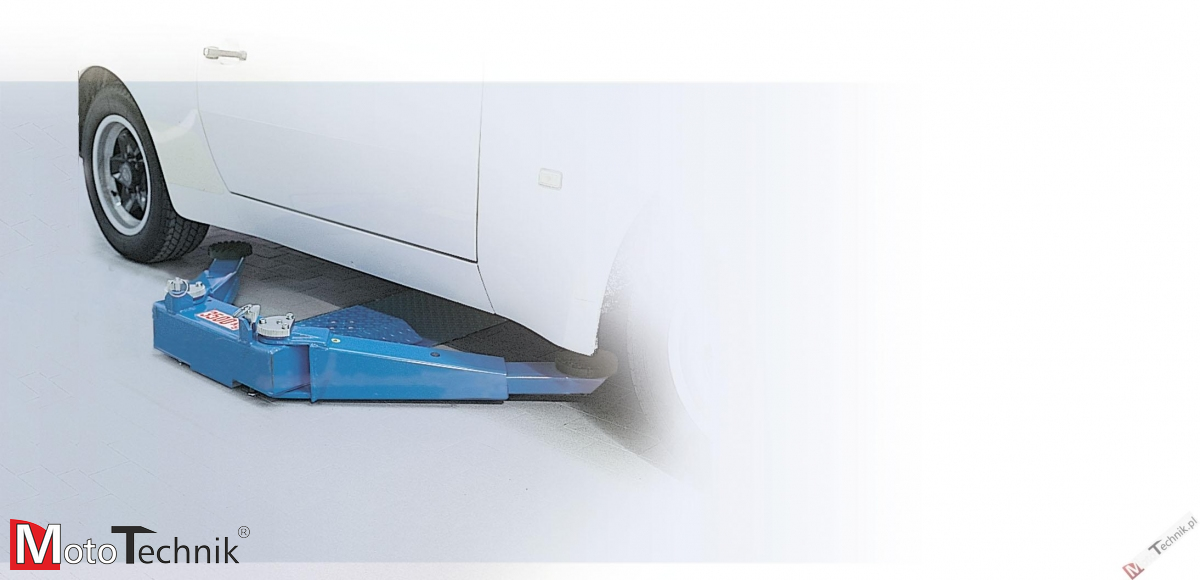

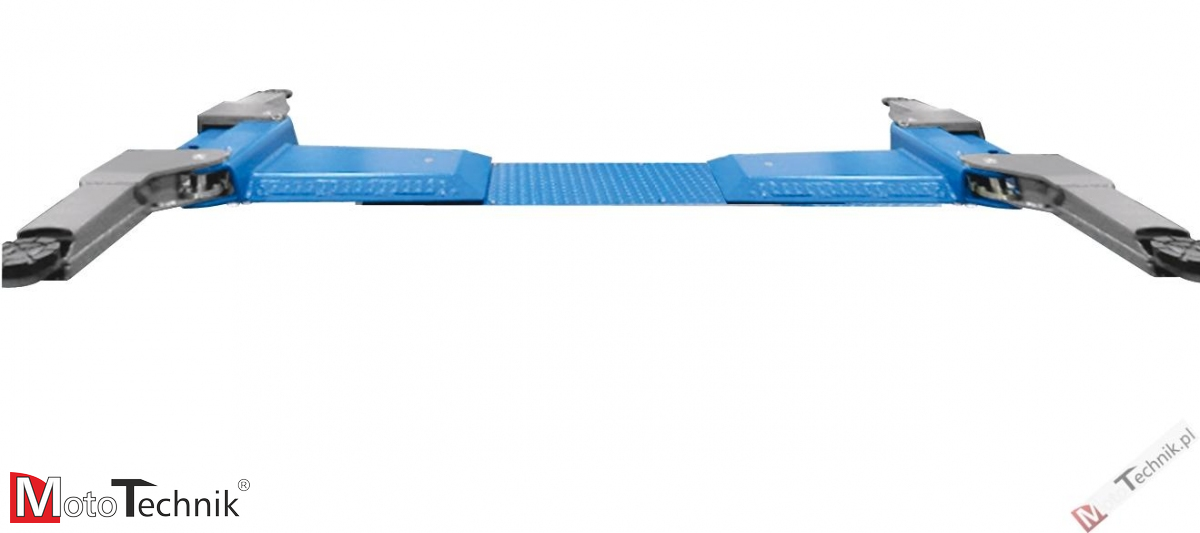

• podnośnik z 4 ramionami podnoszącymi o niskim profilu równoległym do podłogi
• minimalna wysokość podejmowania = 75 mm
• wolny dostęp do pojazdu z każdej strony

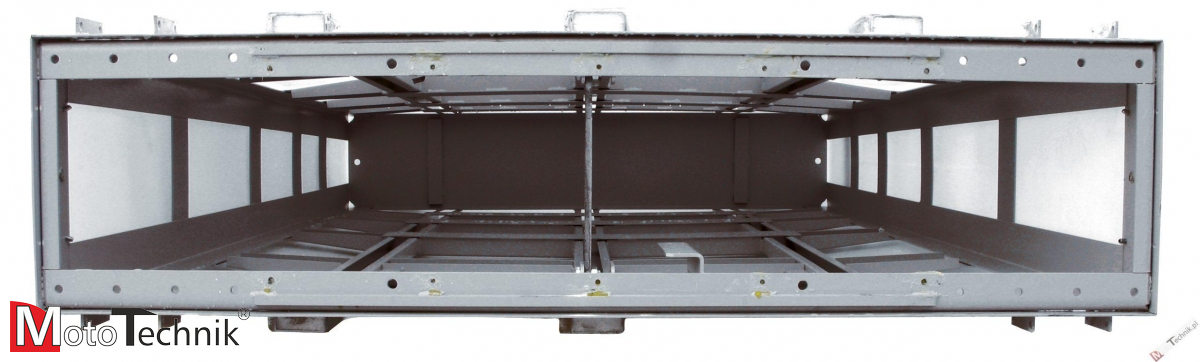

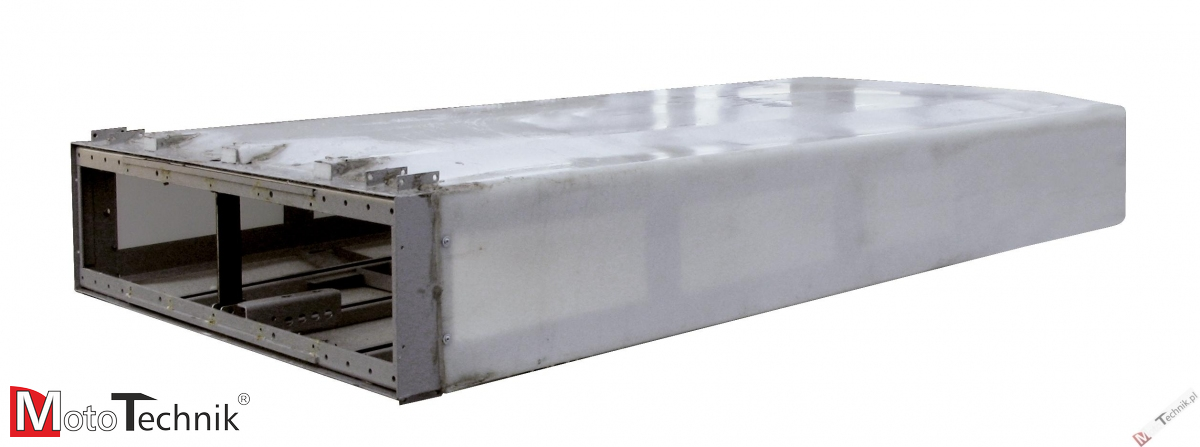

• podnośnik osadzony w wodoszczelnej kasecie (rama stalowa cynkowan ogniowo w obudowie z twardego tworzywa)
• w dolnej części ramy kasety znajduje się poprzeczka z podwójnym przegubem, aby wyeliminować wibracje
• sterowanie podnośnika niskonapięciowe (24V)

OPCJONALNIE: oddzielne sterowanie z zewnętrzną pompą hydrauliczną w wodoszczelnej obudowie - idealne rozwiązanie dla mokrych stref warsztau

Obciążenie podnośnika:

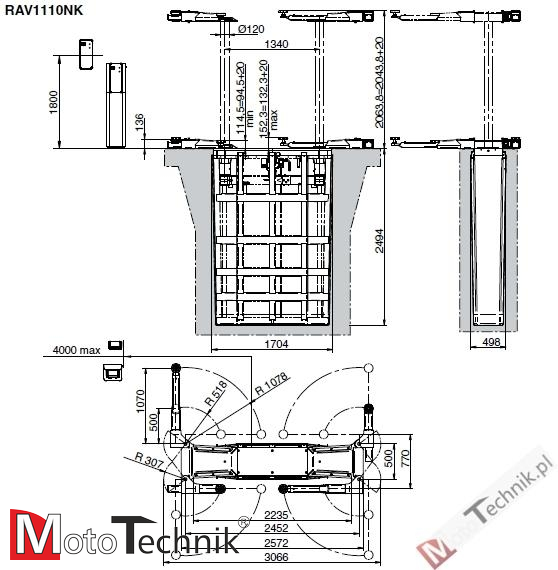

Wymiary podnośnika:

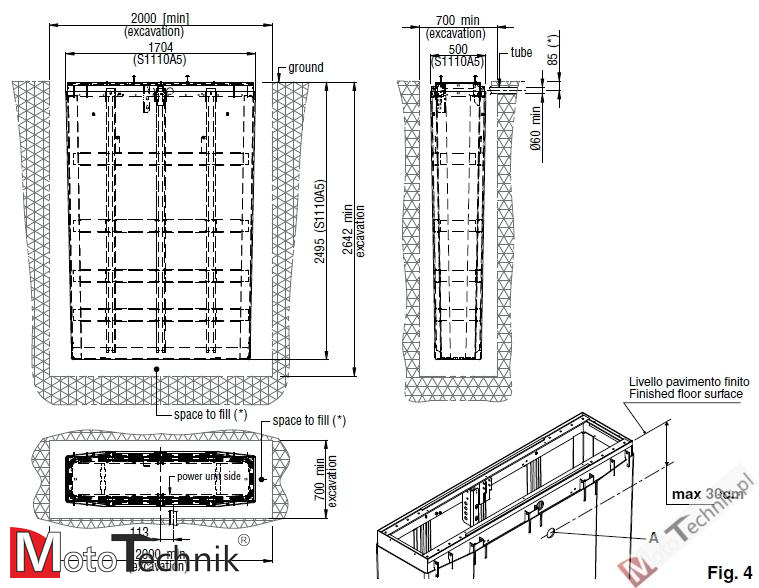

Wymiary kasety podnośnika:

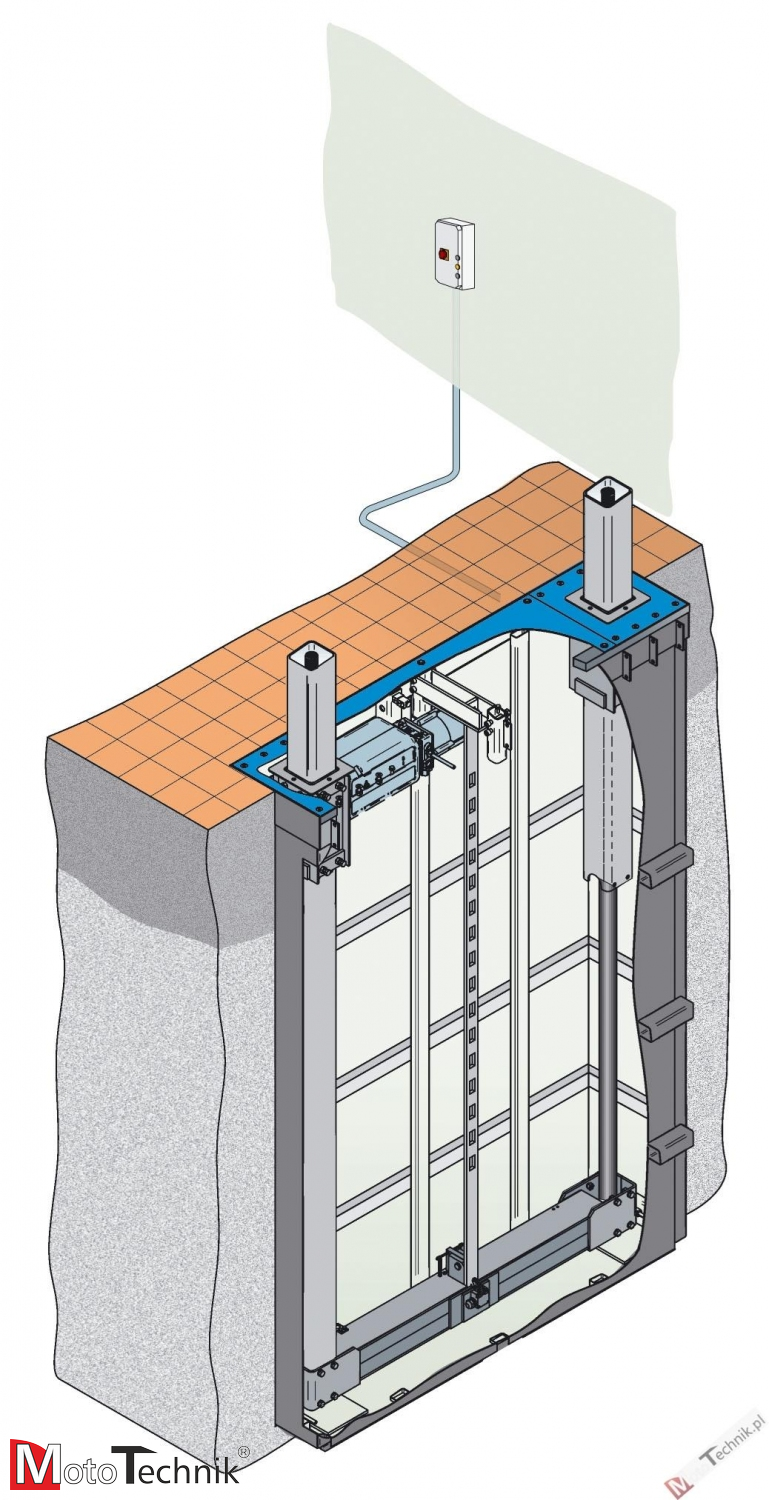

Posadowienie kasety podnośnika:

A - Poziom podłogi
B - Druty ø 10x 50cm łączące kasetę i siatkę zbrojeniową
C - Siatka zbrojeniowa zgrzewana ø4 / 150x150 mm
D - Posadzka
E - Wypełnienie piaskiem
F - Istniejące podłoże
G - Beton

Siły działające na podnośnik / kasetę (rys. A):

Wymagania do posadowienia podnośnika stemplowego RAVAGLIOLI:

Podnośnik powinien być zainstalowany na płaskim terenie, będącym w stanie obsłużyć obciążenia (zgodne z rys. A)
Minimalne wymagania podłoża:
a) klasa betonu C25/30 lub wyższy
b) minimalna grubość betonu odliczając inne okładzyny czy płytki 150 mm.
c) zbrojenie górne i dolne wykonane ze zgrzewanej siatki Ø4 / 150x150 mm lub zbliżone, z oczkami nie mniejszymi niż 250 mm.
d) nośność podłoża nie niższa niż 1,3 kg/cm2 powinna być zapewniona na minimalnej powierzchni 4,50x2,00 m, w którym nie ma dylatacji lub cięcia. W górnej siatce zbrojeniowej powinna być zachowana ciagłość.

Ostrzeżenia ogólne:

• minimalna nośność ziemi na dnie wykopu powinna być nie niższa niż 0.5 kg/cm2
• “poziom podłogi” oznacza końcową posadzkę wliczając kafelki czy też inne wykończenie (rys. posadowienia).
• nie ma zagrożenia spowodowanego innymi maszynami pracującymi w tym obszarze,
• obszar, w którym zostanie zainstalowane urządzenie nie jest narażony na wybuchowe, żrące i / lub toksyczne materiały
• odległość podnośnika od ścian i innych urządzeń musi wynosić co najmniej 70 cm.
• miejsce instalacji powinno być tak dobrane, że operator ma widoczność na urządzenie i obszar pracy podnośnika
