NUSSBAUM · Podnośniki stemplowe

Podnośnik stemplowy NUSSBAUM Top Lift 2.65 TLK (komplet) - ramiona 3-teleskopowe

dostępny od zaraz
152 500,00 PLNbrutto
123 983,74 PLN netto · faktura VAT
Dodaj do koszyka
Pomożemy dobrać urządzenie. Zadzwoń: 609 800 511 Zadaj pytanie
Nie wiesz, czy to właściwy model?
Porównaj urządzenia z tej kategorii.
Zobacz inne modele
OPIS PRODUCENTAPełny opis, wymiary i akcesoria

Podnośnik stemplowy z ramionami teleskopowymi · NUSSBAUM

NUSSBAUM Top Lift 2.65 TLK

Udźwig 6500 kg, podnoszenie do 1974 mm. Ustaw ramiona pod punktami podparcia pojazdu.

NUSSBAUM Top Lift 2.65 TLK to podnośnik stemplowy z dwoma cylindrami i łamanymi ramionami podnoszącymi. Ramiona mają trzy człony teleskopowe, a agregat hydrauliczny jest zabudowany w kasecie montażowej. W MotoTechnik prowadzimy własny serwis techniki warsztatowej i sprowadzamy części od producenta.

  • Serwis i części w Polsce
  • W technice warsztatowej od 2005 r.
  • 2 cylindry hydrauliczne

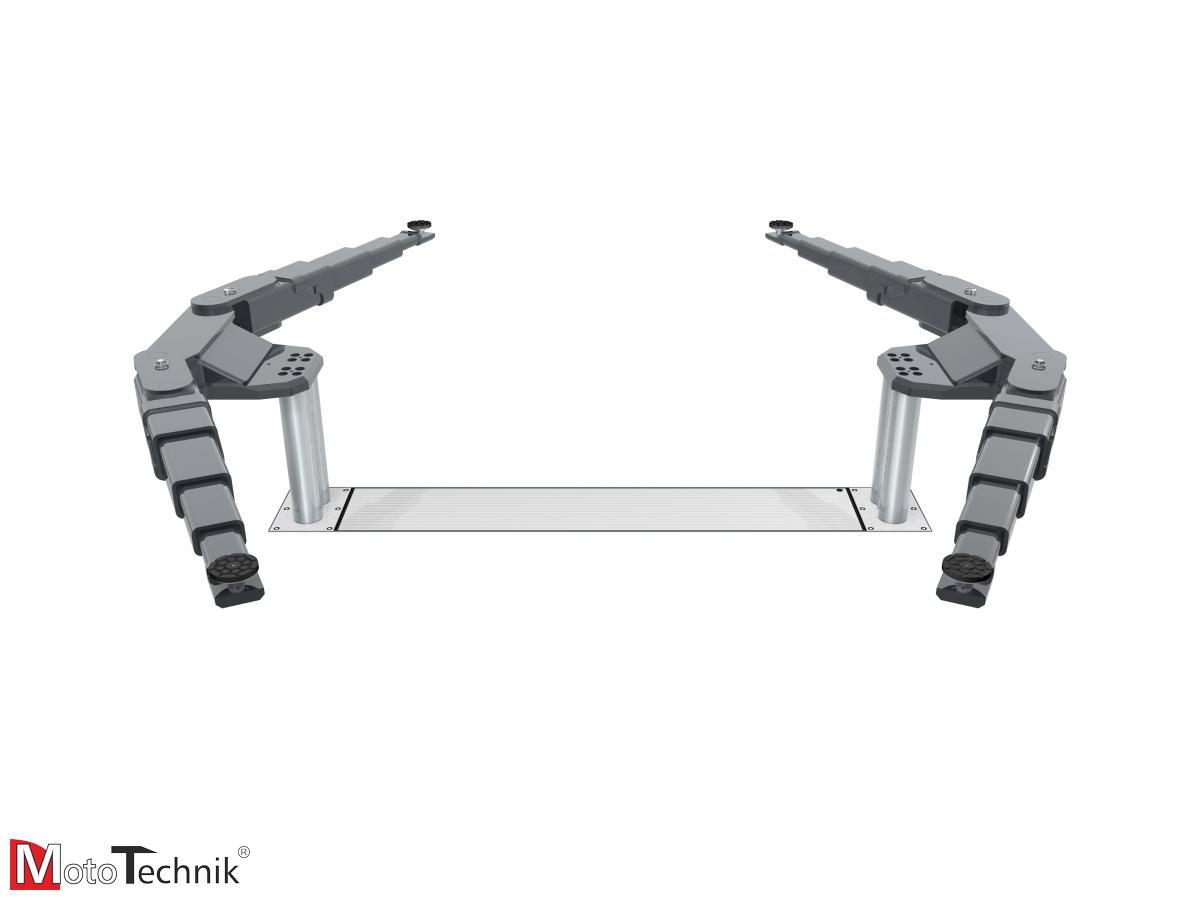

NUSSBAUM Top Lift 2.65 TLK, ramiona podnośnika stemplowego

Podparcie pojazdu i przygotowanie stanowiska

  • Punkty podparcia wypadają w różnych miejscach podwozia. Rozłóż łamane ramiona i wysuń ich człony pod punkty wskazane przez producenta pojazdu. Wysokość podparcia ustaw regulowanymi podporami teleskopowymi.
  • Podnosisz pojazd i zostajesz przy panelu sterującym. Agregat hydrauliczny pracuje cicho, a jego silnik jest zanurzony w oleju. Całość znajduje się wewnątrz kasety montażowej.
  • Przebudowujesz stanowisko z kanałem albo przygotowujesz nowe. Uwzględnij głębokość montażową 2408 mm i ustawienie kasety według aktualnego planu producenta. Przed betonowaniem porównaj układ stanowiska z planem fundamentu.

Gdy punkty podparcia leżą poniżej 150 mm, ten model nie pasuje wysokością podparcia. Porównaj RAVAGLIOLI 1155 LIKTA w tabeli niżej; sprawdź też jego udźwig i rozmieszczenie ramion.

Łamane ramiona z wysuwanymi członami

Dopasuj ustawienie ramion do rozmieszczenia punktów podparcia. Przed zakupem porównaj ich położenie z rysunkiem wymiarowym i zakresem w tabeli.

Cynkowana kaseta i zdejmowana pokrywa

Kaseta jest cynkowana obustronnie. Zdejmowana pokrywa daje dostęp do umieszczonego wewnątrz agregatu.

Przykręcane przewody hydrauliczne

Agregat i siłowniki łączą przewody odporne na korozję. Połączenie nie wykorzystuje luźnych przewodów elastycznych.

Chromowane rury prowadzące i trawersy

Utwardzane rury osłaniają siłowniki. Połączenie z cynkowanymi trawersami synchronizuje ruch podnośnika.

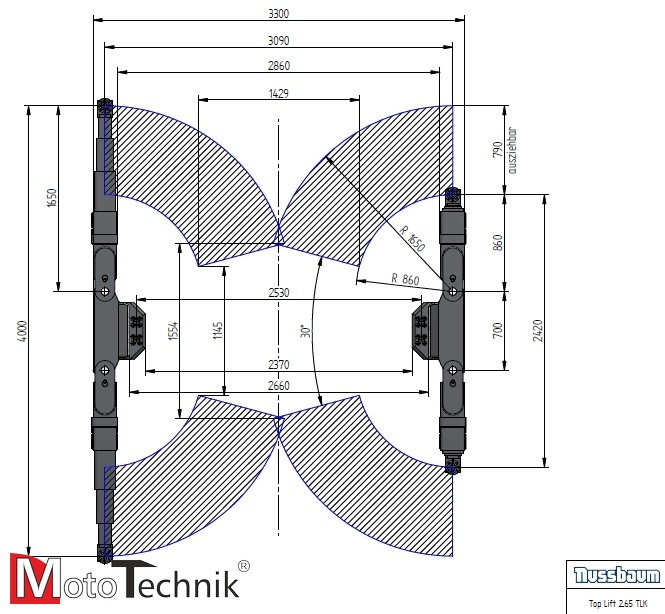

NUSSBAUM Top Lift 2.65 TLK, rysunek wymiarowy podnośnika stemplowego

Za co płacisz w tym modelu

Wybierz ten model, gdy potrzebujesz udźwigu 6500 kg i podparcia na łamanych ramionach teleskopowych. Kaseta ma stalowe profile 3 mm, podstawę 8 mm i mieści agregat hydrauliczny. Jeśli potrzebujesz zakresu ramion 0 - 1412 mm, porównaj NUSSBAUM Top Lift 2.40 TLK DG. Przy niższych punktach podparcia zobacz RAVAGLIOLI 1155 LIKTA z wysokością podejmowania 123 mm. Przed wyborem porównaj udźwig, geometrię ramion i plan fundamentu każdego rozważanego modelu.

Parametry techniczne

Indeks katalogowyNUSS-TL265TLK
Udźwig6500 kg
Wysokość podnoszenia1974 mm
Przybliżony czas podnoszenia35 s
Przybliżony czas opuszczania35 s
Najniższy punkt podparcia150 mm
RamionaŁamane, 3-teleskopowe
Zasięg ramion860 - 1650 mm
Szerokość przejazdowa2370 mm
Odległość między cylindrami2530 mm
Średnica tłoka prowadzącego123 mm
Głębokość montażowa2408 mm
Moc silnika3 kW
Zasilanie podnośnika380-415 V / 50 Hz, 3 ph
Profile stalowe kasety3 mm
Podstawa kasety8 mm
Przewody elektryczne panelu sterującego10 m
Liczba regulowanych podpór teleskopowych4
Zasilanie do przygotowania na stanowisku400 V / 50 Hz
Przewód zasilający do przygotowania5 x 2,5 mm²
Zabezpieczenie zasilania16 A, zwłoczne C
Przyłącze powietrza dla wersji z zapadkamiØ 6 mm, 6 - 10 bar
Masa1600 kg

Co dostajesz, co przygotowujesz na stanowisku

Dostajesz podnośnik z 2 siłownikami hydraulicznymi, belką poprzeczną i kasetą montażową. Ta oferta dotyczy ramion 3-teleskopowych; wykonanie platformy podnoszącej według zamówienia potwierdzi doradca: 609 800 511. W zestawie są wewnętrzny agregat hydrauliczny oraz zewnętrzny panel sterujący z przewodami elektrycznymi 10 m. Dostajesz też system CE-Stop i 4 regulowane podpory teleskopowe. Po Twojej stronie pozostają prace fundamentowe, ustawienie i zabetonowanie kasety zgodnie z aktualnymi planami producenta. Przygotuj zasilanie 400 V / 50 Hz, przewód 5 x 2,5 mm² i zabezpieczenie 16 A, zwłoczne C. Wersja z zapadkami wymaga przyłącza powietrza Ø 6 mm o ciśnieniu 6 - 10 bar. Podnośnik waży 1600 kg; do rozładunku i na czas montażu przygotuj wózek widłowy.

Pytania przed zakupem

Czy ramiona pasują do moich pojazdów? Pomiar w 2 minuty

Krok 1: zmierz wysokość punktów podparcia pojazdu i porównaj z najniższym punktem podparcia 150 mm. Krok 2: porównaj szerokość pojazdu z szerokością przejazdową 2370 mm. Krok 3: sprawdź rozmieszczenie punktów podparcia względem ramion na rysunku wymiarowym. Zasięgu ramienia nie traktuj jako odległości między punktami podparcia; porównaj geometrię na rysunku.

Co przygotować przed montażem na istniejącym stanowisku?

Kaseta wymaga ustawienia i zabetonowania według aktualnych planów oraz wytycznych producenta. Głębokość montażowa wynosi 2408 mm, a podnośnik wymaga zasilania trójfazowego. Przygotuj też wózek widłowy do rozładunku i prac montażowych. Zanim rozpoczniesz przebudowę kanału lub posadzki, sprawdź aktualny plan fundamentu.

Co, jeśli coś się zepsuje?

Dzwonisz do naszego serwisu (609 800 204). Naprawy gwarancyjne i pogwarancyjne robimy u siebie, a części sprowadzamy od producenta; termin potwierdza serwis przy zgłoszeniu.

Jaka gwarancja i co z reklamacją?

Klient indywidualny ma 2 lata odpowiedzialności sprzedawcy za zgodność towaru z umową (regulamin sklepu). Okres i zakres gwarancji producenta dla tego modelu potwierdza doradca handlowy przed zamówieniem (609 800 511). Klient indywidualny może też zwrócić towar w 14 dni bez podania przyczyny (koszt odesłania po stronie klienta). Naprawy gwarancyjne i pogwarancyjne wykonuje nasz serwis, a termin sprowadzenia części potwierdza serwis przy zgłoszeniu.

Jak dojedzie przesyłka?

Wysyłamy w każdy dzień roboczy. Sposób i koszt dostawy tego produktu widzisz w ramce pod ceną.

Kupuję na firmę. Dostanę fakturę VAT?

Tak. Sprzedajemy warsztatom, firmom i klientom indywidualnym, z fakturą VAT. Płacisz przez Przelewy24 albo przelewem. Doradca handlowy (609 800 511) potwierdzi też, czy ten wariant pasuje do Twojego stanowiska.

Porównaj zakres i budowę ramion

ModelRamionaZasięg ramionDla kogo
NUSS-TL265TLKŁamane, 3-teleskopowe860 - 1650 mmDo podparcia na łamanych ramionach; wymagania stanowiska znajdziesz w tabeli powyżej
NUSS-TL255TLK3-teleskopowe860 - 1650 mmDo porównania wersji z takim samym zasięgiem ramion; pozostałe parametry sprawdź na karcie modelu
NUSS-TL240TLK-DGŁamane, dwuteleskopowe0 - 1412 mmDo punktów podparcia wymagających krótszego ustawienia ramion
RAV-RAV1155LIKTA4 długie ramiona750 - 1450 mmDo porównania przy niższych punktach podparcia; wysokość podejmowania sprawdź na karcie modelu

NUSSBAUM Top Lift 2.65 TLK z naszym serwisem w Polsce

Wybierz ten model do stanowiska z łamanymi ramionami; naprawy gwarancyjne i pogwarancyjne wykonujemy u siebie. Przed przygotowaniem przyłącza powietrza obecność zapadek w zamawianym wariancie potwierdzi doradca: 609 800 511.

Dlaczego ten podnośnik warto kupić u MotoTechnik

NUSSBAUM w naszej dystrybucji

Marka NUSSBAUM jest w wykazie dystrybucji na naszej stronie Certyfikaty: zobacz dokumenty.

Własny serwis techniki warsztatowej

Naprawy gwarancyjne i pogwarancyjne wykonuje nasz serwis techniki warsztatowej. Nie odsyłamy Cię do producenta: zgłoszenie, diagnoza i naprawa są u nas. Serwis: 609 800 204.

Części zamienne na zamówienie

Części zamienne sprowadzamy od producenta; dostępność i termin potwierdza serwis przy zgłoszeniu.

W technice warsztatowej od 2005 roku

Sprzedajemy, montujemy i serwisujemy wyposażenie warsztatów od 2005 r. Prowadzimy też własny serwis samochodów ciężarowych i osobowych.

Wysyłamy w każdy dzień roboczy; sposób i koszt dostawy dla tego produktu widzisz pod ceną. Płatność: Przelewy24 albo przelew, faktura VAT.


Produkt można również zakupić na raty lub przez leasing. W tej sprawie proszę o bezpośredni kontakt z nami telefonicznie lub mailowo.
DANE TECHNICZNE

Parametry

Podstawowe
Udźwig:6500 kg
Wysokość podnoszenia:1974 mm
Czas podnoszenia:35 s
Czas opuszczania:35 s
Wysokość podejmowania pojazdów:150 mm
Zasięg ramion:860 - 1650 mm
Szerokość przejazdowa:2370 mm
Odległość cylindrów:2530 mm
Głębokość instalacji:2408 mm
Moc:3 kW
Zasilanie:380-415 V 3ph/50 Hz
