Podnośnik stemplowy NUSSBAUM Top Lift 2.55 TLK (komplet) - ramiona 3-teleskopowe

Indeks: NUSS-TL255TLK
Producent: NUSSBAUM

Status: dostępny na zamówienie
Netto: 105 284,55 PLN Brutto: 129 500,00 PLN
Ilość

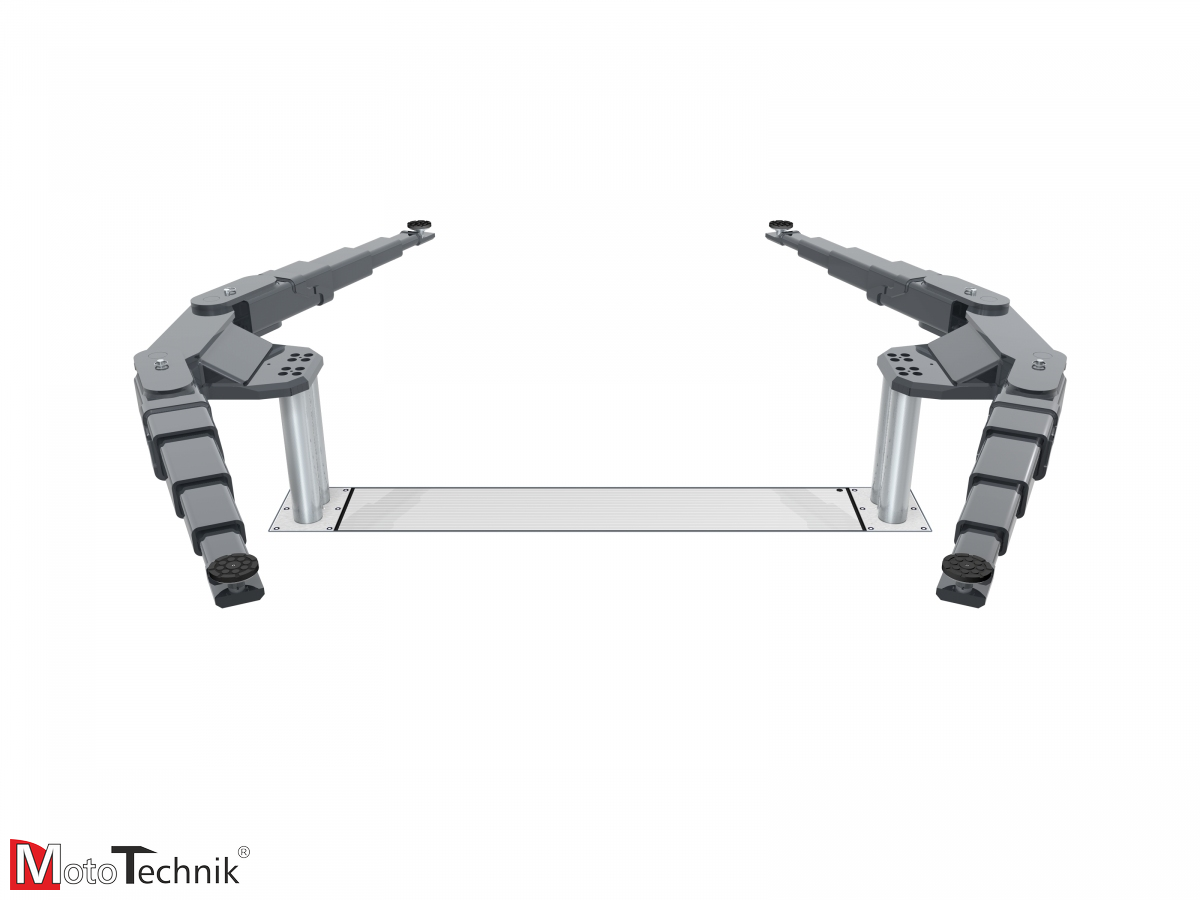

NUSSBAUM - podnośnik stemplowy TOP LIFT 2.55 TLK (ramiona 3-teleskopowe)

Cechy:

  • Podnośnik stemplowy z dwoma cylindrami i łamanymi ramionami podnoszącymi.
  • Ramiona 3-teleskopowe o zasięgu: 860 - 1650 mm
  • Obustronnie cynkowana kaseta montażowa (profile stalowe 3 mm, podstawa 8 mm).
  • Bardzo cichy agregat hydrauliczny z silnikiem zanurzonym w oleju, zintegrowany w kasecie montażowej.
  • Przykręcane, odporne na korozję przewody hydrauliczne łączące agregat z siłownikami (brak luźnych, elastycznych przewodów).
  • Łatwy demontaż pokrywy kasety.
  • Siłowniki chronione wewnątrz utwardzanych, chromowanych rur prowadzących (o średnicy 123 mm).
  • Rury prowadzące przykręcone do cynkowanych trawersów zapewniają synchronizację ruchów podnośnika i zabezpieczają przed obracaniem się najazdów.

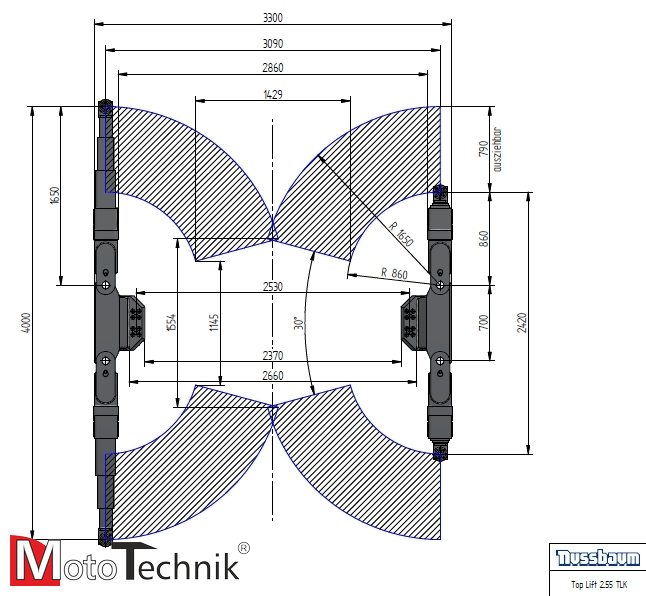

Ruch ramion:



Dane techniczne:

Parametr 2.55 TLK
Udźwig [kg] 5500
Wysokość podnoszenia [mm] 1974
Czas podnoszenia (przybliżony) [s] 35
Czas opuszczania (przybliżony) [s] 35
Najniższy punkt podparcia [mm] 150
Zasięg ramion [mm] 860 - 1650
Szerokość przejazdowa [mm] 2370
Odległość między cylindrami [mm] 2530
Średnica tłoka prowadzącego [mm] 123
Głębokość montażowa [mm] 2408
Silnik [kW] 3
Zasilanie [V / Hz]  380-415 V / 50 Hz, 3 ph

Akcesoria (opcjonalne do oddzielnego zamówienia):

Zakres dostawy:
  • Podnośnik z 2 siłownikami hydraulicznymi i belką poprzeczną, platformą podnoszącą wg zamówienia oraz kasetą montażową.
  • Wewnętrzny agregat hydrauliczny i zewnętrzny panel sterujący z przewodami elektrycznymi o długości 10 m.
  • System CE-Stop jako standardowe wyposażenie wszystkich odmian
  • 4 regulowane podpory teleskopowe

Do przygotowania przez Klienta:

  • Prace fundamentowe, w tym ustawienie i zabetonowanie kasety montażowej zgodnie z aktualnymi planami fundamentów i wytycznymi Producenta
  • Zasilanie 400V 50 Hz, przewód 5 x 2,5 mm2, zabezpieczenie 16A zwłoczne C.
  • Przyłącze sprężonego powietrza Ø 6 mm, 6 – 10 bar (dla wersji z zapadkami)
  • Wózek widłowy do rozładunku i na czas montażu podnośnika
Podstawowe
Udźwig:5500 kg
Wysokość podnoszenia:1974 mm
Czas podnoszenia:35 s
Czas opuszczania:35 s
Wysokość podejmowania pojazdów:150 mm
Zasięg ramion:860 - 1650 mm
Szerokość przejazdowa:2370 mm
Odległość cylindrów:2530 mm
Głębokość instalacji:2408 mm
Moc:3 kW
Zasilanie:380-415 V 3ph/50 Hz
Nazwa pliku Odnośnik Opis
NB_TopLift255TLK_rys.pdf Pobierz plik
Nussbaum_TopLift_255TLK_above_EN.pdf Pobierz plik
