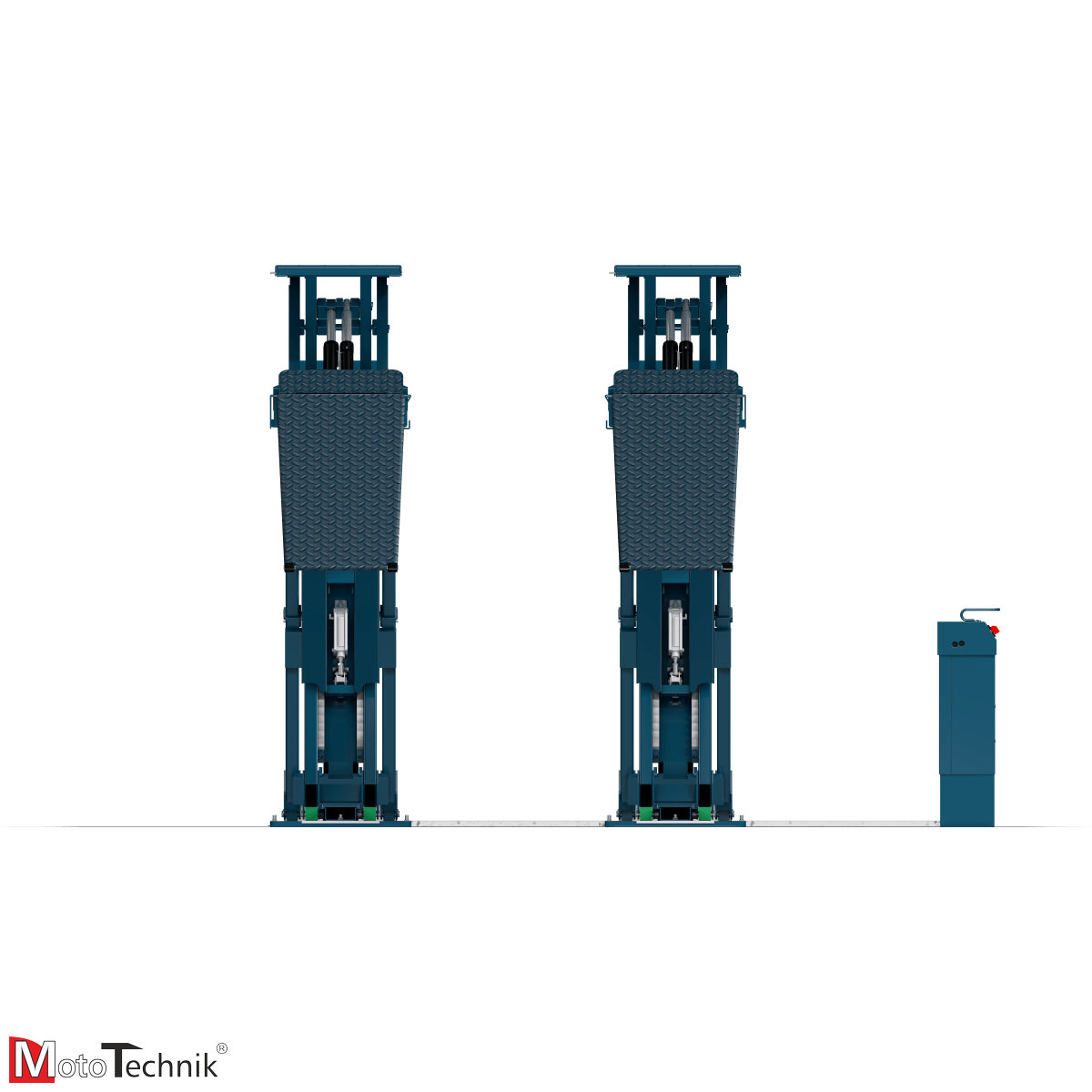

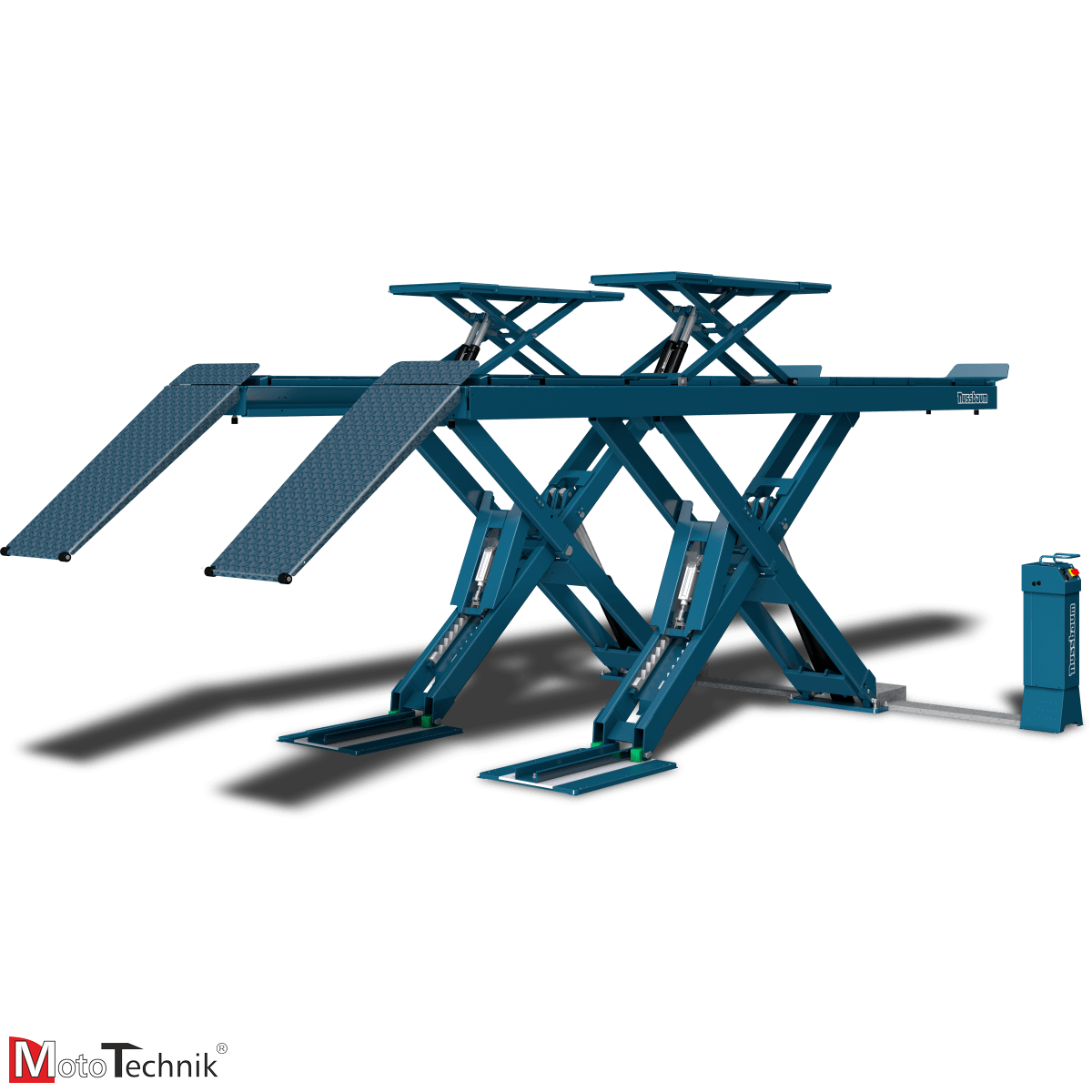

Podnośnik nożycowy diagnostyczny NUSSBAUM UNI Lift 5000 NT AMS PLUS IG w posadzce

Indeks: UNI050.12501351D
Producent: NUSSBAUM

Status: dostępny na zamówienie
Netto: 110 487,80 PLN Brutto: 135 900,00 PLN
Ilość

Podnośnik nożycowy Nussbaum Uni Lift 5000 NT AMS PLUS IG

Przeznaczony do obsługi samochodów osobowych i dostawczych o masie do 5000 kg (w zależności od wersji podnośnia).

Podnośnik występuje z platformami o długości 5000 mm. Można go montować na posadce lub opcjonalnie w wersji do zamontowania w zagłębieniu w posadce.

Podnośnik występuje w wersjach:

  1. STANDARDOWY - UNI LIFT 5000 NT - o udźwigu do 5000 kg, wyposażony w płaskie platformy.
  2. STANDARDOWY - UNI LIFT 5000 NT PLUS - o udźwigu do 5000 kg, wyposażony w podnośnik podprogowy z regulowanymi platformami o udźwigu do 3500 kg.
  3. DIAGNOSTYCZNY - UNI LIFT 5000 NT AMS - o udźwigu do 5000 kg, wyposażony w płyty odprężne i miejsca na obrotnice.
  4. DIAGNOSTYCZNY - UNI LIFT 5000 NT AMS PLUS - o udźwigu do 5000 kg, wyposażony w płyty odprężne, miejsca na obrotnice i podnośnik podprogowy z regulowanymi platformami o udźwigu 3500 kg.

Cechy:

  • Podnośnik nożycowy z dwoma niezależnymi układami hydraulicznymi zapewniającymi bezpieczeństwo i idealną synchronizację.
  • Żadnych mechanicznych połączeń pomiędzy platformami i mechanizmami nożycowymi - pełny dostęp do pojazdu.
  • Długie płaskie platformy również do samochodów dostawczych (5000 mm).
  • Bardzo niska wysokość platform od podłoża 195 mm (w wersji AMS z podnośnikiem podprogowym 245 mm)
  • System w pełni hydrauliczny bez elementów elektronicznych i sprężonego powietrza (brak zapadek).
  • Kompaktowy agregat hydrauliczny z silnikiem zanurzonym w oleju, cicha praca podnośnika.
  • Doskonałe wypoziomowanie dzięki podwójnemu systemowi hydraulicznemu z dwoma niezależnymi obwodami.
  • Krótkie czasy podnoszenia i opuszczania pojazdu (35 s/29 s)

Wymiary:

Fundament:

Pod podnośnik wymagany jest jednolity fundament o min. grubości 160 mm wykonany w klasie B 25.

Grubość warstwy nawierzchniowej w przypadku posadzki wykonanej np. z jastrychu, płytek, powłoki z tworzywa sztucznego itp., nie powinna przekraczać 50 mm. Głębokość zagłębienia kotwy w warstwie betonowej fundamentu powinna wynosić min. 110mm.

Technologia NT

Opiera się na dwóch niezależnych systemach hydraulicznych gwarantujących bezpieczne podnoszenie i opuszczanie pojazdu, jak również niezawodną synchronizację ramion. Sprawdzony system bezpieczeństwa w technologii NT Nussbaum sprawia, iż podnośnik pod obciążeniem jest zabezpieczony na dowolnej wysokości, bez konieczności stosowania zapadek i synchronizacji za pomocą lin. Zastosowany w podnośniku system hydrauliczny sam się odpowietrza podczas pracy (osiągając górne położenie podnośnika następuje całkowite wyprowadzenie powietrza z siłowników). W podnośniku tłoki chowają się do cylindrów i są całkowicie chronione w kolumnach co zdecydowanie wydłuża ich żywotność i bezawaryjną pracę.


HyperFlow® automatycznie kontroluje synchronizację siłowników w Twoim podnośniku. Podczas każdego pełnego procesu podnoszenia, ciśnienie oleju hydraulicznego w siłownikach jest regulowane. Eliminuje to konieczność pracochłonnego odpowietrzania instalacji hydraulicznej przy jednoczesnej dokładnej synchronizacji (równomierne i synchroniczne podnoszenie wszystkich cylindrów jest gwarantowane przez bardzo długi czas).
HyperFlow® daje jeszcze większe bezpieczeństwo: Jesteś zawsze pewny, że siłowniki w Twoim podnośniku działają w 100% synchronicznie a samochód na podnośniku jest w idealnym poziomie. Dzięki HyperFlow® zwiększasz wydajność pracy: nie tracisz więcej czasu na kontrolę i uzupełnianie oleju hydraulicznego czy ręczne ustawianie równobieżności. Siłowniki synchronizują się samoczynnie, kompensacja ciśnienia oleju hydraulicznego odbywa się także samoczynnie więc w tym przypadku również nie tracisz czasu na zbędne prace regulacyjne. Dzięki HyperFlow® nie potrzebne są już liny czy łańcuchy do synchronizacji, które stosowane są w konwencjonalnych podnośnikach. Podnośnik hydrauliczny z HyperFlow® gwarantuje dużo dłuższą

Dane techniczne:

Zakres dostawy:

  • Podnośnik z najazdami, jednostka hydrauliczna umieszczona z przodu po lewej stronie (patrząc w kierunku jazdy), długość przewodów hydraulicznych 1m.
  • Wersja do montażu powyżej poziomu posadzki: 2 rampy najazdowe z pokryciem aluminiowym o długości około 1250 mm, 2 zabezpieczenia przed stoczeniem, wersja do montażu w zagłębieniu posadzki: 4 rampy najazdowe dostosowane do montażu podnośnika w zagłębieniu.
  • Wersje „Plus” oraz „Plus AMS” – 1 zestaw (tj. 4 sztuki) podkładek polimerowych o wymiarach 100 x 150 x 340 mm.
  • 2 rampy najazdowe o długości 1250 mm.

Do przygotowania przez Klienta:

  • Fundament zgodny z rysunkiem (beton C20/25)
  • Zasilanie 400V 50 Hz, przewód 5 x 2,5 mm2, zabezpieczenie 16A zwłoczne.
  • Przyłącze sprężonego powietrza 6 – 10 bar (niezbędne do wersji AMS dla zapadki)
  • Wózek widłowy do rozładunku
Podstawowe
Udźwig:5000 kg
Udźwig podnośnika podprogowego:3500 kg
Wysokość podnoszenia:1920 mm
Czas podnoszenia:36 s
Czas opuszczania:29 s
Wysokość najazdowa:245 mm
Szerokość między platformami:850 - 950 mm
Długość najazdów:305 mm
Szerokość platform:635 mm
Długość platform:5000 mm
Szerokość całkowita:2220 mm
Moc silnika:3 kW
Zasilanie:380-415 V 3ph/50 Hz
Waga:2880 kg
