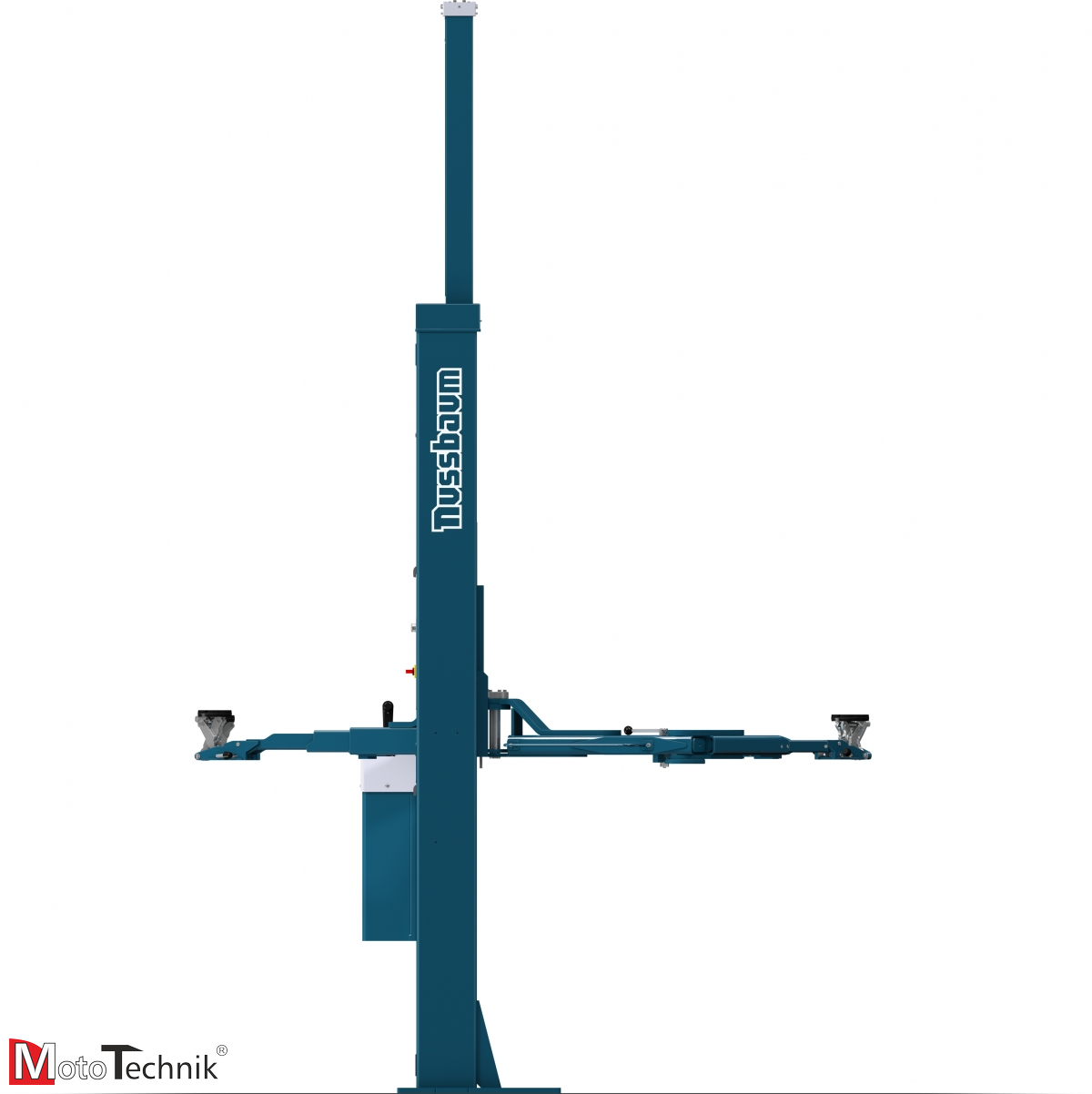

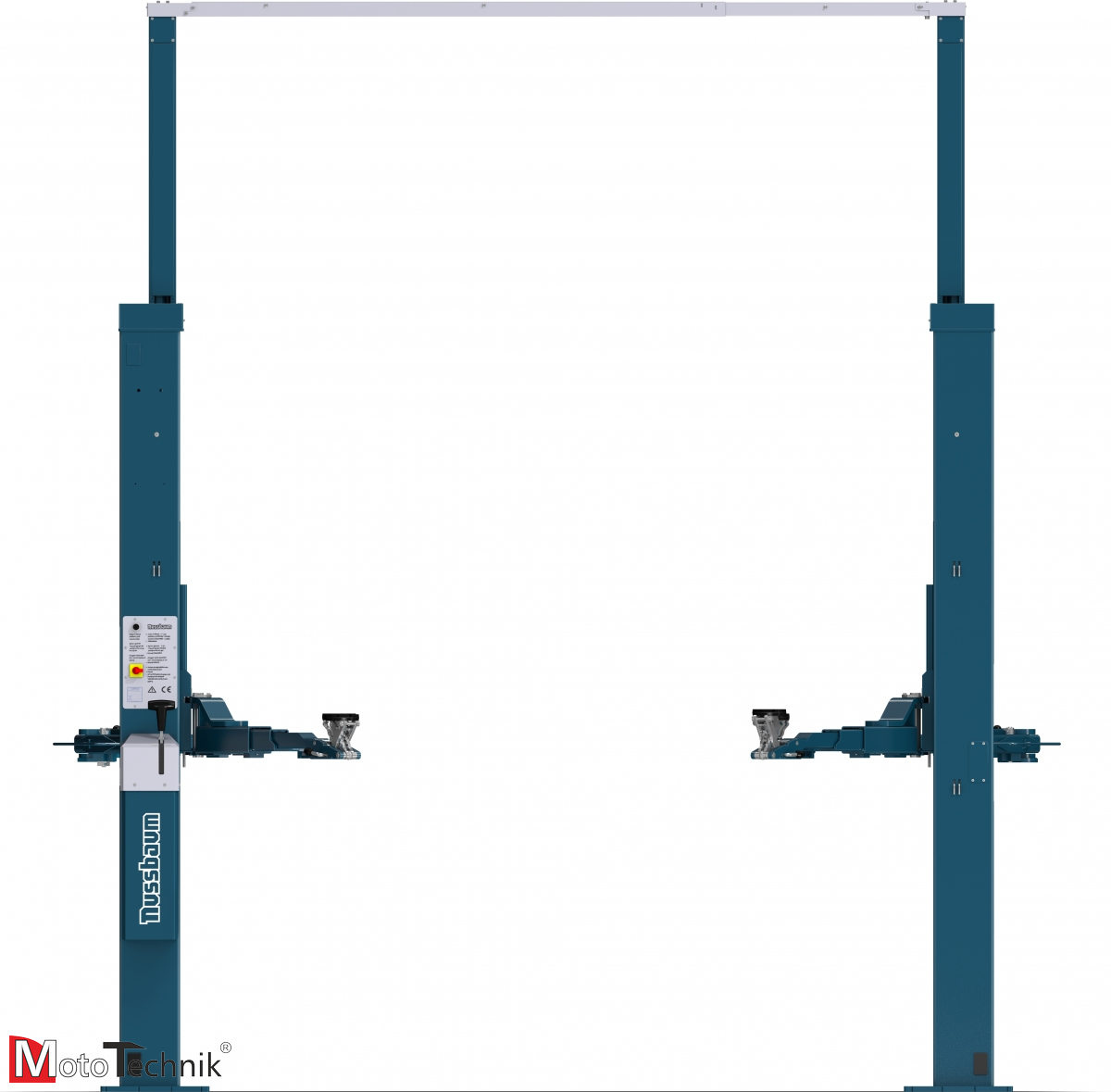

Podnośnik dwukolumnowy elektro-hydrauliczny Nussbaum Power Lift HF 3S 3500 OTTO MM (MiniMax)

Wykonany w Technologii NT, przeznaczony do obsługi pojazdów osobowych i dostawczych o masie do 3500 kg.

Podnośnik ma asymetryczną budowę, dzięki czemu ułatwiony jest dostęp do kabiny pojazdu. Wyposażony w podwójne ramiona o niskim punkcie podnoszenia i obracane w zakresie 180 stopni. Sterowanie podnośnikiem zintegrowane jest z kolumnami i jest wbudowane w kolumnę podnośnika. Elektroniczna synchronizacja pozwala na równomierne podnoszenie wózków nośnych. Podnośnik jest zaopatrzony w gniazdko 230V i szybkozłącze sprężonego powietrza (wbudowane w jedną kolumnę podnośnika). Silnik zabudowany jest w kolumnie i zanurzony w oleju, co czyni go bardzo cichym i niezawodnym przez długie lata pracy.

Podnośnik wyposażony jest w 3 systemy bezpieczeństwa: 2 obwody hydrauliczne z elektrozaworami oraz automatyczne elektromagnetyczne zapadki bezpieczeństwa (brak stukania podczas podnoszenia i opuszczania pojazdu).

Czym zapadka bezpieczeństwa Nussbaum różni się od konwencjonalnych systemów bezpieczeństwa?
Podczas procesu podnoszenia zapadka bezpieczeństwa Nussbaum automatycznie zabezpiecza pojazd w odstępach co 100 mm aż do maksymalnej wysokości podnoszenia 1995 mm. Wyłącznik bezpieczeństwa przymocowany jest do kolumny sterującej i umożliwia dodatkowe ręczne ustawienie podnośnika (pojazdu na podnośniku) na zapadce. W przeciwieństwie do konwencjonalnych podnośników 2-kolumnowych, zapadka bezpieczeństwa nie wydaje żadnego kliknięcia podczas podnoszenia i opuszczania, co jest typowe dla tego rodzaju innych podnośników. Pojazd można opuścić natychmiast po zwolnieniu zapadki, bez konieczności uprzedniego podniesienia go z zapadki.

Podnośnik ten jest w pełni hydrauliczny, bezobsługowy o szybkim podnoszeniu i opuszczaniu pojazdu. Bardzo łatwy i komfortowy w obsłudze. Podnoszenie i opuszczanie pojazdu odbywa się za pomocą ergonomicznej dźwigni. Podnośnik ten posiada płynną regulacją opuszczania i podnoszenia oraz regulację prześwitu między ramieniem i pojazdem.

• Brak ramy - wolny przejazd
• Asymetryczna budowa - dostęp do drzwi pojazdu z obu stron
• Automatyczna blokada ramion
• Napęd elektro-hydrauliczny za pomocą silnika zanurzonego w oleju
• Cicha praca podnośnika
• Szybkość podnoszenia (23 s) i opuszczania (14 s)
• Płynna regulacja podnoszenia i opuszczania pojazdu za pomocą dźwigni sterującej
• Bardzo niskie koszty utrzymania oraz praktycznie nie zużywający się układ hydrauliczny
• System samo-oczyszczający układ hydrauliczny
• Każda jednostka napędowa i każdy cylinder hydrauliczny są testowane przed wysyłką
• Opracowany i wyprodukowany w Niemczech
• Regulowana wysokość podejmowania pojazdu: 90 - 185 mm

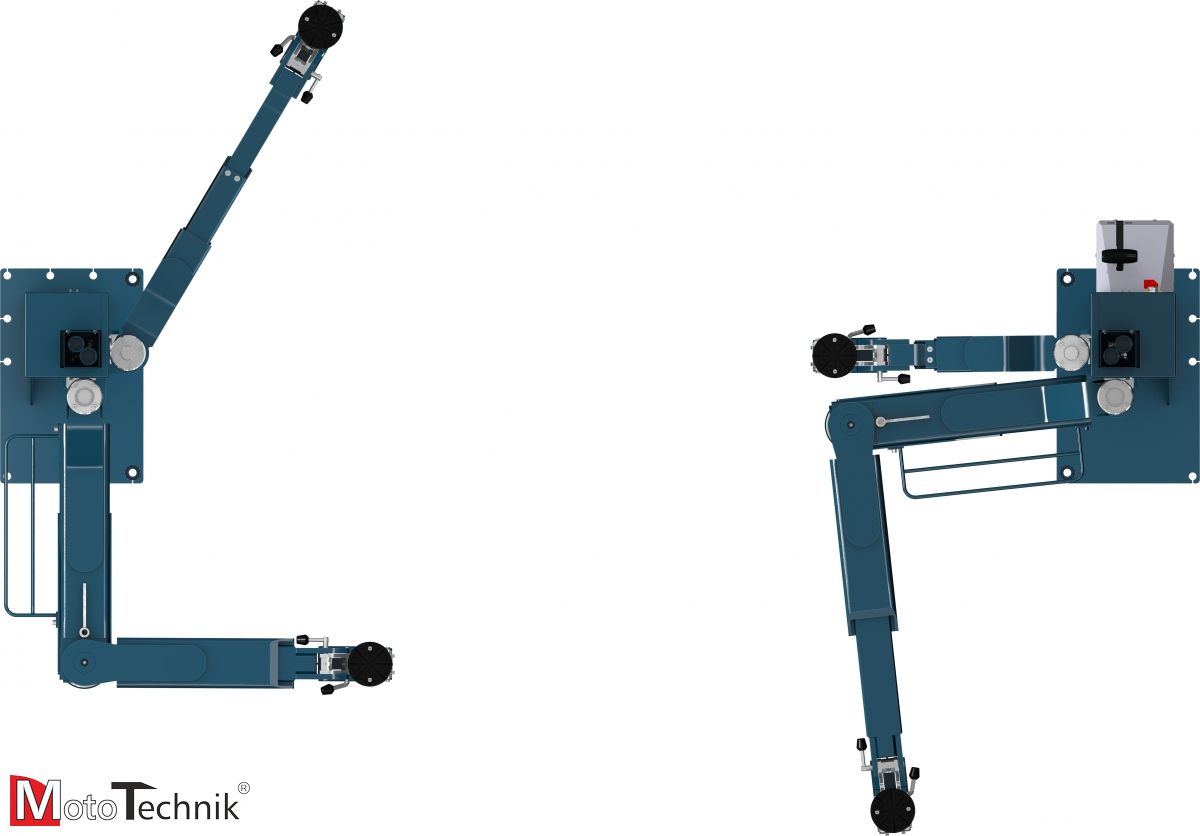

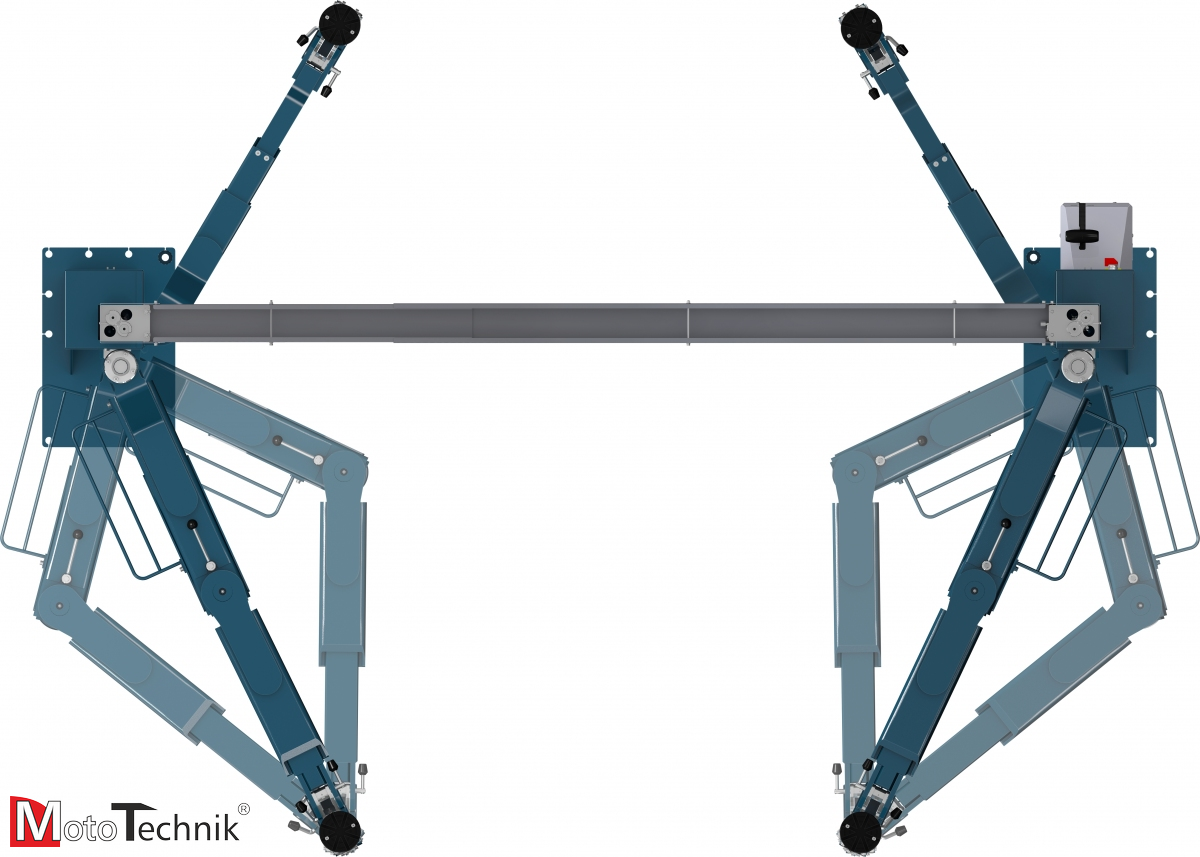

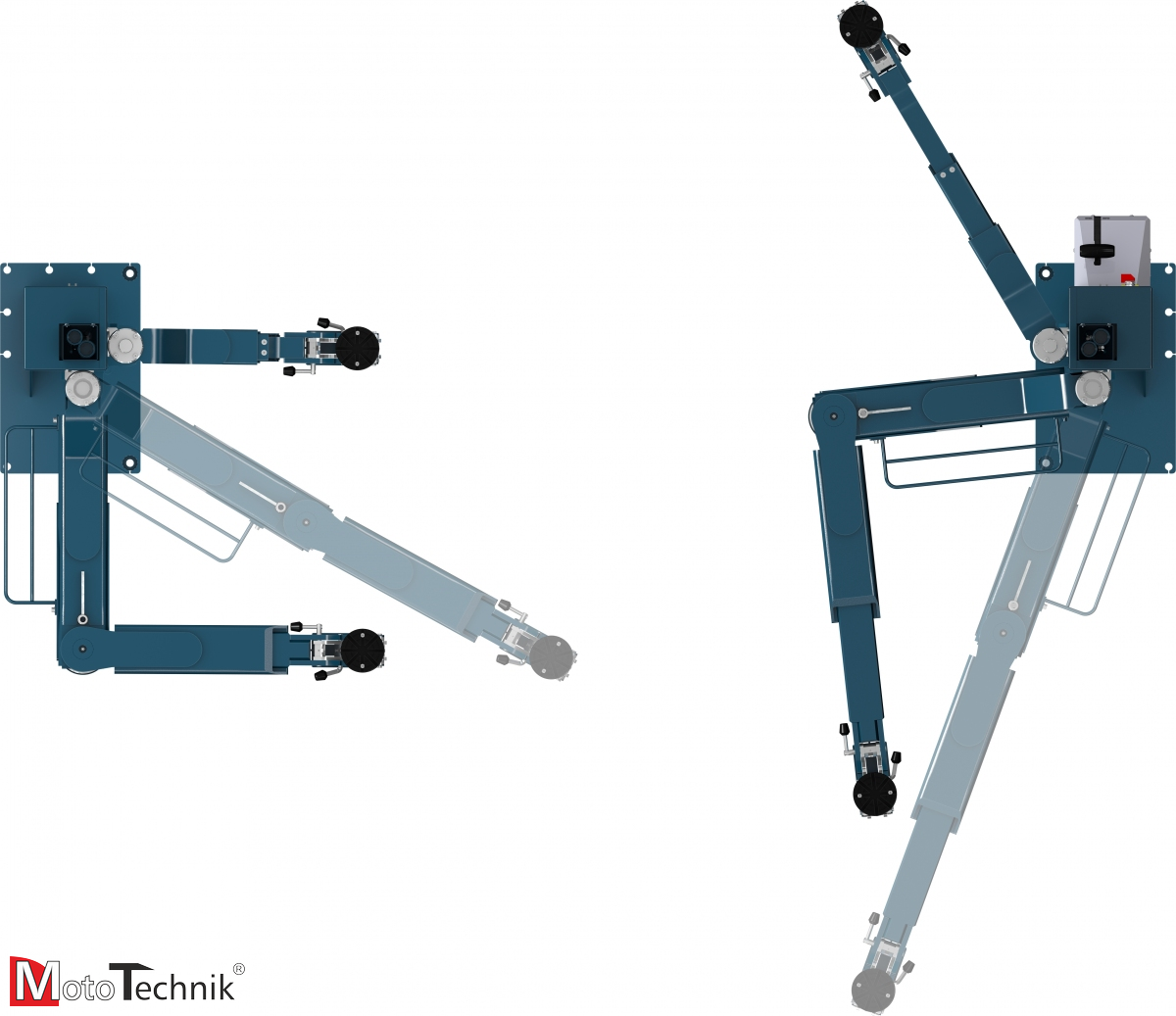

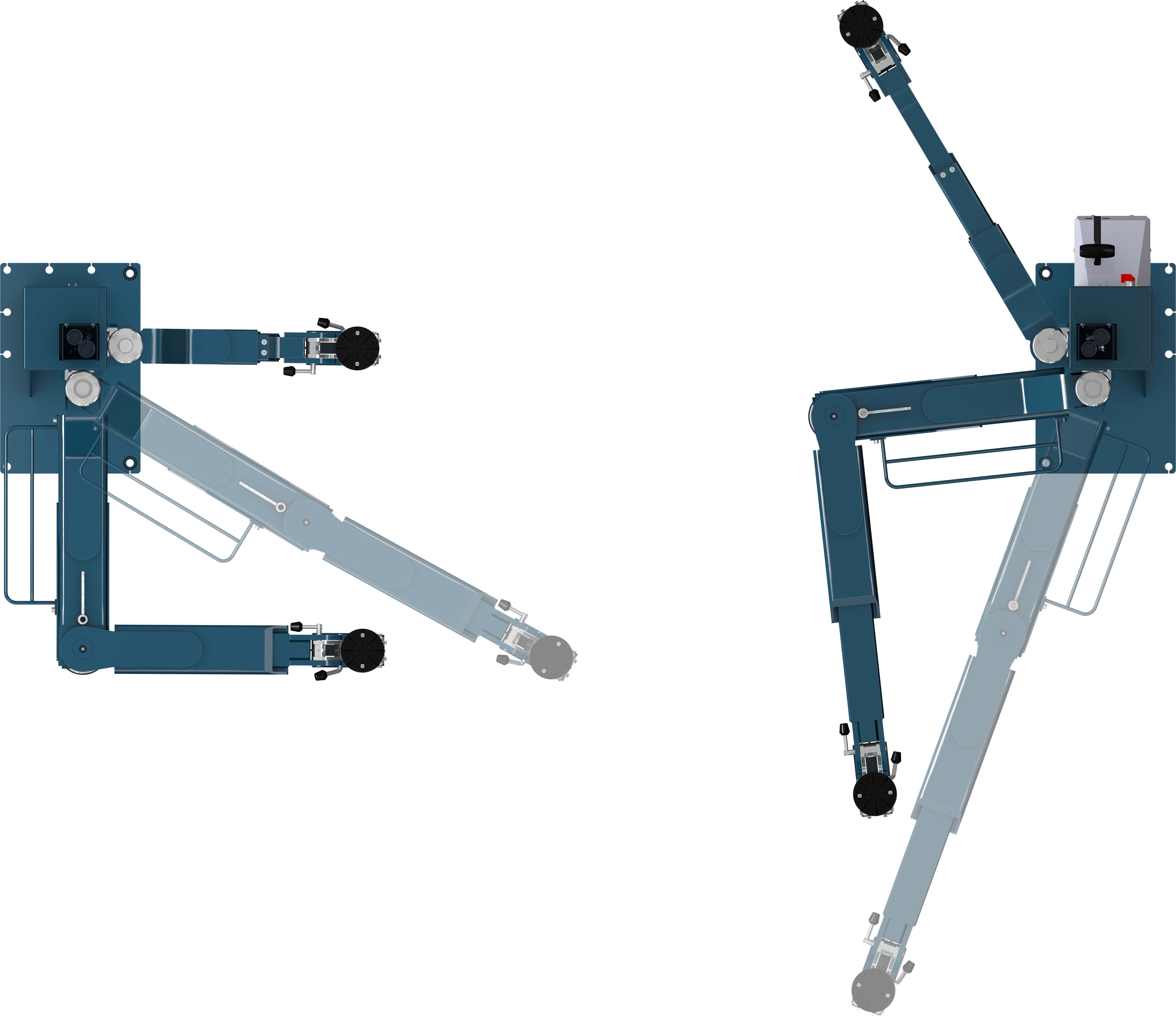

• Zasięg ramion:
  • ramiona długie (łamane): 995 - 1823 mm
  • ramiona krótkie: 600- 980mm
• Ciągnące cylindry hydrauliczne chronią obwód hydrauliczny nawet podczas intensywnego użytkowania i wymagają bardzo mało energii. Niski pobór mocy, konsekwentna automatyczna kompensacja obwodów hydraulicznych przez system HyperFlow® i niskie koszty konserwacji, również dzięki zmniejszonej liczbie ruchomych części, zmniejszają koszty eksploatacji.
• Ramiona i kolumny są spawane w najnowocześniejszych zakładach spawalniczych Nussbaum, śrutowane, a następnie lakierowane proszkowo.

Podnośnik HF 3S 3500 występuje w następujących wersjach:

1. Wyposażony w Energy Set (gniazdo elektryczne 230V i przyłącze pneumatyczne zabudowane na jednej z kolumn podnośnika)
   •
2. Power Lift HF 3S 3500 OTTO MM (MiniMax) - wyposażony w Easy Set i ramiona z końcówką typu Mini Max (MM) do podnoszenia pojazdów z małym rozstawem osi oraz pojazdów wyposażonych w obniżone listwy progowe (z niskim prześwitem). Szybka i łatwa regulacja różnych poziomów wysokości w pionie. Wiele różnych poziomów wysokości możemy w bardzo łatwy sposób ustawić uchwytem, który regulujemy nogą (bez konieczności schylania się). Wysokość podejmowania pojazdów: 90-185 mm. Krótkie ramiona nośne wyposażone są również w podwójny mechanizm teleskopowy dla większego zakresu regulacji przy krótszych i dłuższych pojazdach. Długie ramiona dwustopniowe łamane.
   •
   •

​

Opcjonalne adaptery:

Technologia NT

Opiera się na dwóch niezależnych systemach hydraulicznych gwarantujących bezpieczne podnoszenie i opuszczanie pojazdu, jak również niezawodną synchronizację ramion. Sprawdzony system bezpieczeństwa w technologii NT Nussbaum sprawia, iż podnośnik pod obciążeniem jest zabezpieczony na dowolnej wysokości, bez konieczności stosowania zapadek i synchronizacji za pomocą lin. Zastosowany w podnośniku system hydrauliczny sam się odpowietrza podczas pracy (osiągając górne położenie podnośnika następuje całkowite wyprowadzenie powietrza z siłowników). W podnośniku tłoki chowają się do cylindrów i są całkowicie chronione w kolumnach co zdecydowanie wydłuża ich żywotność i bezawaryjną pracę.

HyperFlow® automatycznie kontroluje synchronizację siłowników w Twoim podnośniku. Podczas każdego pełnego procesu podnoszenia, ciśnienie oleju hydraulicznego w siłownikach jest regulowane. Eliminuje to konieczność pracochłonnego odpowietrzania instalacji hydraulicznej przy jednoczesnej dokładnej synchronizacji (równomierne i synchroniczne podnoszenie wszystkich cylindrów jest gwarantowane przez bardzo długi czas).
HyperFlow® daje jeszcze większe bezpieczeństwo: Jesteś zawsze pewny, że siłowniki w Twoim podnośniku działają w 100% synchronicznie a samochód na podnośniku jest w idealnym poziomie. Dzięki HyperFlow® zwiększasz wydajność pracy: nie tracisz więcej czasu na kontrolę i uzupełnianie oleju hydraulicznego czy ręczne ustawianie równobieżności. Siłowniki synchronizują się samoczynnie, kompensacja ciśnienia oleju hydraulicznego odbywa się także samoczynnie więc w tym przypadku również nie tracisz czasu na zbędne prace regulacyjne. Dzięki HyperFlow® nie potrzebne są już liny czy łańcuchy do synchronizacji, które stosowane są w konwencjonalnych podnośnikach. Podnośnik hydrauliczny z HyperFlow® gwarantuje dużo dłuższą żywotność.

Fundament:

Pod podnośnik wymagany jest jednolity fundament o min. grubości 200 mm wykonany w klasie C20/25.

Grubość warstwy nawierzchniowej w przypadku posadzki wykonanej np. z jastrychu, płytek, powłoki z tworzywa sztucznego itp., nie powinna przekraczać 50 mm. Głębokość zagłębienia kotwy w warstwie betonowej fundamentu powinna wynosić min. 150mm.

Wymiary płyty fundamentowej: 3600 mm x 1600 mm.

Dane Techniczne:
