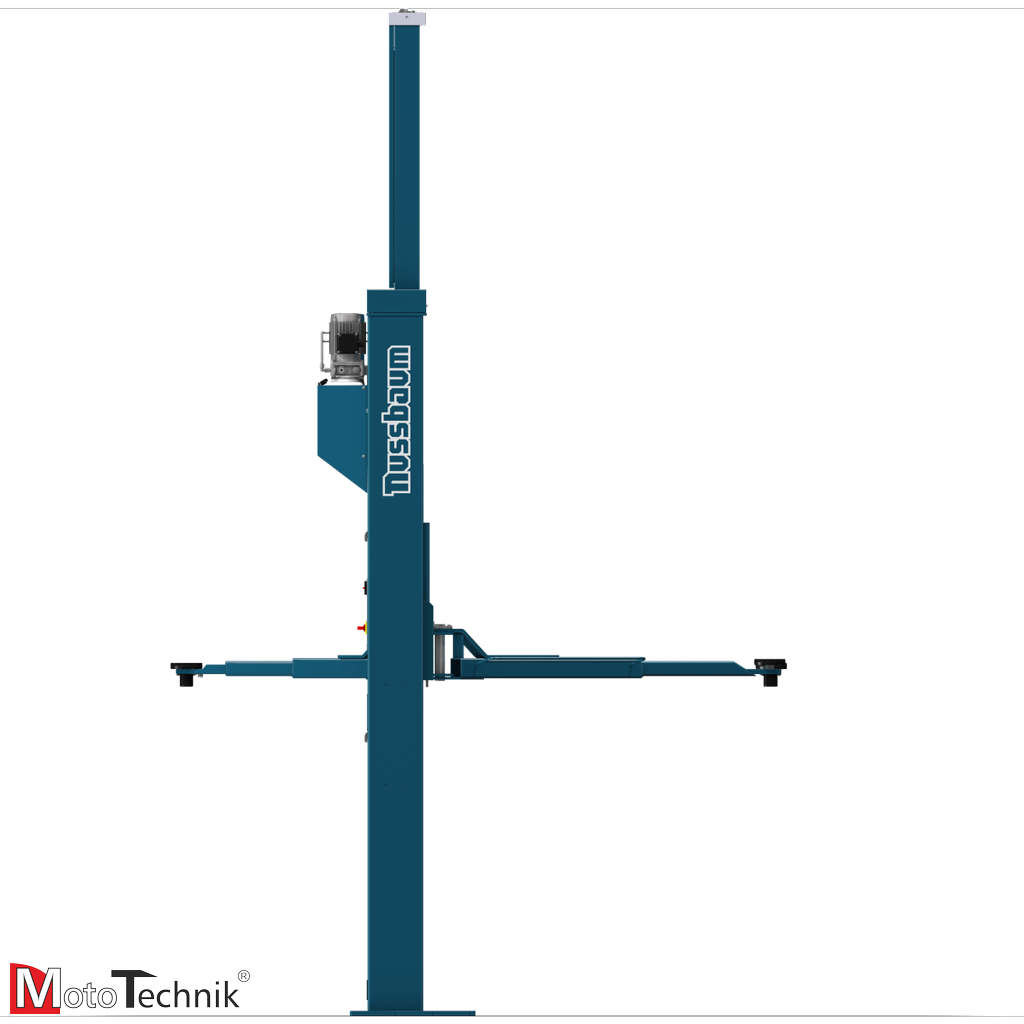

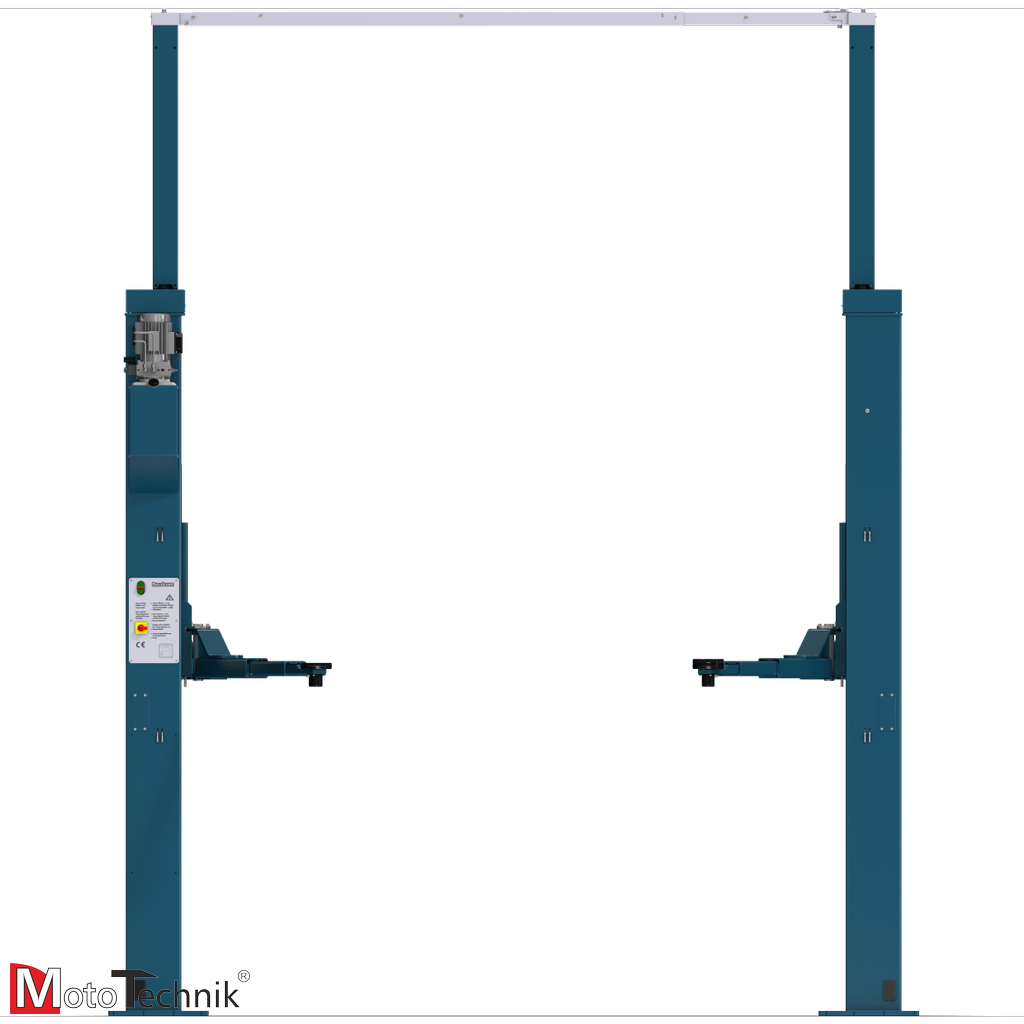

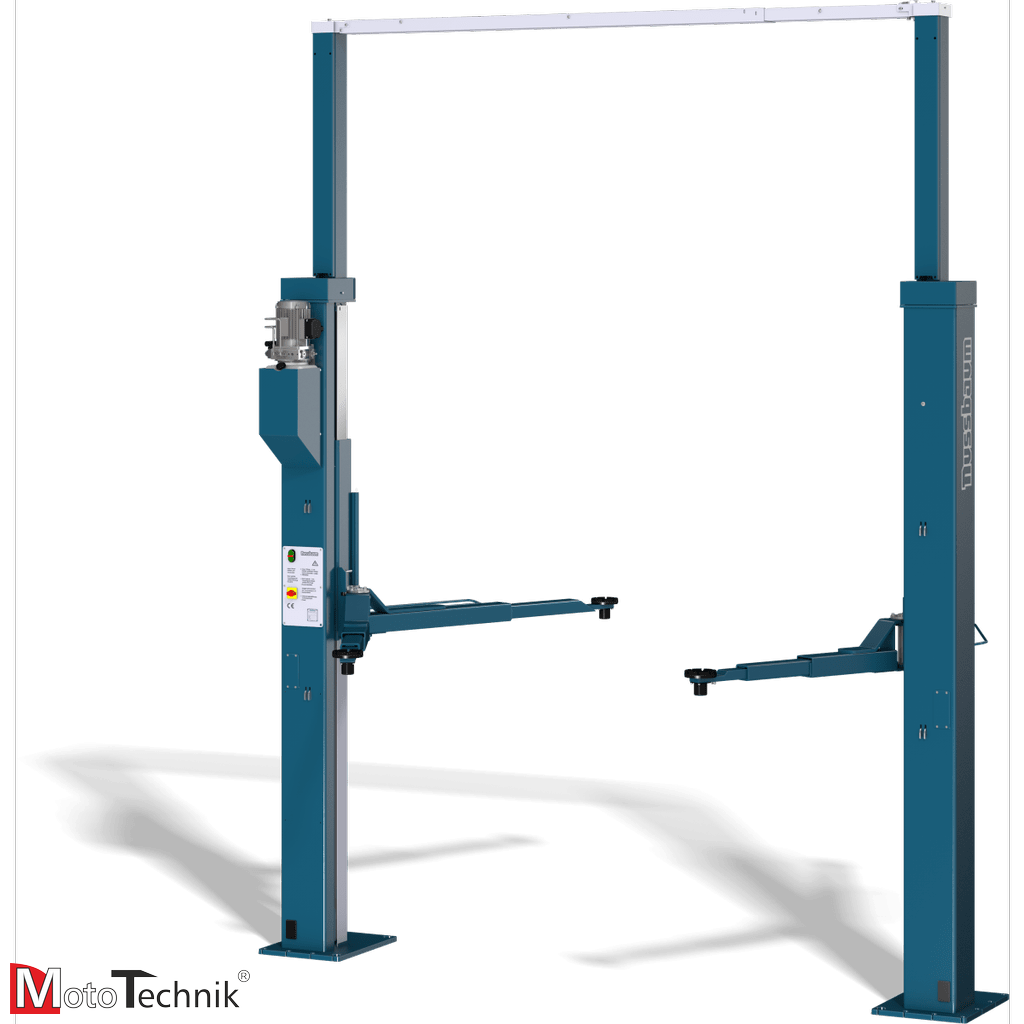

Podnośnik hydrauliczny dwukolumnowy NUSSBAUM Power Lift HF 3500 DT

Indeks: SLK235.0000120D
Producent: NUSSBAUM

Status: dostępny od zaraz
22 300,00 PLN 22 900,00 PLN
Ilość

Hydrauliczny podnośnik dwukolumnowy Nussbaum Power Lift HF 3500 DT

Podnośnik z synchronizacją ramion w technologii HyperFlow®, przeznaczony do obsługi pojazdów osobowych i dostawczych o masie do 3500 kg.

Podnośnik ma asymetryczną budowę, dzięki czemu ułatwiony jest dostęp do kabiny pojazdu. Wyposażony w podwójne ramiona o niskim punkcie podnoszenia.

W podnośniku tym zastosowano układ dwóch siłowników hydraulicznych: głównego – w kolumnie z agregatem oraz pomocniczego – w drugiej kolumnie. Obydwa siłowniki są zamontowane w pozycji wiszącej. Przy podniesionym pojeździe tłoki wsuwają się całkowicie do cylindrów i zajmują najbardziej stabilne położenie – nie grozi to więc wygięciem tłoczysk. Dodatkową zaletą takiego rozwiązania jest mniejsza ilość oleju w instalacji (potrzebny jest mniejszy zbiornik na olej).  Ponadto podnośnik zainstalowanych ma wiele zabezpieczeń:

  • sterowanie za pomocą czuwaka – puszczenie przełącznika zmiany kierunku pracy zatrzymuje podnośnik
  • zawór nadciśnieniowy instalacji hydraulicznej przed nadmiernym ciśnieniem
  • zawór zwrotny do zabezpieczenia pojazdu przed niezamierzonym opuszczeniem
  • zapadka zabezpieczająca przed niezamierzonym opuszczeniem podnośnika, sterowana elektrycznie (podczas opuszczania samochodu automatycznie się odblokowuje)
  • zabezpieczenie przed zmiażdżeniem i przyciśnięciem nóg
  • zabezpieczenie ramienia przed poziomym ruchem w stanie podniesienia pojazdu

Podnośnik ten posiada płynną regulacją opuszczania i podnoszenia oraz regulację prześwitu między ramieniem i pojazdem.

Cechy:

  • Brak ramy - wolny przejazd
  • Asymetryczna budowa - dostęp do drzwi pojazdu z obu stron
  • Automatyczna blokada ramion
  • Hydrauliczny podnośnik z systemem cylindrów master - slave (główny i pomocniczy) po jednym w każdej kolumnie
  • Szybkość podnoszenia (33 s) i opuszczania (28 s)
  • Płynna regulacja podnoszenia i opuszczania pojazdu
  • Bardzo niskie koszty utrzymania oraz praktycznie nie zużywający się układ hydrauliczny
  • Synchronizacja ramion w technologii HyperFlow®
  • Regulowana wysokość podejmowania pojazdu: 95 - 140 mm
  • Zasięg ramion:
    • ramiona długie: 940 - 1495 mm
    • ramiona krótkie: 570 - 1160 mm

Wyposażenie podnośnika:

HyperFlow® automatycznie kontroluje synchronizację siłowników w Twoim podnośniku. Podczas każdego pełnego procesu podnoszenia, ciśnienie oleju hydraulicznego w siłownikach jest regulowane. Eliminuje to konieczność pracochłonnego odpowietrzania instalacji hydraulicznej przy jednoczesnej dokładnej synchronizacji (równomierne i synchroniczne podnoszenie wszystkich cylindrów jest gwarantowane przez bardzo długi czas). HyperFlow® daje jeszcze większe bezpieczeństwo gwarantujące, że siłowniki w podnośniku działają zawsze w 100% synchronicznie a samochód na podnośniku jest w idealnym poziomie.

Technologia HyperFlow® polega na całkowitym wyprowadzeniu powietrza z obu siłowników w momencie osiągnięcia najwyższego położenia przez wózki unoszące. W górnym skrajnym położeniu tłoka następuje odsłonięcie otworów przelewowych przez uszczelkę tłoka. Umożliwia to przepłynięcie oleju kanałem (zdjęcie C) do górnej części cylindra. Obieg oleju powoduje usunięcie powietrza z cylindra i automatyczne wyrównanie i ustawienie obu wózków.

Dzięki HyperFlow® zwiększona została wydajność pracy przez co nie tracisz więcej czasu na kontrolę i uzupełnianie oleju hydraulicznego czy ręczne ustawianie równobieżności. Siłowniki synchronizują się samoczynnie, a kompensacja ciśnienia oleju hydraulicznego odbywa się także samoczynnie i nie trzeba wykonywać zbędnych prac regulacyjnych. W technologii HyperFlow® nie potrzebne są już liny czy łańcuchy do synchronizacji, które stosowane są w konwencjonalnych podnośnikach. Technologia HyperFlow® gwarantuje dużo dłuższą żywotność podnośnika hydraulicznego.

Punkty podparcia pojazdów dla podnośnika Nussbaum Power Lift HF 3500 DT:

Fundament:

Pod podnośnik wymagany jest jednolity fundament o min. grubości 200 mm wykonany w klasie C20/25.

Grubość warstwy nawierzchniowej w przypadku posadzki wykonanej np. z jastrychu, płytek, powłoki z tworzywa sztucznego itp., nie powinna przekraczać 50 mm. Głębokość zagłębienia kotwy w warstwie betonowej fundamentu powinna wynosić min. 150mm.

Wymiary płyty fundamentowej: 3650 mm x 1600 mm.

Dane Techniczne:

Udźwig: 3500 kg
Wysokość podnoszenia: 2005 mm
Wysokość całkowita: 4104 (opcjonalnie 4904) mm
Szerokość całkowita: 3230 mm
Szerokość między kolumnami: 2646 mm
Szerokość przejazdowa: 2389 mm
Minimalny prześwit pojazdu: 95 -140 mm
Zasięg ramion krótkich: 570 - 1160 mm
Zasięg ramion długich: 940 - 1495 mm
Wysokość kolumn: 4104 mm
Czas podnoszenia: 33 s
Moc silnika: 3 kW
Zasilanie: 380-415 V 3ph 50 Hz
Masa własna: 650 kg
Podstawowe
Rodzaj zapadek:Elektromagnetyczne
Udźwig:3500 kg
Wysokość podnoszenia:2005 mm
Wysokość całkowita:4040 mm
Szerokość całkowita:3230 mm
Szerokość między kolumnami:2646 mm
Szerokość przejazdowa:2376 mm
Minimalny prześwit pojazdu:95 - 140 mm
Zasięg ramion krótkich:570 - 1160 mm
Zasięg ramion długich:940-1495 mm
Wysokość kolumn:4040 mm
Czas podnoszenia:31 s
Moc silnika:1 x 3 kW
Zasilanie:400-415 VAC 3 fazy 50 Hz
Waga urządzenia:650 kg
