Podnośniki kolumnowe - mobilne

Kolumny mobilne RAVAGLIOLI RAV 263 - zestaw 6 kolumn mobilnych (do wewnątrz)

Indeks: RAV-RAV263
Producent: RAVAGLIOLI

Status: DOSTĘPNY NA ZAMÓWIENIE
Netto: 127 731,71 PLN Brutto: 157 110,00 PLN
Ilość

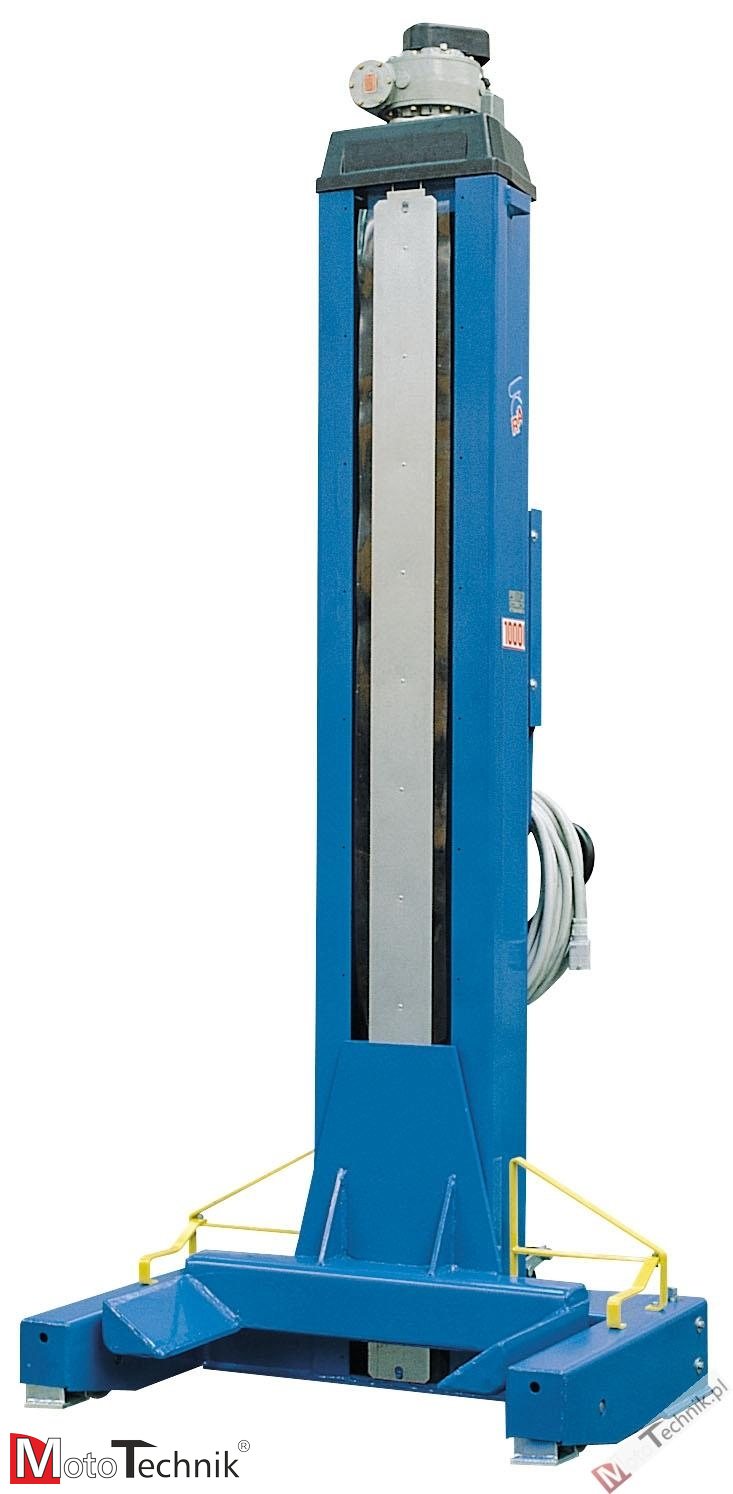

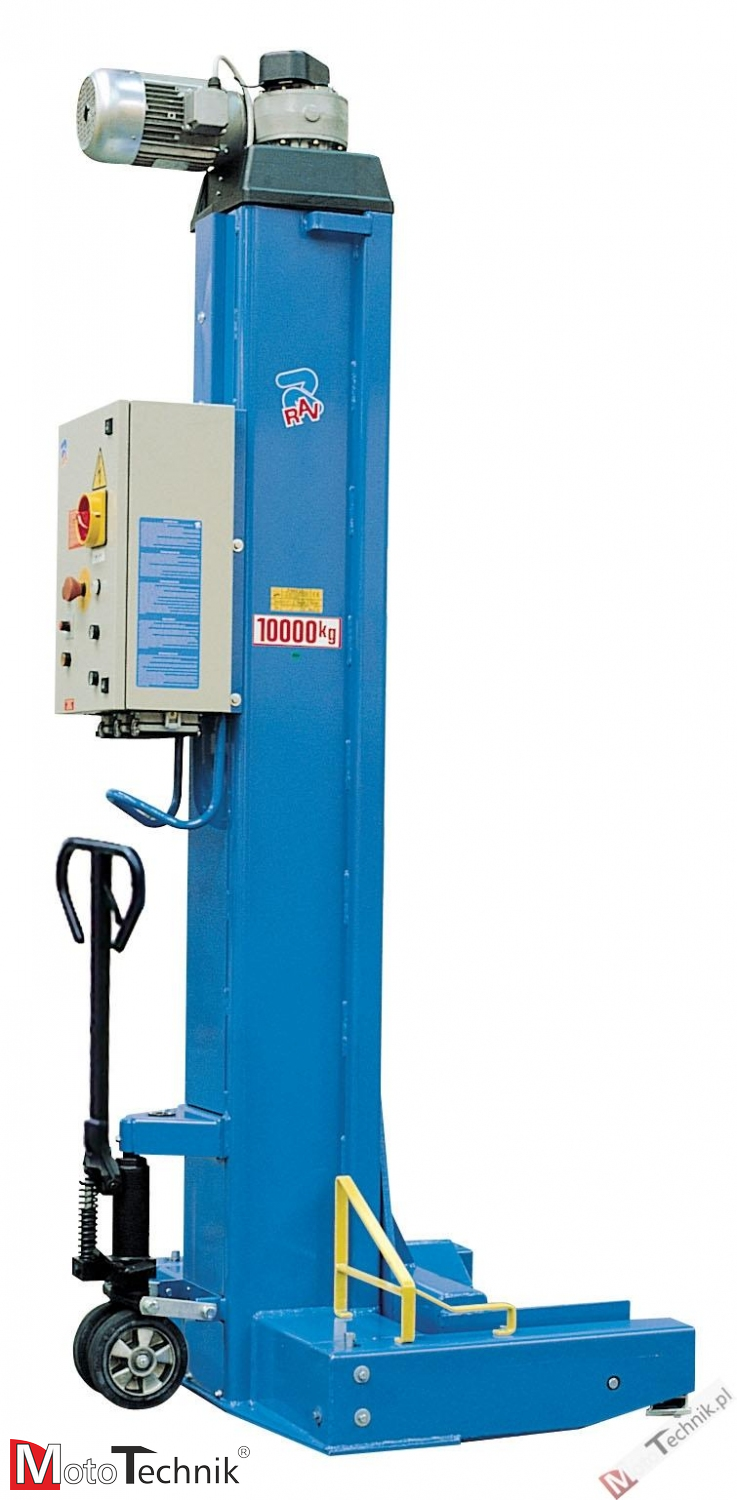

Mobilny podnośnik kolumnowy, elektro-mechaniczny RAVAGLIOLI - seria RAV 260:

  • RAV 261 - 262 -> zestaw 4 mobilnych kolumn
  • RAV 263 - 264 -> zestaw 6 mobilnych kolumn
  • RAV 265 - 266 -> zestaw 8 mobilnych kolumn

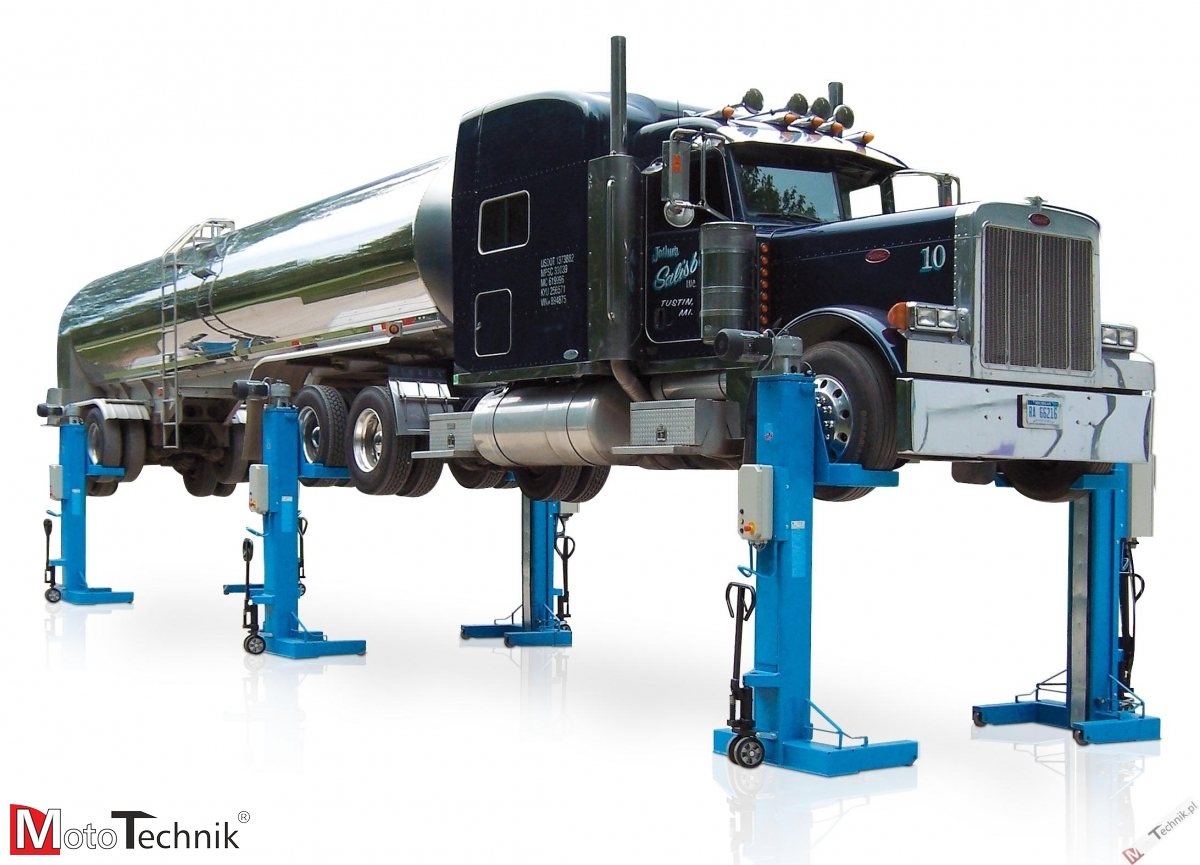

Udźwig jednej kolumny do 8500 kg. Podnośnik przeznaczony do podejmowania pojazdów o masie od 34.000 kg do 68.000 kg (zależy od wielkości zastosowanego zestawu).

Cechy podnośnika:

  • Kolumny posiadają mikroprocesorowe sterowanie co zapewnia pełną synchronizację zestawu i bezpieczeństwo,
  • Podnośniki posiadają szereg zabezpieczeń elektrycznych m.in. o nieprawidłowym podłączeniu kolumn oraz o pracy podnośnika,
  • Nośne trzpienie obrotowe z toczonej stali, z główną i zabezpieczającą nakrętką z brązu,
  • Kolumny o udźwigu do 8.500 kg (jedna kolumna)
  • Istnieje możliwość doposażenia urządzenia o inne nakładki podnoszące,
  • W momencie zamówienia należy podać docelową ilość kolumn mobilnych w celu odpowiedniego skonfigurowania kolumny centralnej,
  • Możliwość ustawienia różnej wysokości pomiędzy parami kolumn,
  • Modułowe systemy elektryczne pozwalają na dokonywanie zmian konfiguracji (przejście z 4 do 6 do 8 kolumn lub tworzenie dwóch zestawów 4 kolumn dzieląc jeden zestaw 8 kolumnowy),

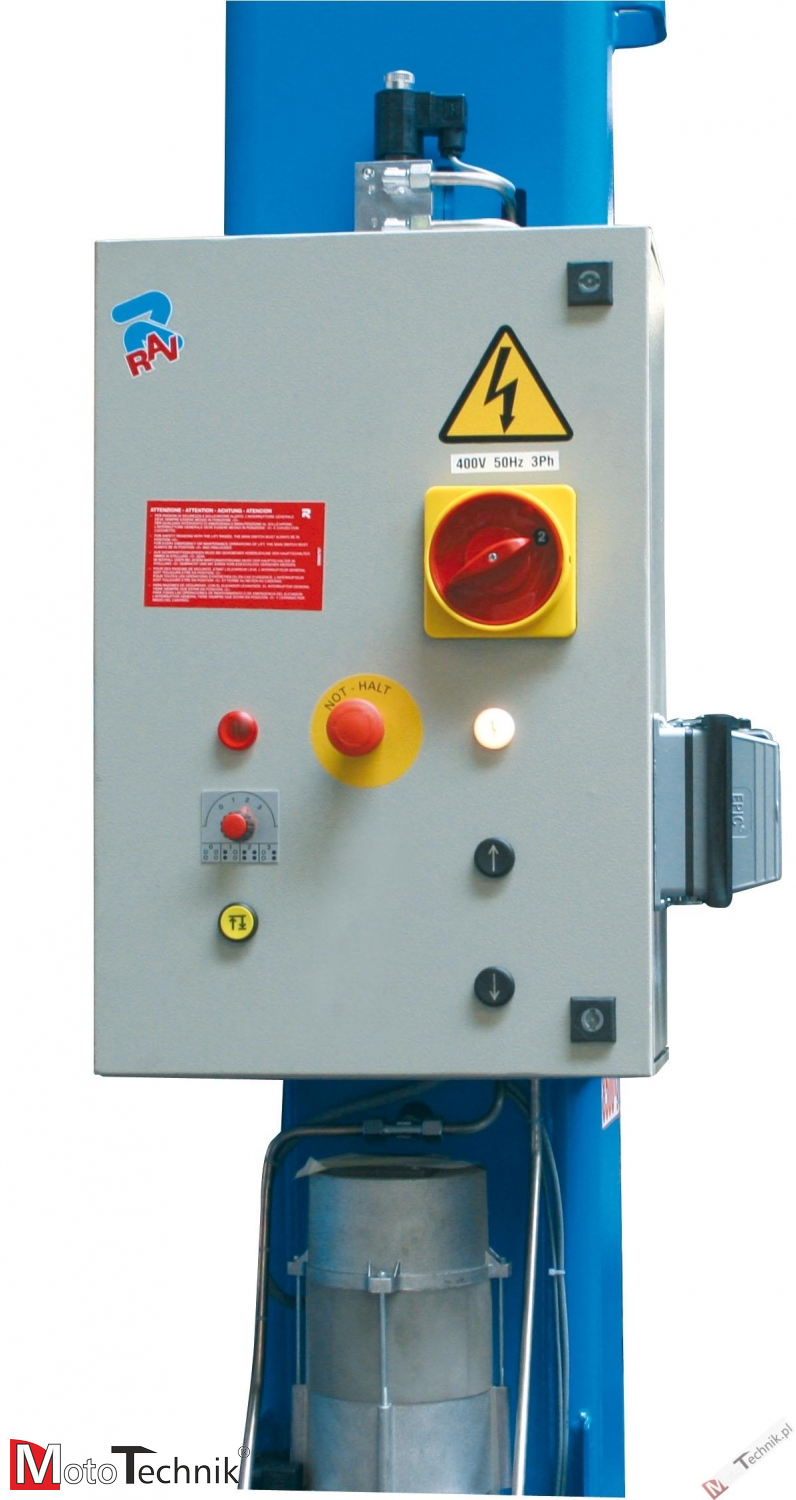

  • Kolumna sterująca posiada główny panel kontrolny zawierający wszystkie opcje sterowania,

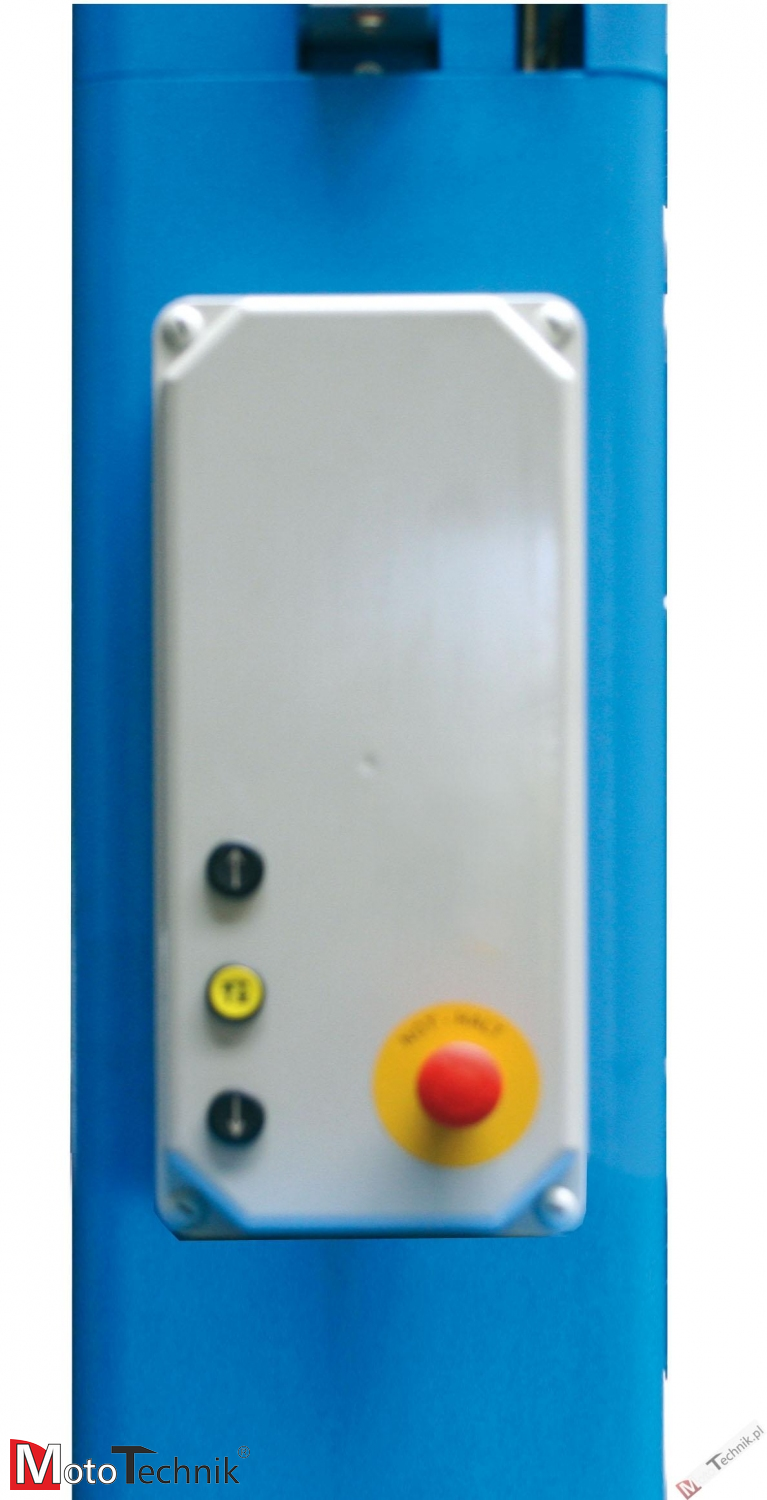

  • Kolumny podporządkowane posiadają zapasowy panel sterowania zawierający przyciski podnoszenia i opuszczania oraz awaryjnego zatrzymania,

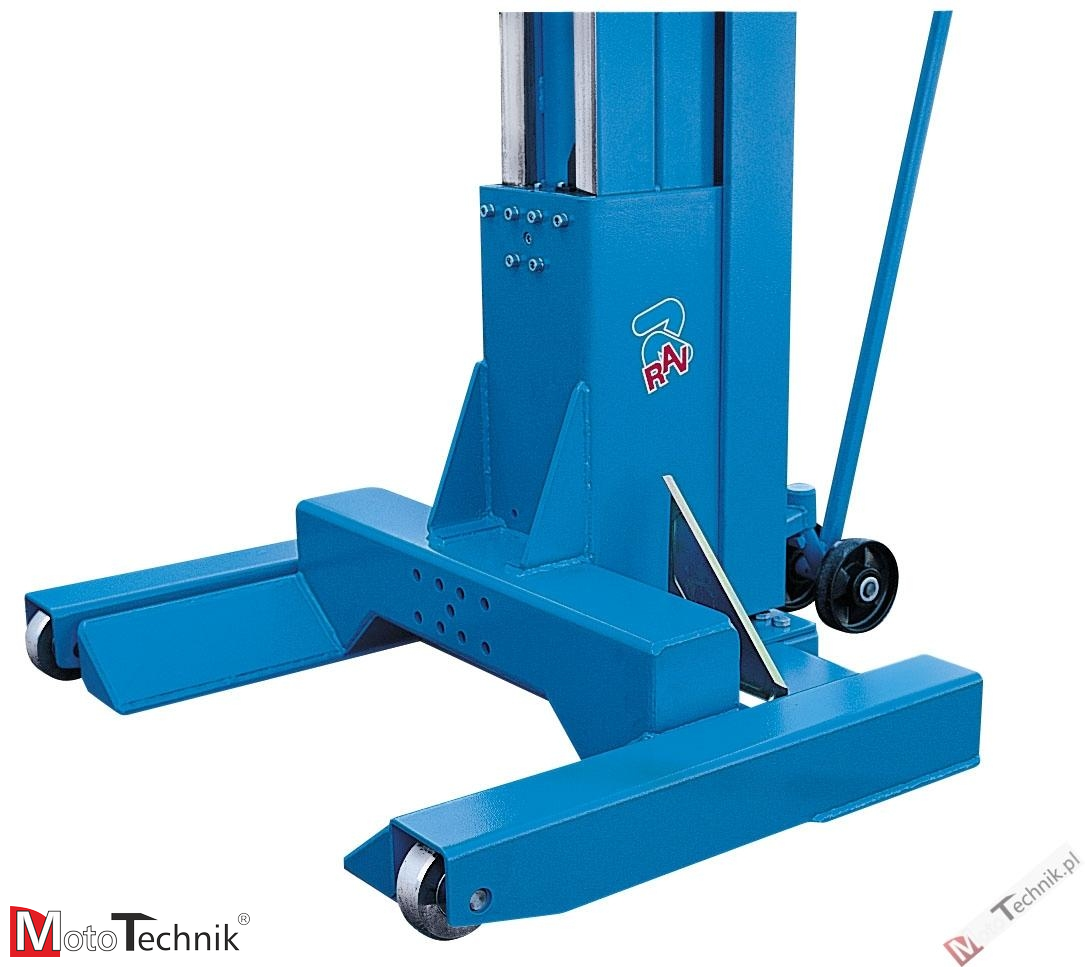

  • Duże i solidne podstawy dla maksymalnej stabilności przy obciążeniu. Kółka transportowe ze stali,
    • Seria 210, 220, 230, 240, 260:
    • Seria 270:
  • Transport kolumny: jeden podnośnik (uchwyt) na zestaw,
    • Seria 210, 220, 230:
    • Seria 240:
    • Seria 260, 270:
  • Trzpienie obrotowe podczas poruszania są automatycznie smarowane z głównego zasobnika oleju,
  • Zespół ślizgów (10 na zespół nośny), wyprodukowanych z Ertalonu o niskim współczynniku tarcia i dużej odporności na zużycie, gwarantuje równomierne podnoszenie pojazdu w dowolnej pozycji,

Zestawy kolumn mobilnych Ravaglioli:

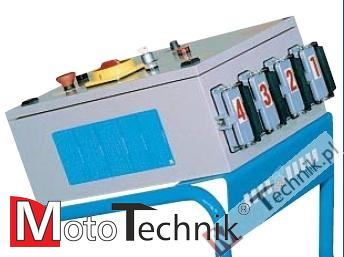

STEROWANIE:

Wymiary kolumn mobilnych Ravaglioli:

SeriaABCEFGHILMN
2101100110018001225505152705390345840576
2201100110018001225505152705390345840576
2301100110018001225505152705390345840576
2401192112017601516025002715345363840576
2601126112017601536025002725295363840576
2701090113218101905244402760290315840576













Dane Techniczne - RAV seria 260

  • Udźwig: 4 x 8.500 kg; 6 x 8.500 kg; 8 x 8.500 kg
  • Wymagane zasilanie na kolumnę: 400 V/50 Hz 6 kW-9,5A
  • Moc silnika: 3,7 kW
  • Wysokość kolumny: 2725 mm
  • Wysokość podnoszenia: 1760 mm
  • Minimalna wysokość: 153 mm
  • Wymiary podstawy: 602 x 1126 mm
  • Maksymalna średnica opony: 1200 mm (1600 mm dla wersji "L")
  • Minimalna średnica opony: 900 mm
  • Minimalna średnica felgi: 580 mm
  • Czas podnoszenia: 135 sekund
  • Waga kolumny sterującej: 510 kg
  • Waga kolumny podporządkowanej: 460 kg

Wymiary dla Ravaglioli - RAV seria 260:

Wymiary dla Ravaglioli - RAV seria 260 L:

Miejsce zastosowanie mobilnych podnośników kolumnowych:

  • WEWNĄTRZ WARSZTATU:
    • RAV 261 zestaw 4 kolumn
    • RAV 263 zestaw 6 kolumn
    • RAV 265 zestaw 8 kolumn

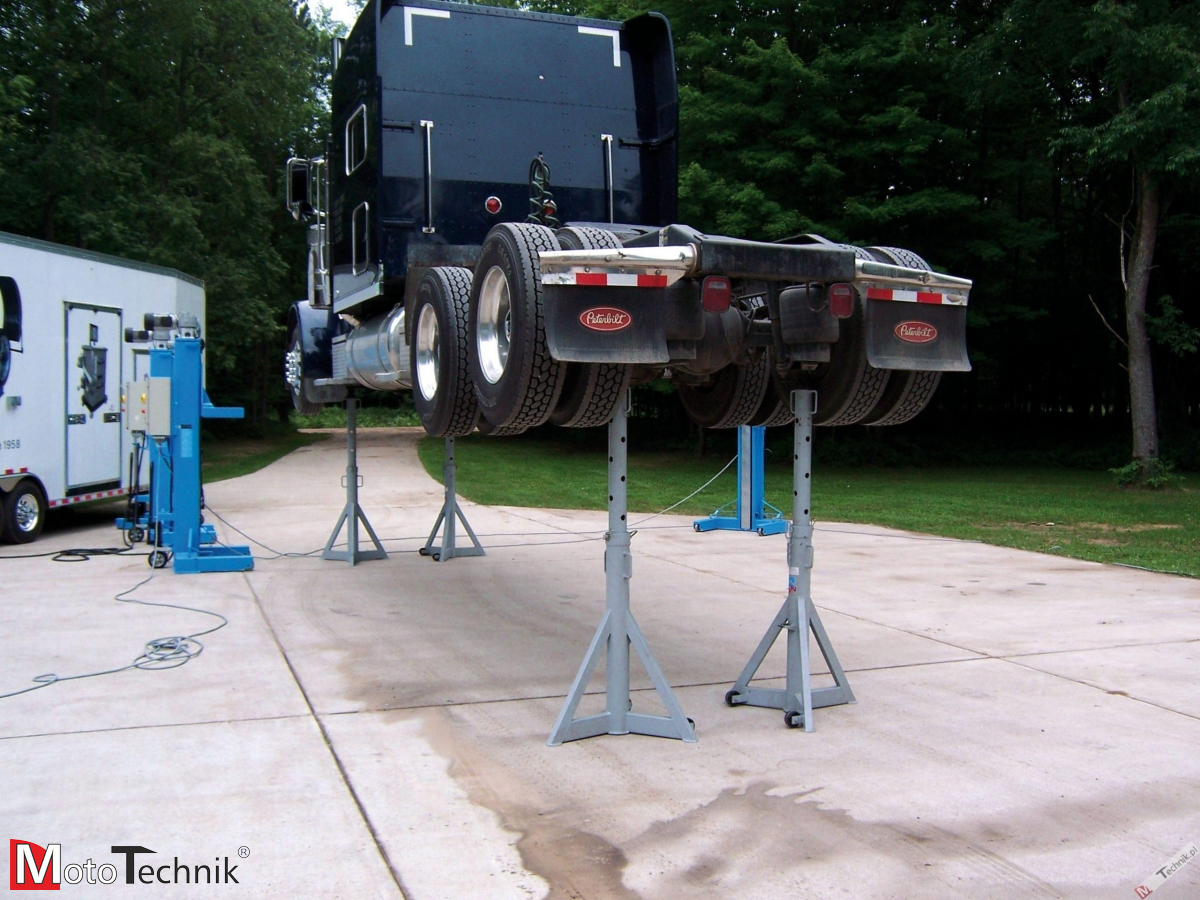

  • NA ZEWNĄTRZ WARSZTATU:
    • RAV 262 zestaw 4 kolumn
    • RAV 264 zestaw 6 kolumn
    • RAV 266 zestaw 8 kolumn

Siła nacisku kolumny mobilnej RAV seria 260:

  • = 4900 kg
  • R1 = 3200 kg
  • = 1300 mm
  • = 600 mm
  • = 300 mm
  • = 900 mm

Bezpieczeństwo obsługi:



Opcje dodatkowe:

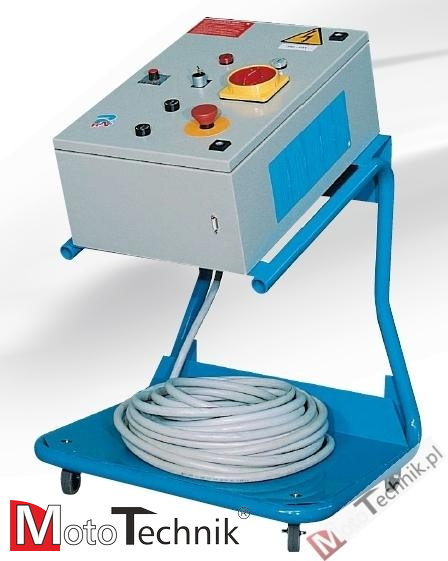

  • Odzielne sterowanie - wersja C
    •

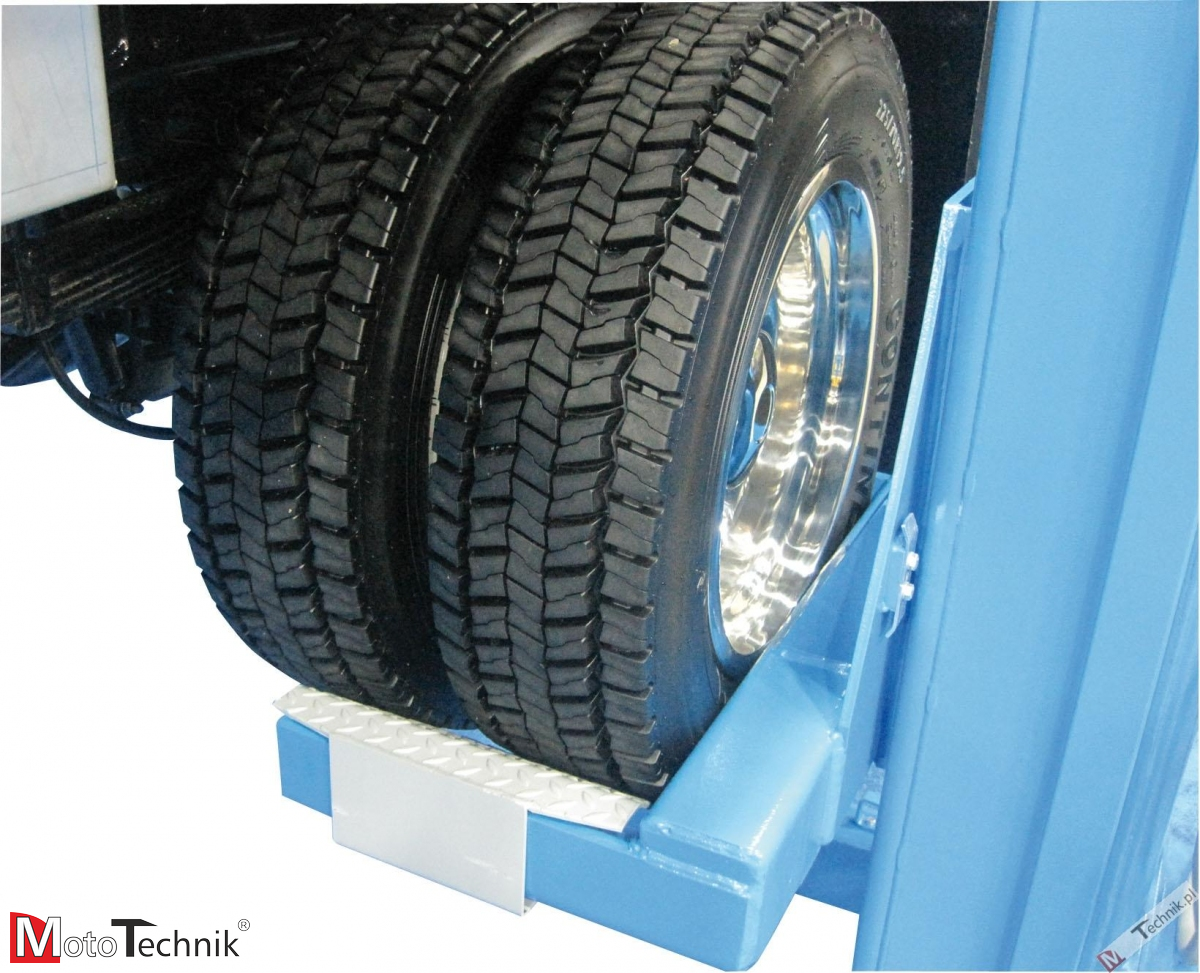

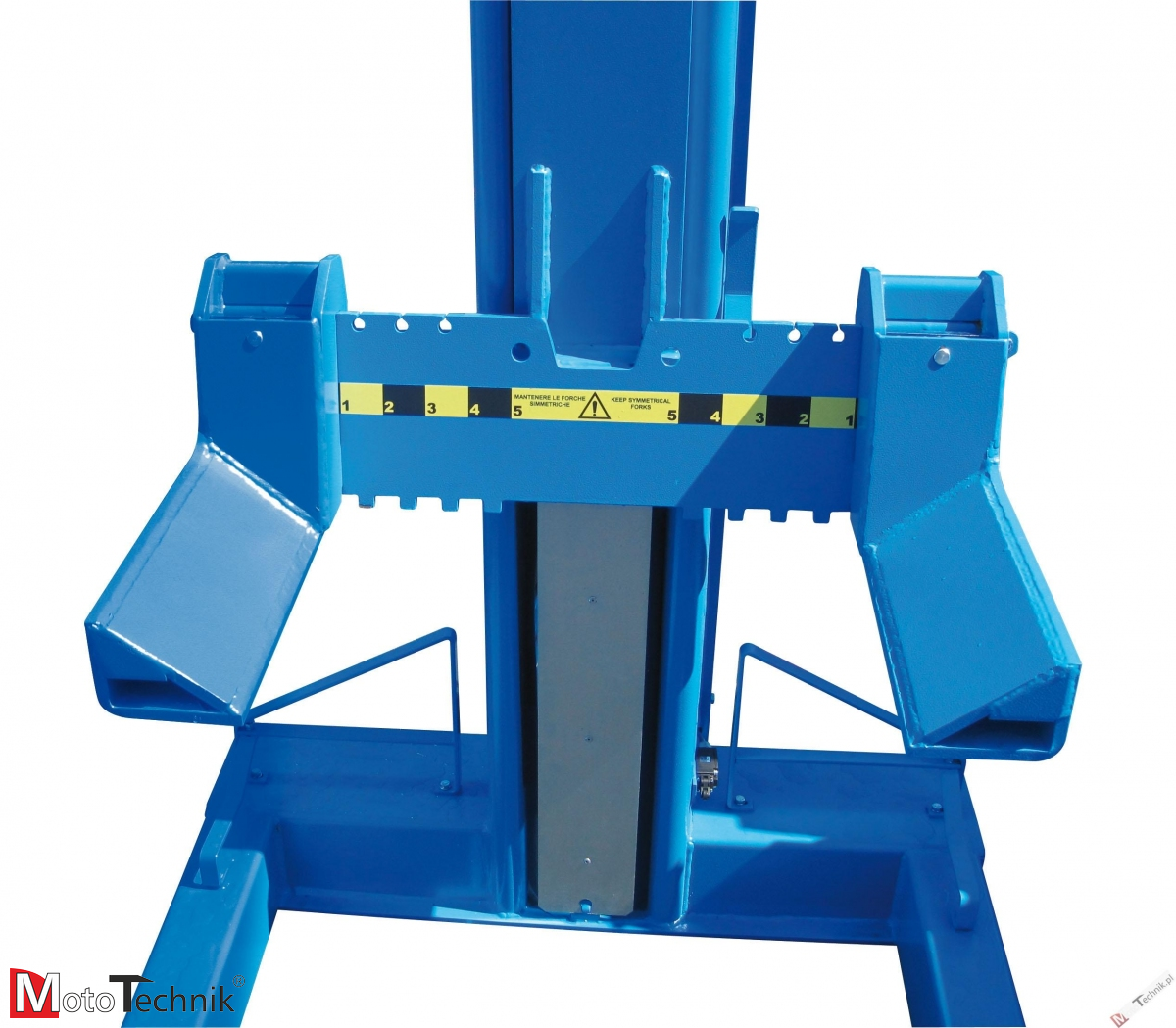

  • Regulowany rozstaw uchwytów pod koła (średnica kół od 500 mm do 1200 mm)

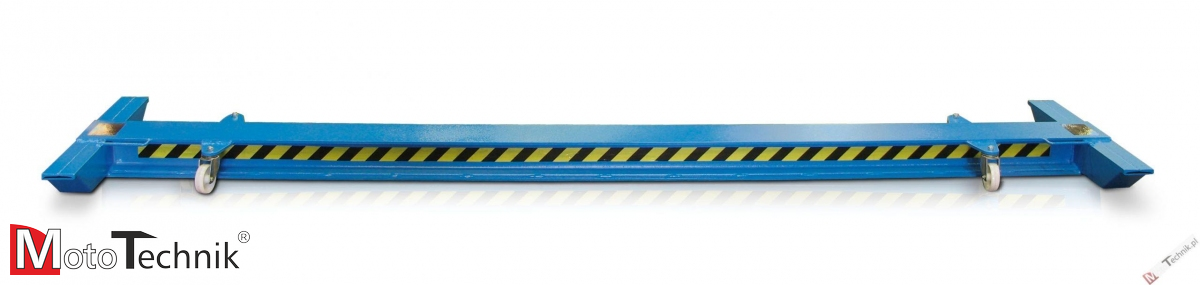

  • Travers do podnoszenia pojazdów bez kół
    • S260A5 -> max 15.000 kg
    • S270A7 -> max 20.000 kg

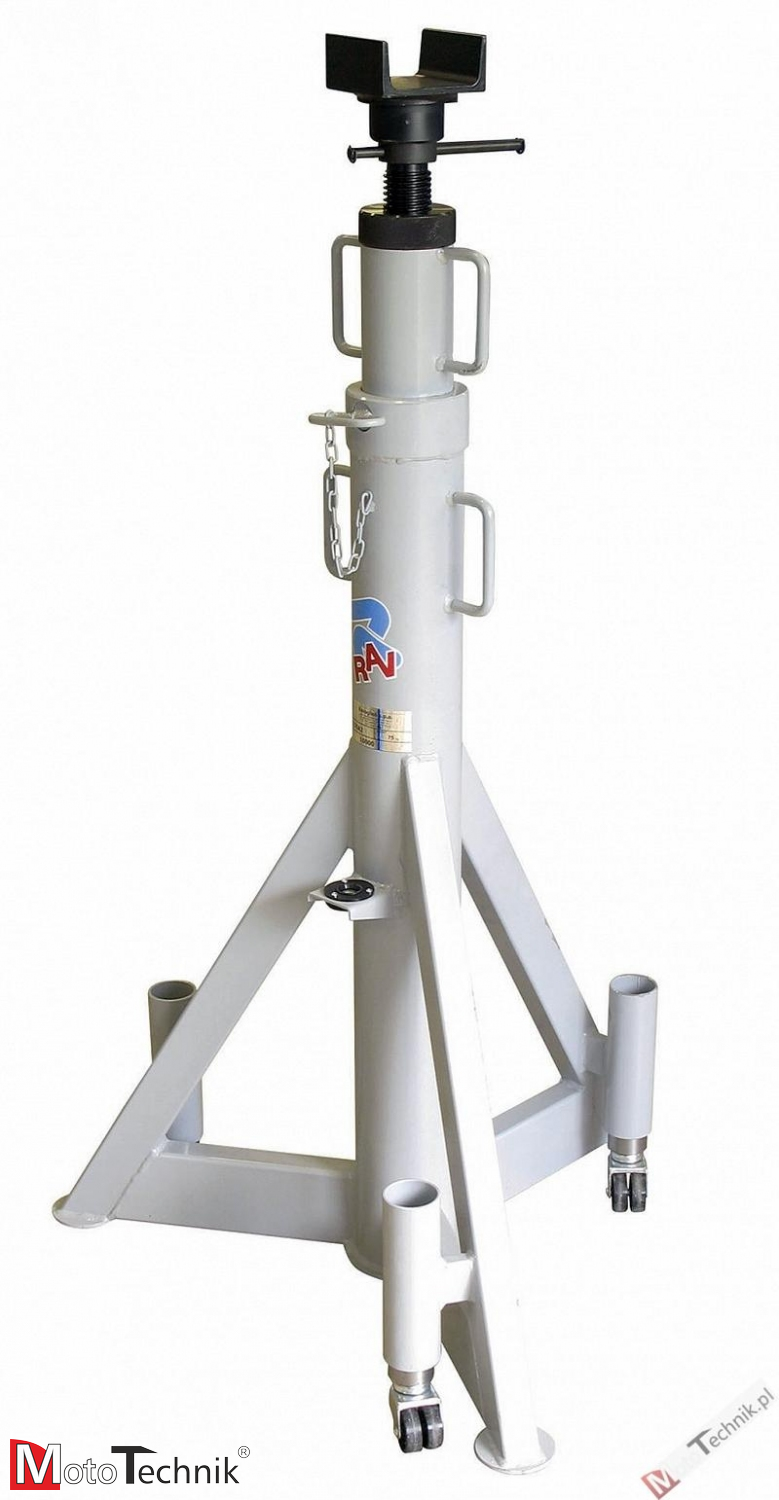

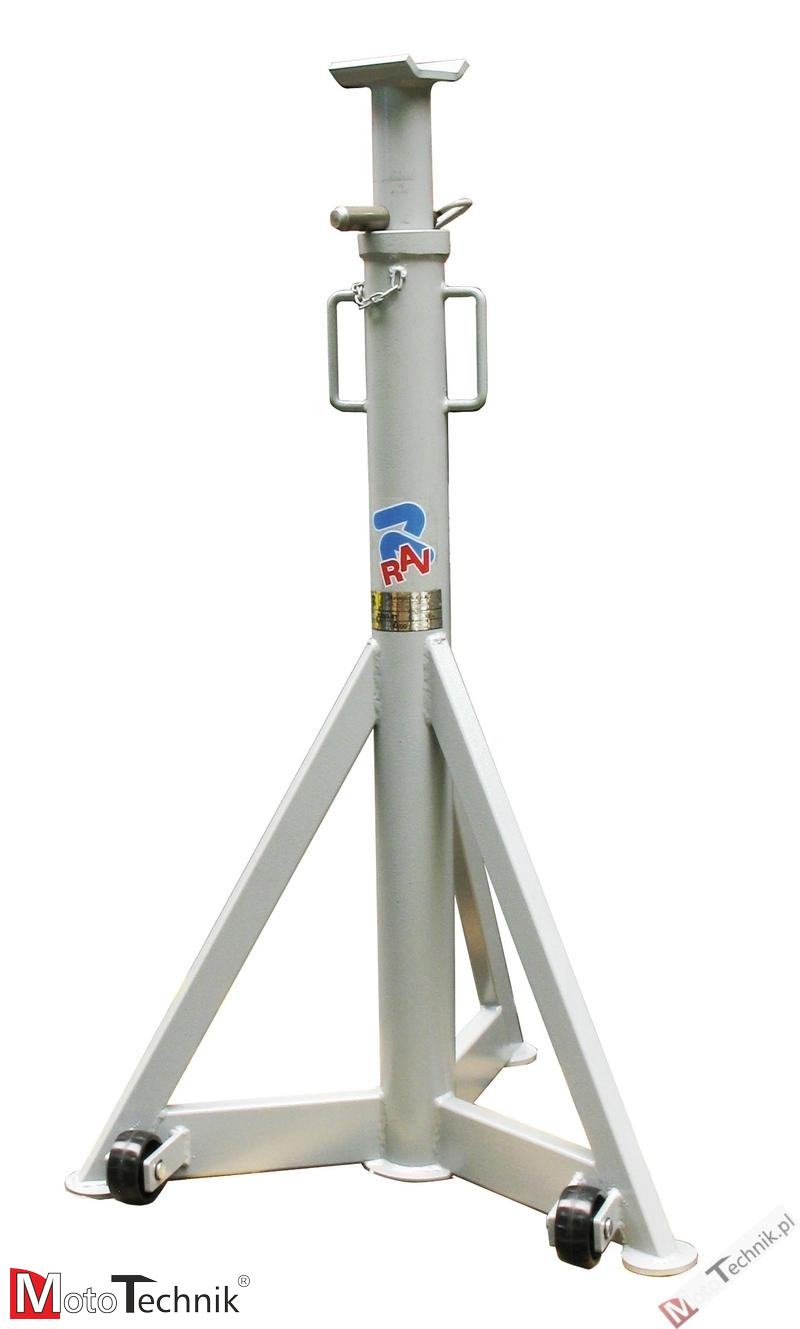

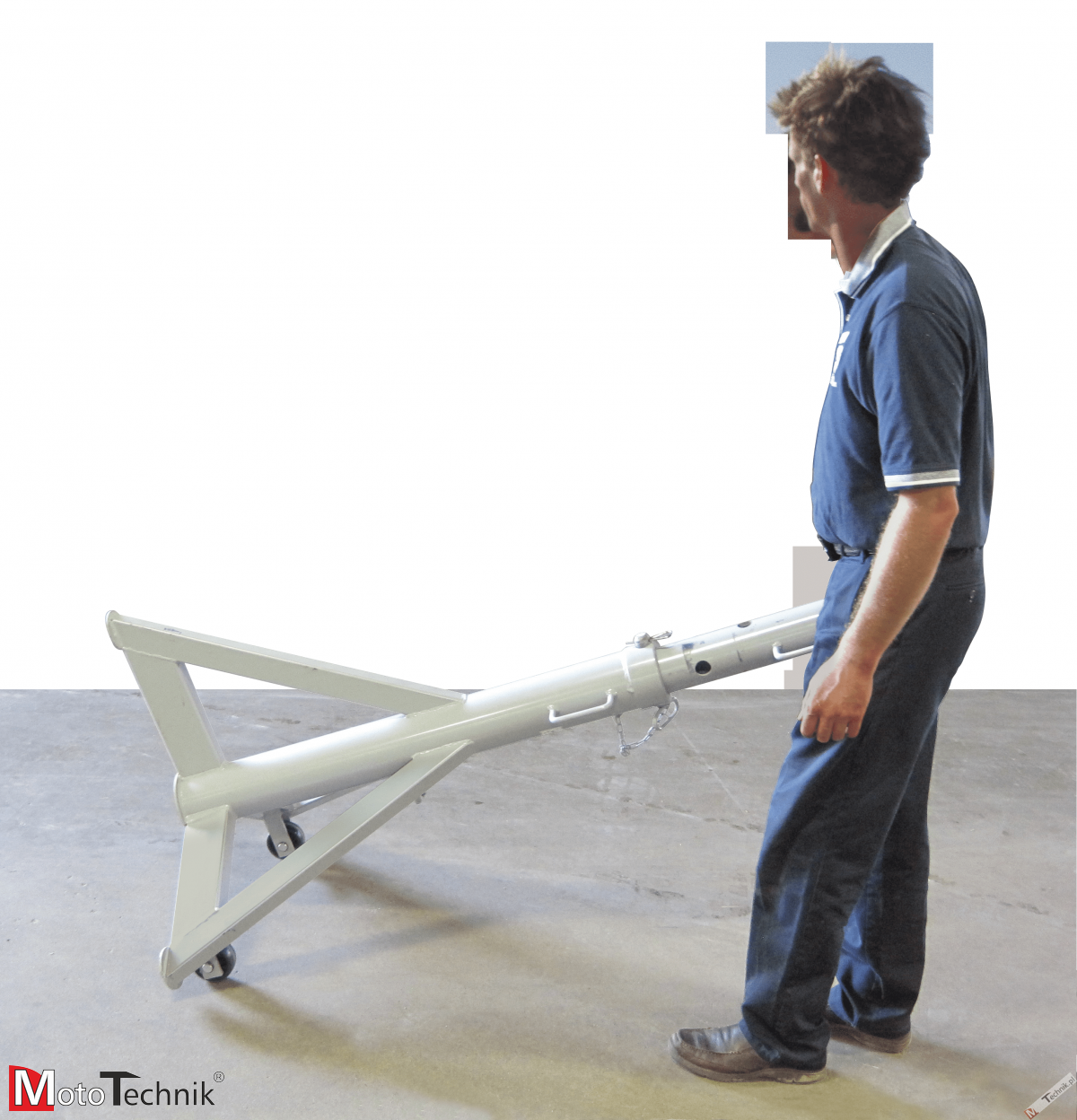

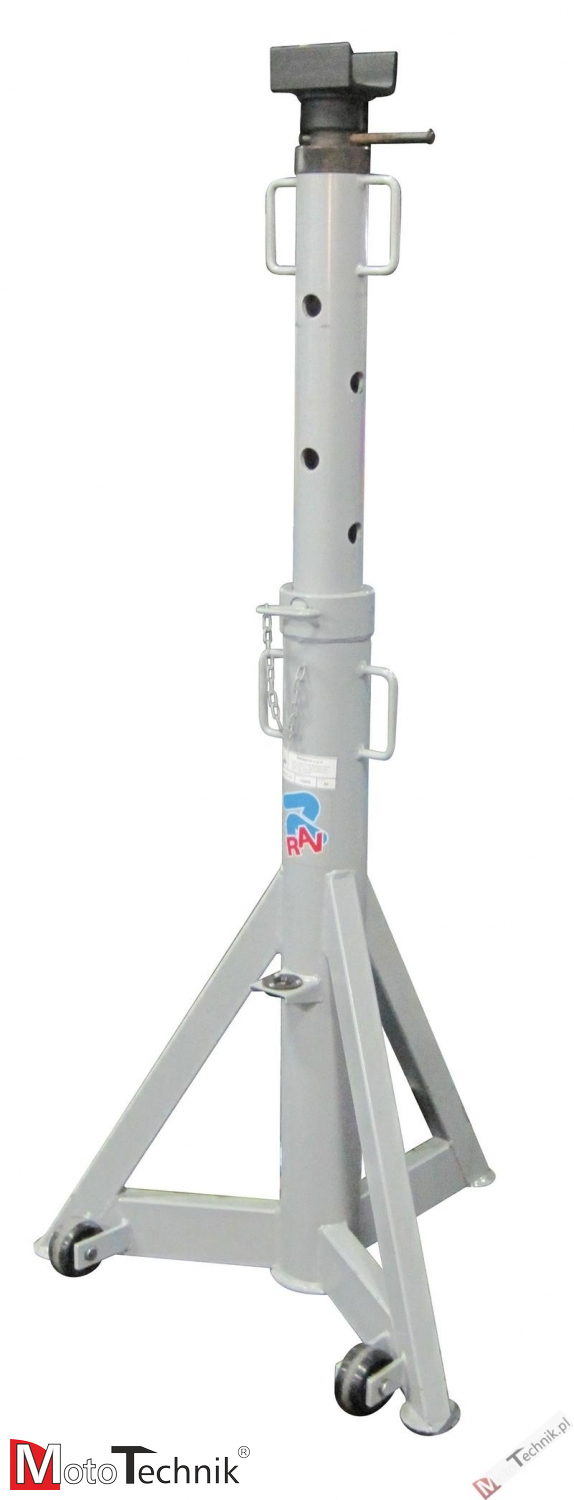

  • Podpory pod osie:
    • S260A1 -> max do 7.500 kg, wys. 1.330 - 2.030 mm, 2 koła
    • S270A1 -> max do 10.000 kg, wys. 1235 - 2040 mm, 2 koła
    • S270A2 -> max do 10.000 kg , wys. 1235 - 2040 mm, 3 koła



Udżwig:8500 kg (kolumna)
Wysokość podnoszenia:1760 mm
Minimalny prześwit pojazdu:153 mm
Wysokość kolumn:2725 mm
Moc silnika:3,7 kW
Zasilanie:400-415 V 3ph 50/60 Hz
Maksymalna średnica koła:1200 mm (dla "L" = 1600 mm)
