Podnośniki kolumnowe - mobilne

Kolumny mobilne RAVAGLIOLI RAV 241 - zestaw 4 kolumn mobilnych (do wewnątrz)

Indeks: RAV-RAV241
Producent: RAVAGLIOLI

Status: dostępny na zamówienie
Netto: 95 934,96 PLN Brutto: 118 000,00 PLN
Ilość

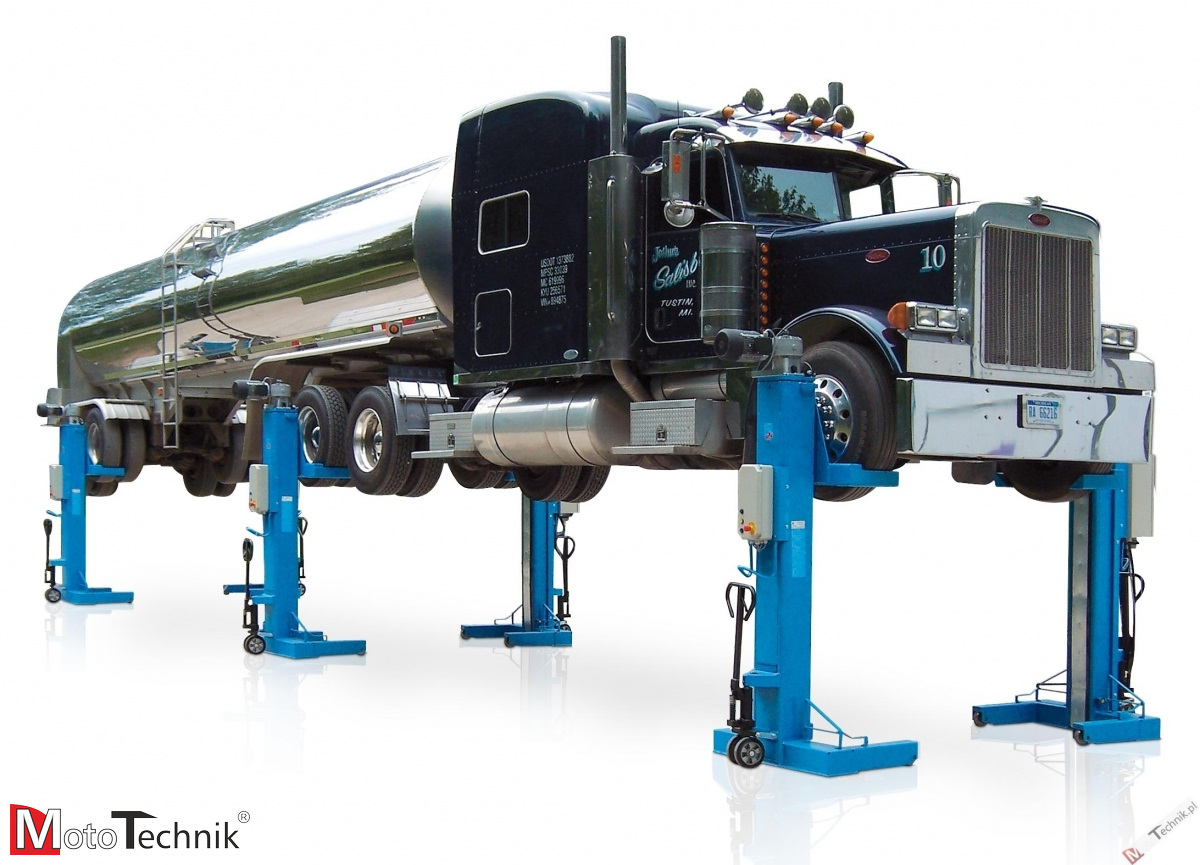

Mobilny podnośnik kolumnowy, elektro-mechaniczny RAVAGLIOLI - seria RAV 240:

  • RAV 241 - 242 -> zestaw 4 mobilnych kolumn
  • RAV 243 - 244 -> zestaw 6 mobilnych kolumn
  • RAV 245 - 246 -> zestaw 8 mobilnych kolumn

Udźwig jednej kolumny do 7.000 kg. Podnośnik przeznaczony do podejmowania pojazdów o masie od 28.000 kg do 56.000 kg (zależy od wielkości zastosowanego zestawu).

Cechy podnośnika:

  • Kolumny posiadają mikroprocesorowe sterowanie co zapewnia pełną synchronizację zestawu i bezpieczeństwo,
  • Podnośniki posiadają szereg zabezpieczeń elektrycznych m.in. o nieprawidłowym podłączeniu kolumn oraz o pracy podnośnika,
  • Nośne trzpienie obrotowe z toczonej stali, z główną i zabezpieczającą nakrętką z brązu,
  • Kolumny o udźwigu do 7.000 kg (jedna kolumna)
  • Istnieje możliwość doposażenia urządzenia o inne nakładki podnoszące,
  • W momencie zamówienia należy podać docelową ilość kolumn mobilnych w celu odpowiedniego skonfigurowania kolumny centralnej,
  • Możliwość ustawienia różnej wysokości pomiędzy parami kolumn,
  • Modułowe systemy elektryczne pozwalają na dokonywanie zmian konfiguracji (przejście z 4 do 6 do 8 kolumn lub tworzenie dwóch zestawów 4 kolumn dzieląc jeden zestaw 8 kolumnowy),

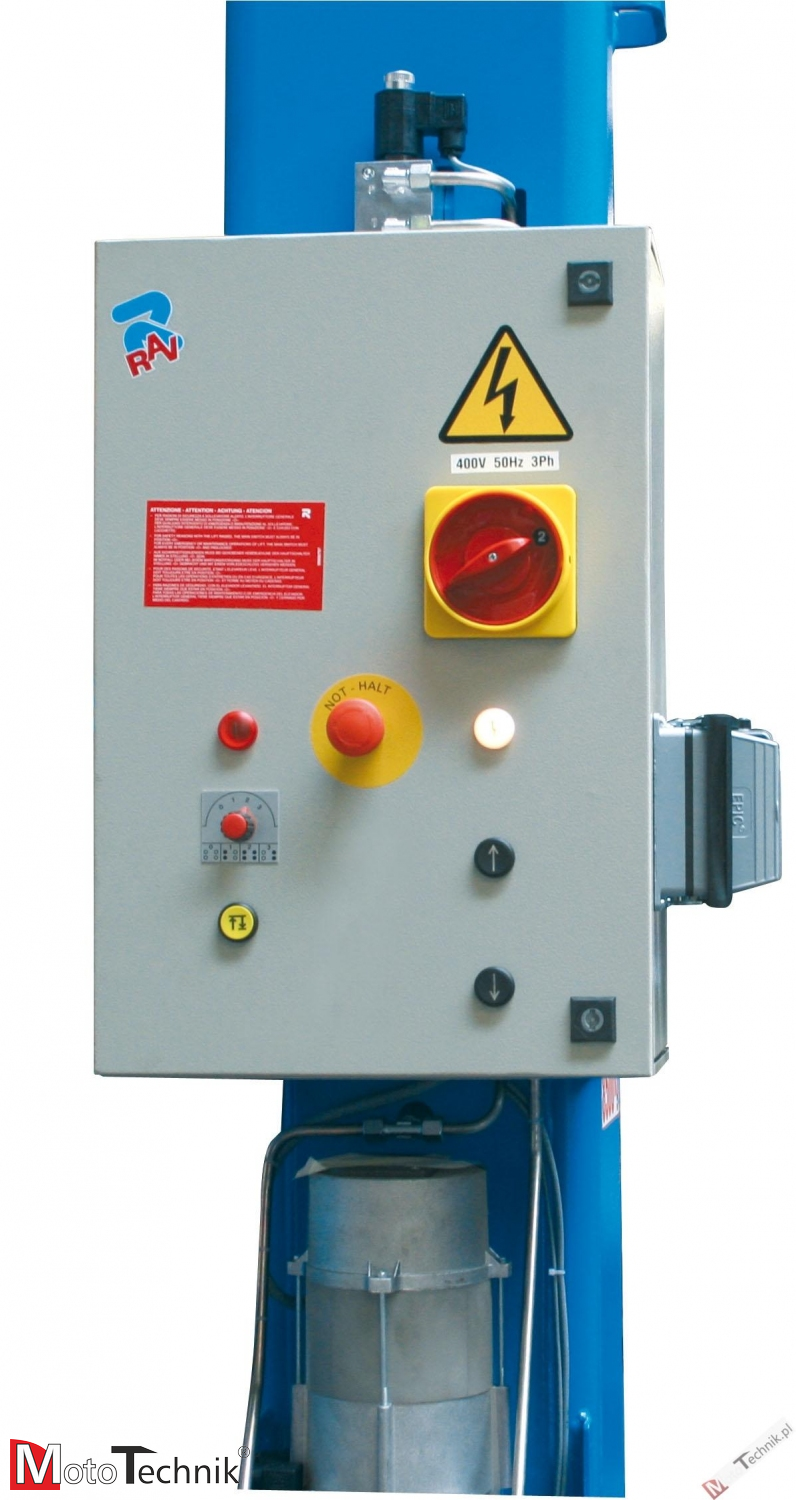

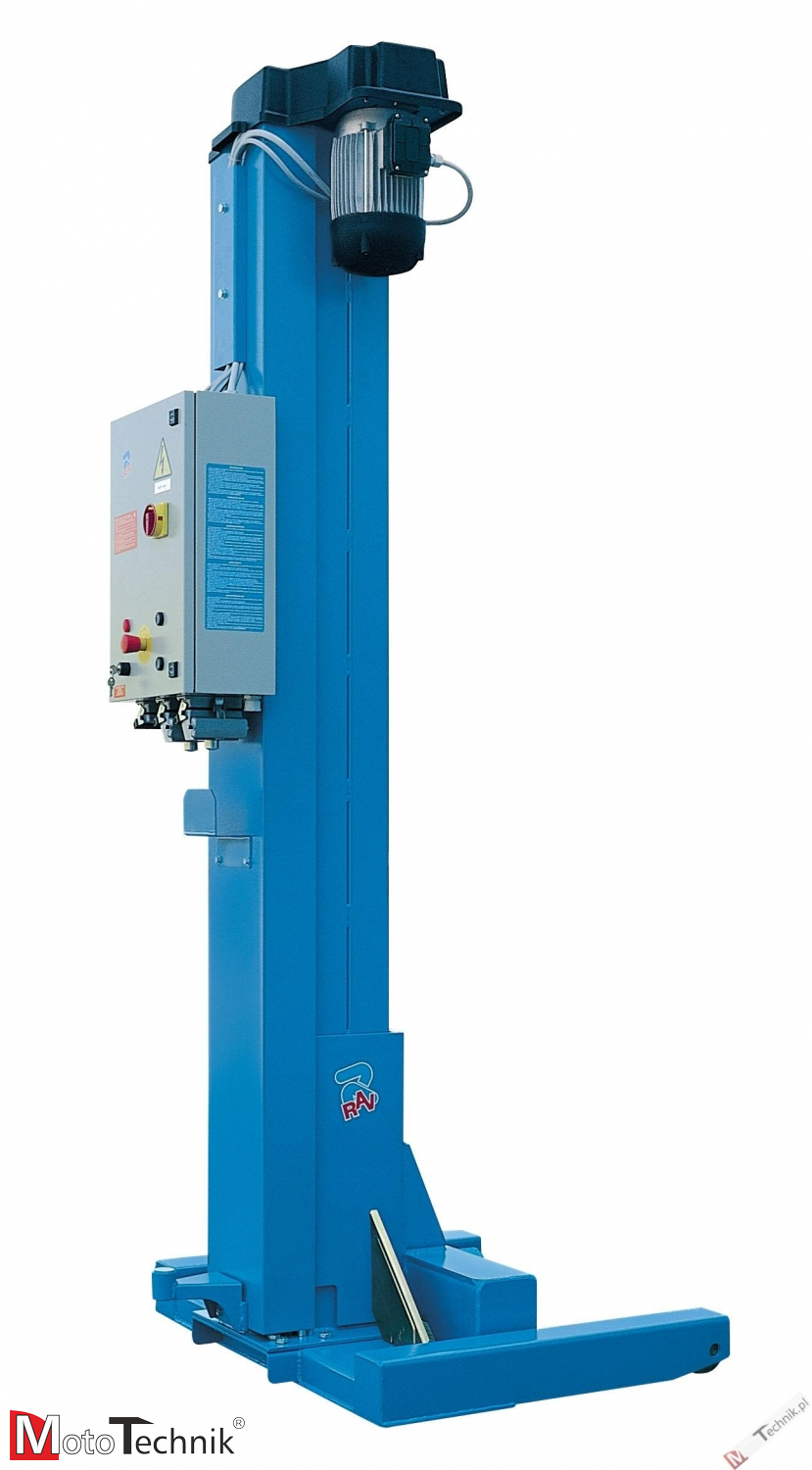

  • Kolumna sterująca posiada główny panel kontrolny zawierający wszystkie opcje sterowania,

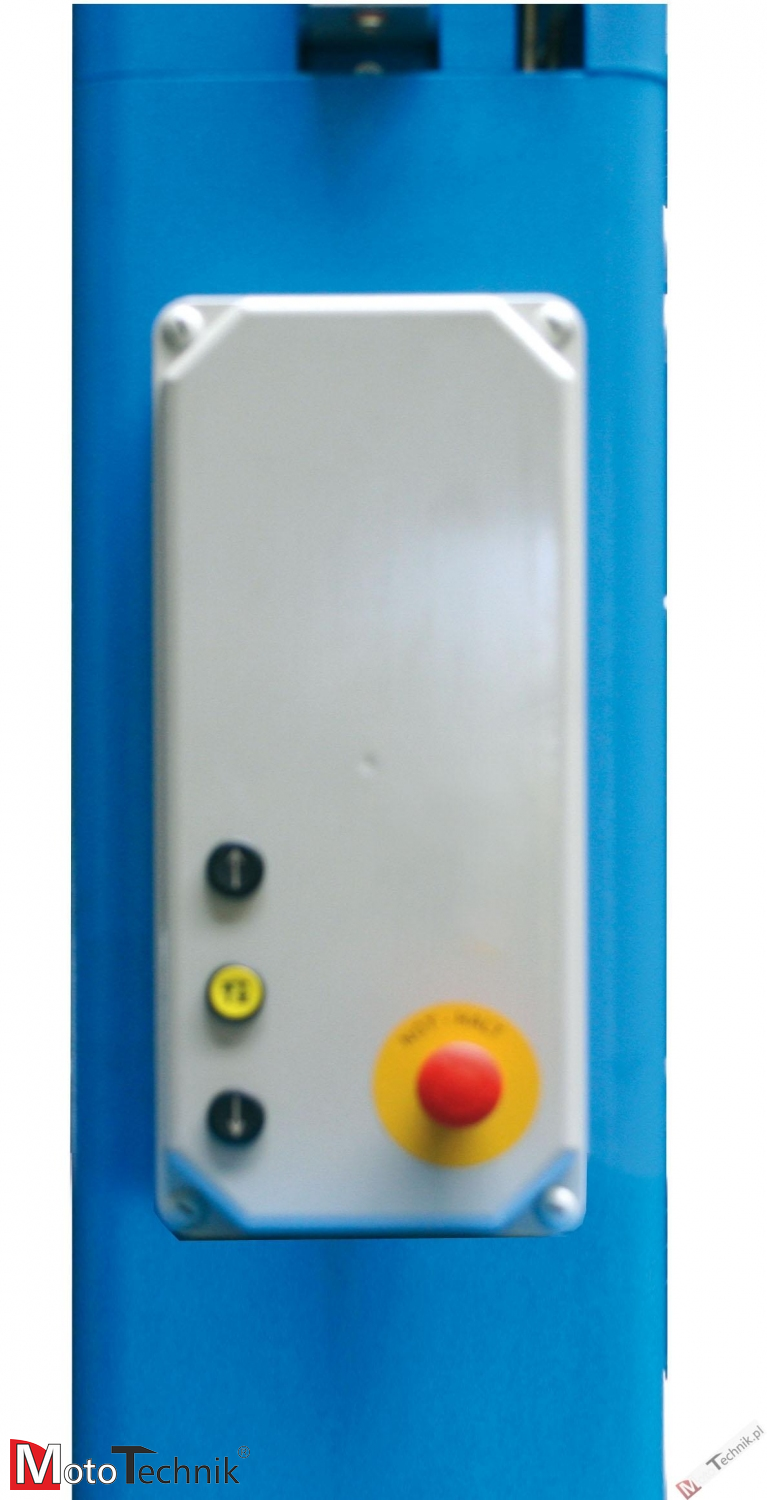

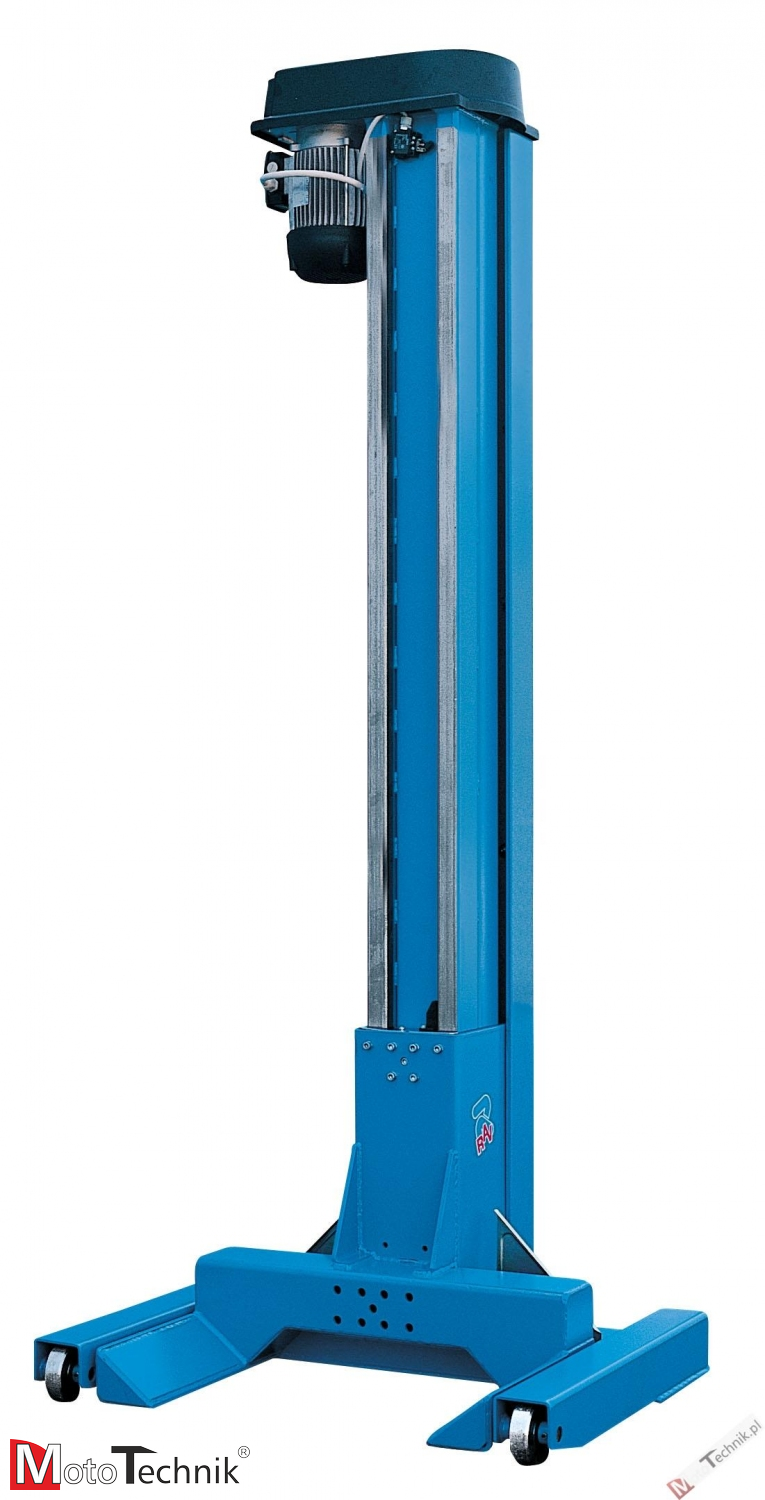

  • Kolumny podporządkowane posiadają zapasowy panel sterowania zawierający przyciski podnoszenia i opuszczania oraz awaryjnego zatrzymania,
  • Duże i solidne podstawy dla maksymalnej stabilności przy obciążeniu. Kółka transportowe ze stali,
    • Seria 210, 220, 230, 240, 260:

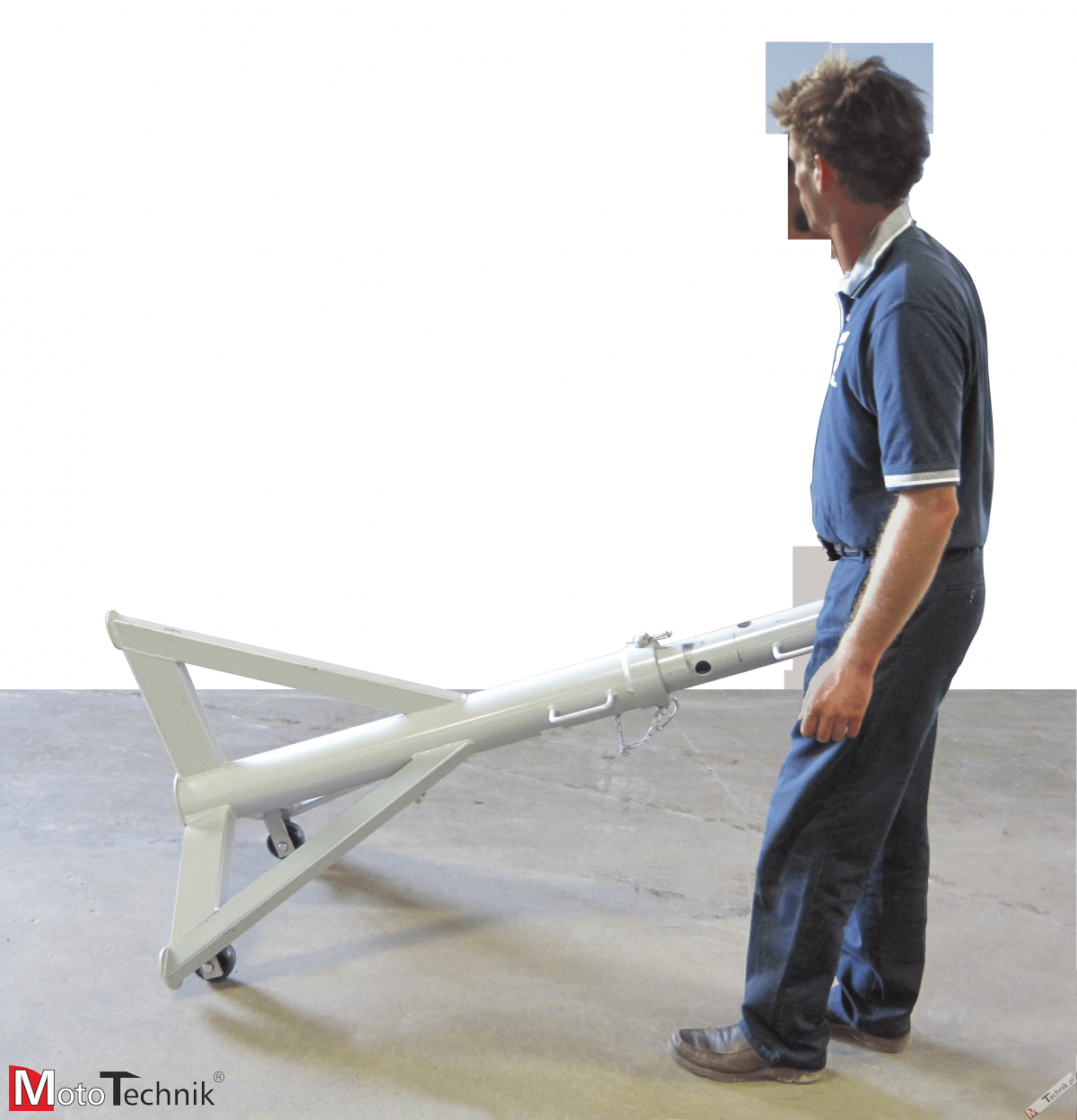

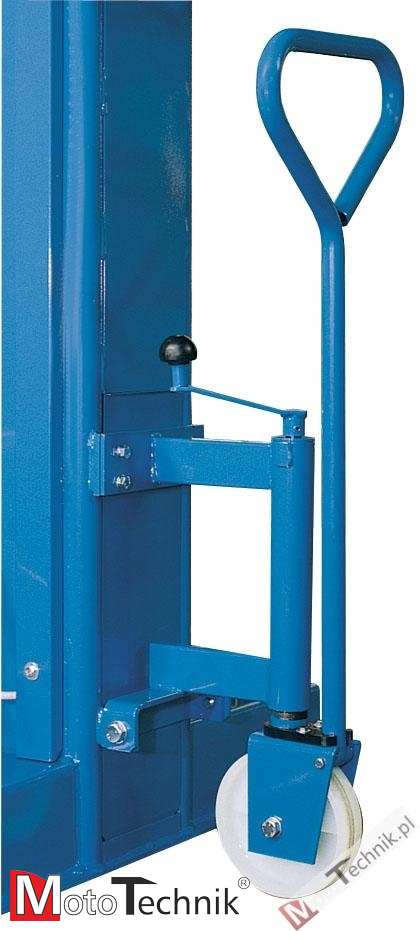

  • Transport kolumny: jeden podnośnik (uchwyt) na zestaw,
    • Seria 210, 220, 230:
    • Seria 240:
    • Seria 260, 270:
  • Trzpienie obrotowe podczas poruszania są automatycznie smarowane z głównego zasobnika oleju,
  • Zespół ślizgów (10 na zespół nośny), wyprodukowanych z Ertalonu o niskim współczynniku tarcia i dużej odporności na zużycie, gwarantuje równomierne podnoszenie pojazdu w dowolnej pozycji,

Zestawy kolumn mobilnych Ravaglioli:

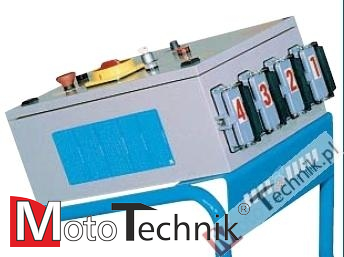

STEROWANIE:

Wymiary kolumn mobilnych Ravaglioli:

Seria A B C E F G H I L M N
210 1100 1100 1800 122 550 515 2705 390 345 840 576
220 1100 1100 1800 122 550 515 2705 390 345 840 576
230 1100 1100 1800 122 550 515 2705 390 345 840 576
240 1192 1120 1760 151 602 500 2715 345 363 840 576
260 1126 1120 1760 153 602 500 2725 295 363 840 576
270 1090 1132 1810 190 524 440 2760 290 315 840 576

Dane Techniczne - RAV seria 240

  • Udźwig: 4 x 7.000 kg; 6 x 7.000 kg; 8 x 7.000 kg
  • Wymagane zasilanie na kolumnę: 400-415 V / 50-60 Hz, 5 kW - 8,5A
  • Moc silnika: 2,4 kW
  • Wysokość kolumny: 2674 mm
  • Wysokość podnoszenia: 1760 mm
  • Minimalna wysokość: 151 mm
  • Wymiary podstawy: 602 x 1120 mm
  • Maksymalna średnica opony: 1200 mm (1600 mm dla wersji "L")
  • Minimalna średnica opony: 900 mm
  • Minimalna średnica felgi: 580 mm
  • Czas podnoszenia: 135 sekund
  • Waga kolumny sterującej: 473 kg
  • Waga kolumny podporządkowanej: 450 kg

Wymiary dla Ravaglioli - RAV seria 240:

Wymiary dla Ravaglioli - RAV seria 240 L:

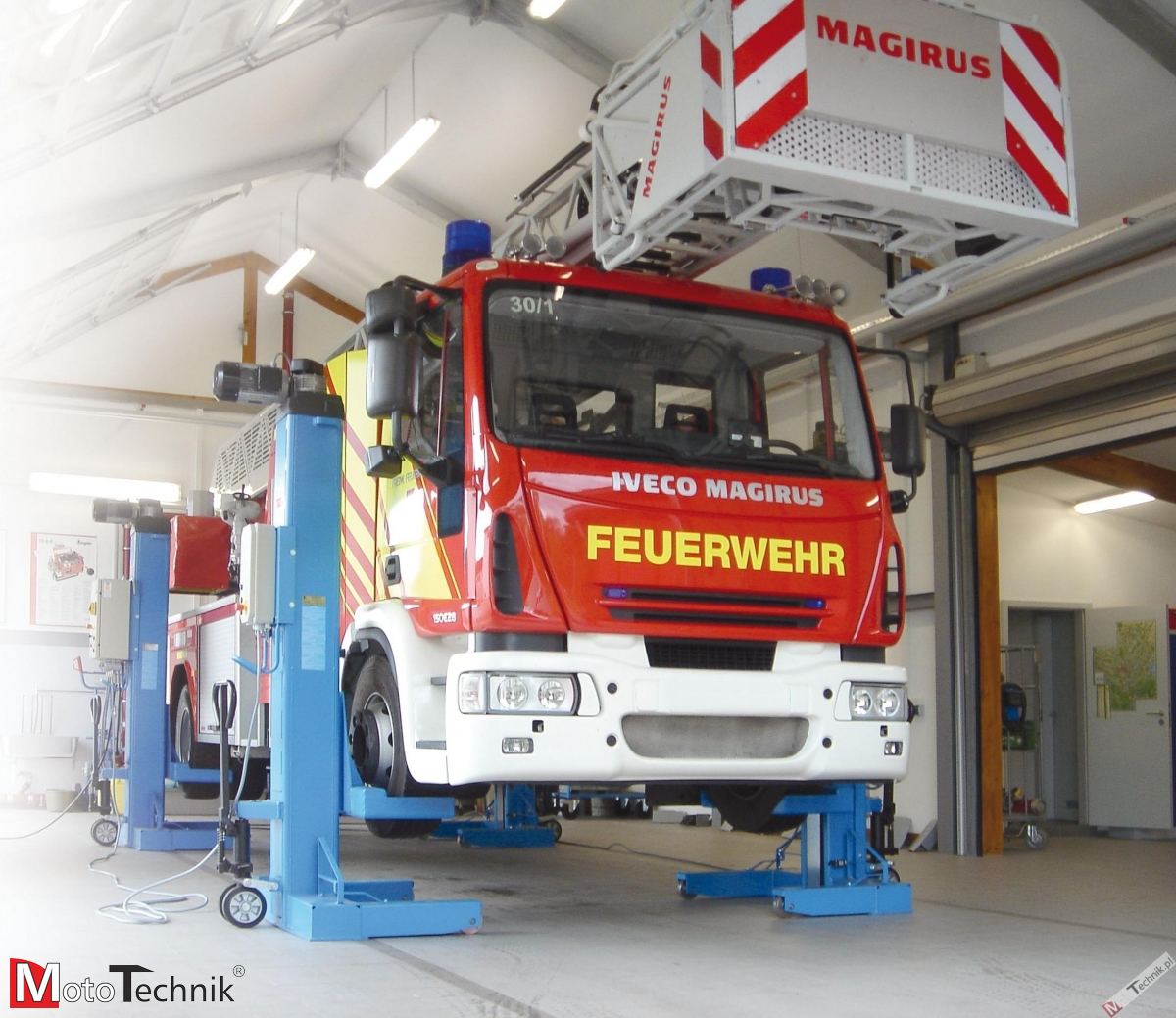

Miejsce zastosowanie mobilnych podnośników kolumnowych:

  • WEWNĄTRZ WARSZTATU:
    • RAV 241 zestaw 4 kolumn
    • RAV 243 zestaw 6 kolumn
    • RAV 245 zestaw 8 kolumn
  • NA ZEWNĄTRZ WARSZTATU:
    • RAV 242 zestaw 4 kolumn
    • RAV 244 zestaw 6 kolumn
    • RAV 246 zestaw 8 kolumn

Siła nacisku kolumny mobilnej RAV seria 240:

  • Q = 4000 kg
  • R1 = 2900 kg
  • a = 1300 mm
  • b = 600 mm
  • c = 300 mm
  • d = 900 mm

Bezpieczeństwo obsługi:



Opcje dodatkowe:

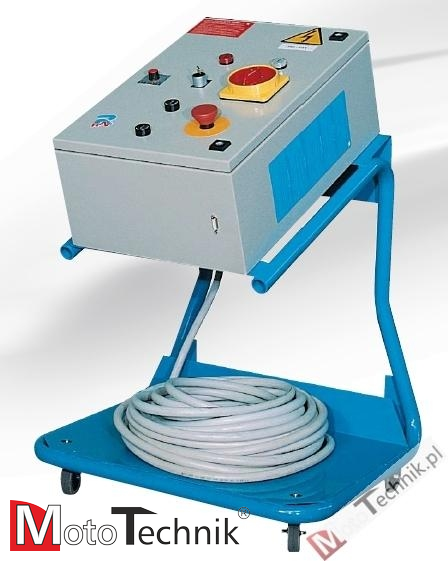

  • Odzielne sterowanie - wersja C
    •

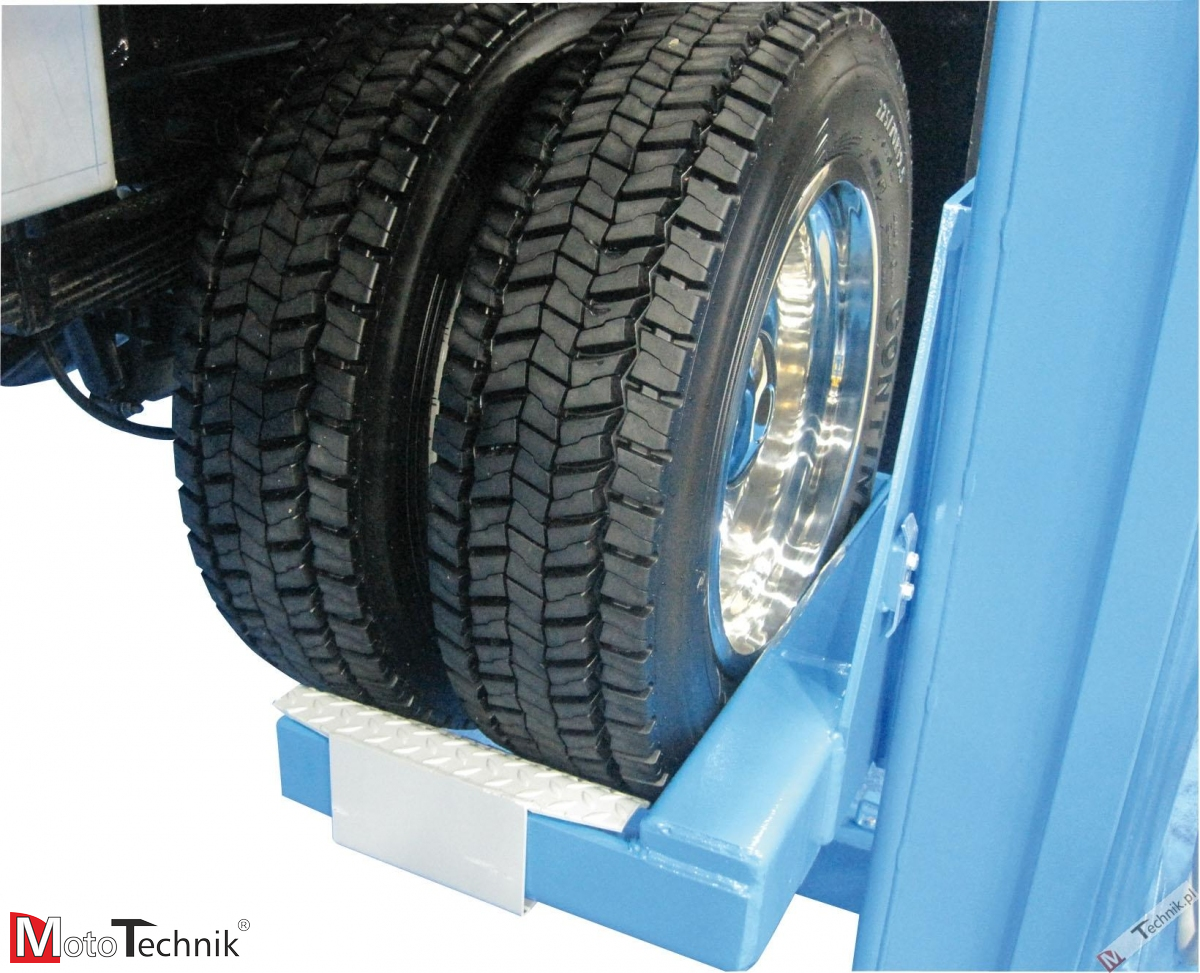

  • Regulowany rozstaw uchwytów pod koła (średnica kół od 500 mm do 1200 mm)

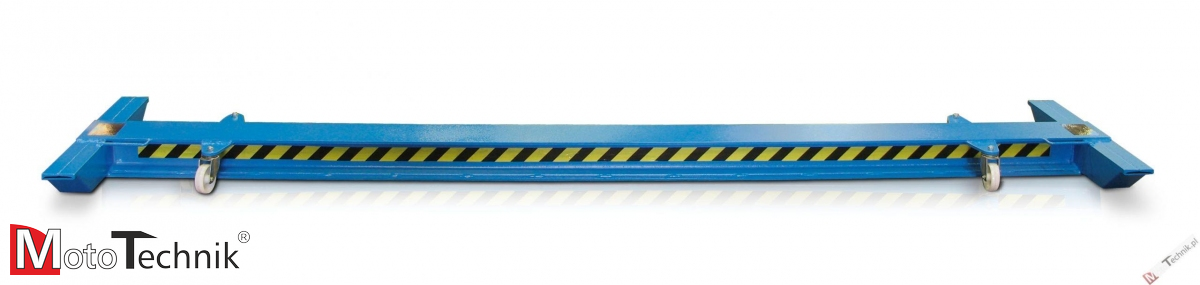

  • Travers do podnoszenia pojazdów bez kół
    • S260A5 -> max 15.000 kg
    • S270A7 -> max 20.000 kg

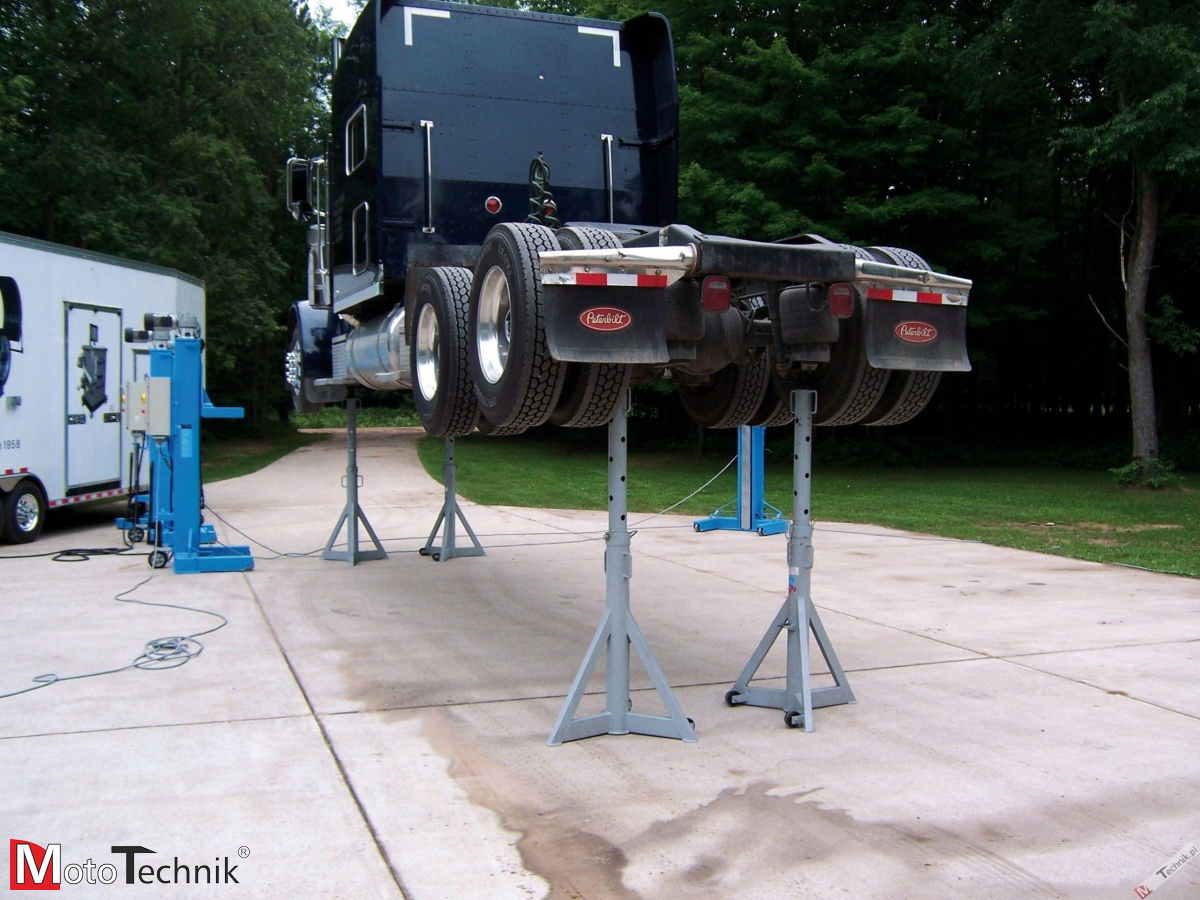

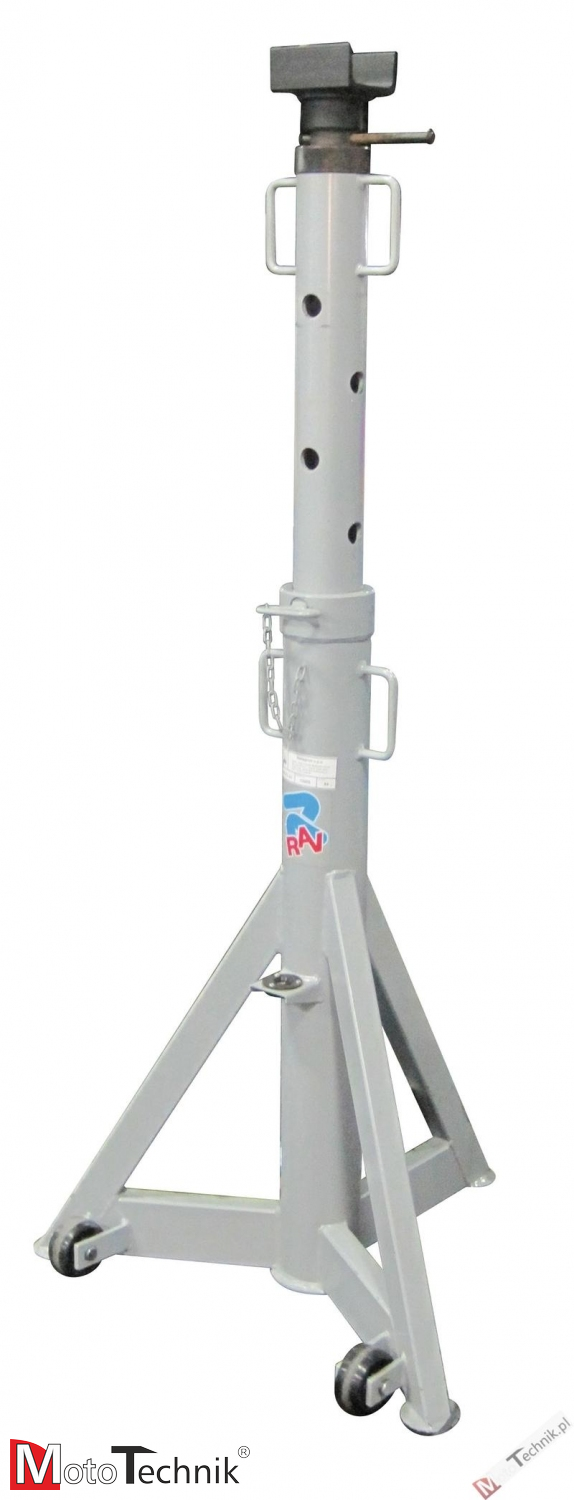

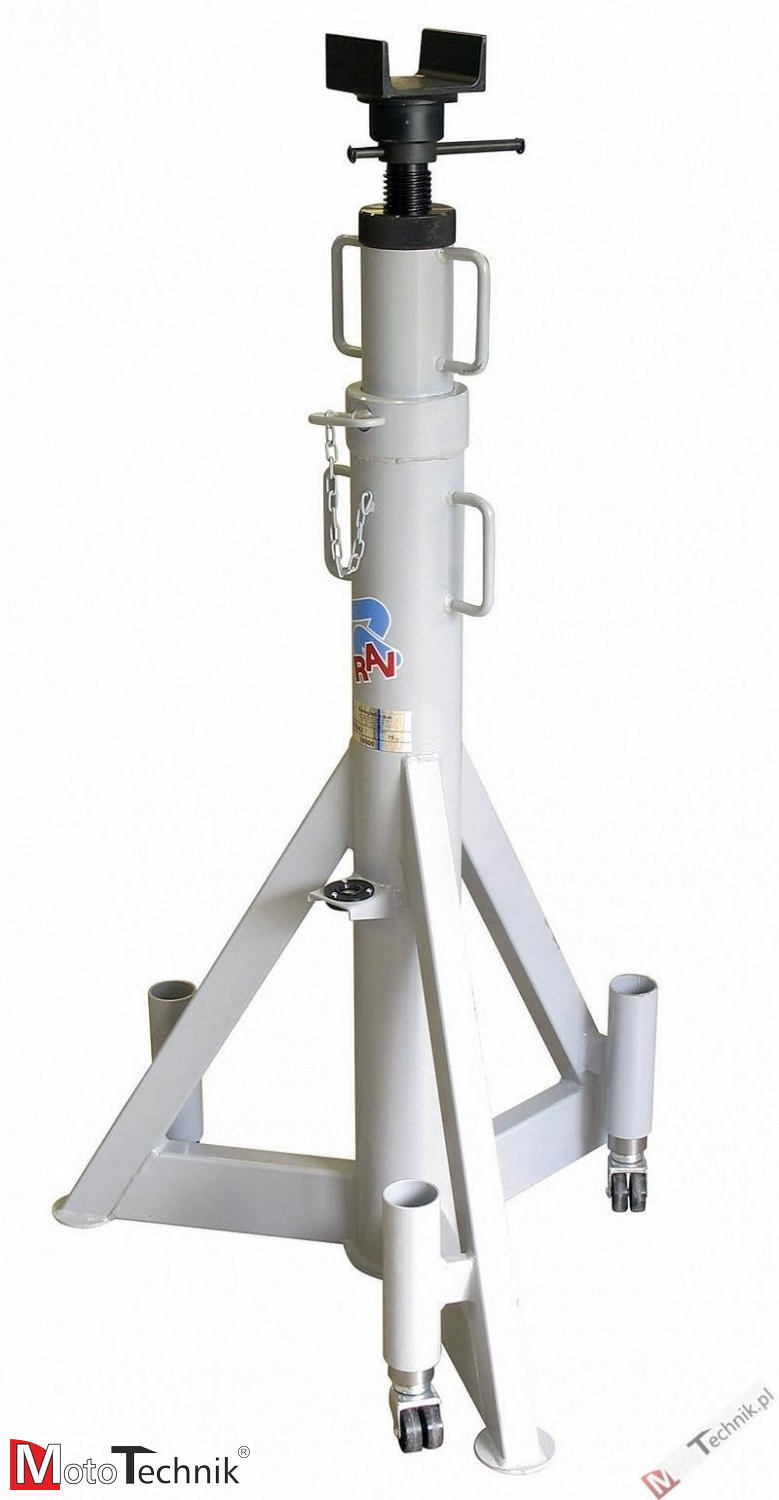

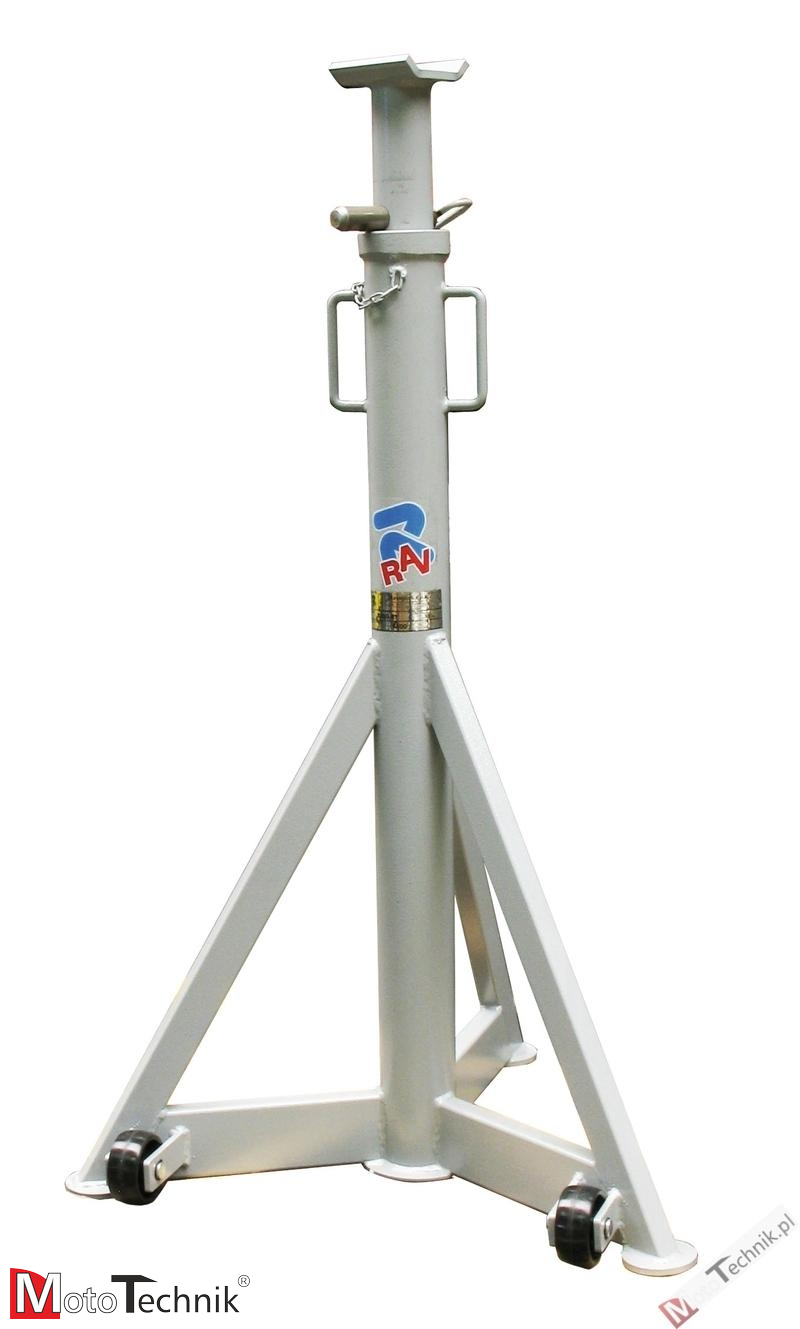

  • Podpory pod osie:
    • S260A1 -> max do 7.500 kg, wys. 1.330 - 2.030 mm, 2 koła
    • S270A1 -> max do 10.000 kg, wys. 1235 - 2040 mm, 2 koła
    • S270A2 -> max do 10.000 kg , wys. 1235 - 2040 mm, 3 koła

Udżwig: 7000 kg (kolumna)
Wysokość podnoszenia: 1760 mm
Minimalny prześwit pojazdu: 151 mm
Wysokość kolumn: 2674 mm
Moc silnika: 2,4 kW
Zasilanie: 400-415 V 3ph 50/60 Hz
Maksymalna średnica koła: 1200 mm (dla "L" = 1600 mm)
